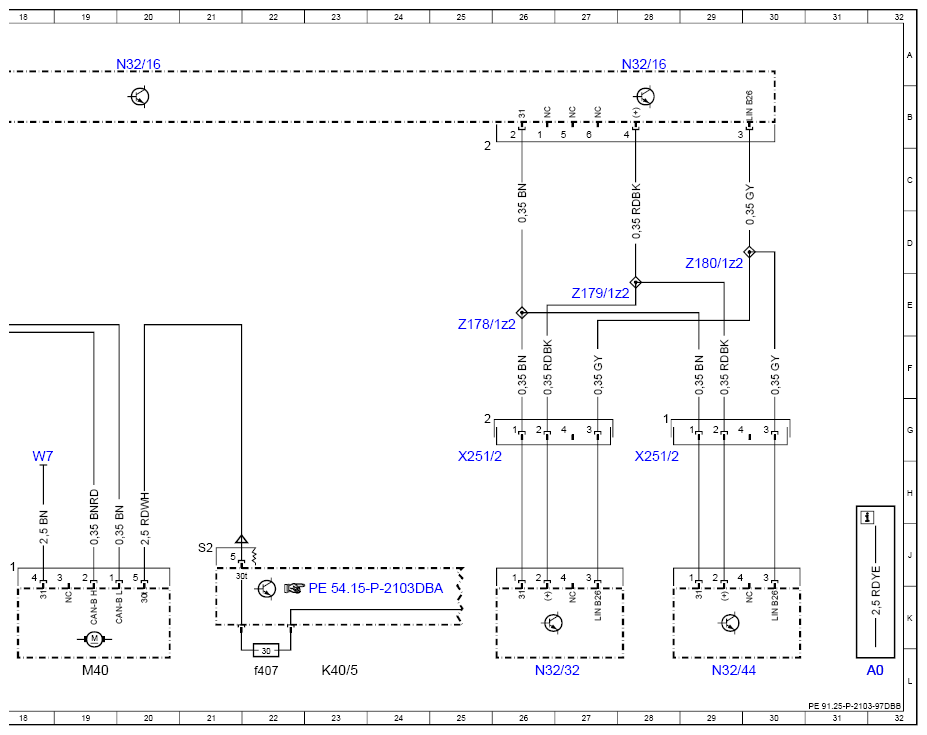

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97DBB
Model 213 up to model year 2021
with code 432 (Dynamic seats left and right) Control unit N32/16
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| CAN B | Interior CAN | 16K |
| CAN B | Interior CAN | 12K |
| Code 432 | Left and right front dynamic multicontour seat | - |
| F1/3 | Passenger-side A-pillar fuse box | 4L |
| F1/3MF1 | Multiple fuse 1 | 2K |
| K40/5 | Rear fuse and relay module | 23L |
| K40/5f407 | Fuse 407 | 22L |
| M40 | Multicontour seat pneumatic pump | 19L |
| N32/16 | Right front multicontour seat control unit | 4A |
| N32/16 | Right front multicontour seat control unit | 12A |
| N32/16 | Right front multicontour seat control unit | 20A |
| N32/16 | Right front multicontour seat control unit | 28A |
| N32/32 | Right front backrest massage function control unit | 26L |
| N32/44 | Right front seat cushion massage function control unit | 29L |
| U12 | Valid for left-hand drive vehicles | 8F |
| U12 | Valid for left-hand drive vehicles | 10F |
| U13 | Valid for right-hand drive vehicles | 6F |
| U13 | Valid for right-hand drive vehicles | 10F |
| W18 | Left front seat crossmember ground point | 9L |
| W18 | Left front seat crossmember ground point | 7L |
| W7 | Right wheelhouse trunk ground point | 18H |
| X251/2 | Front passenger multicontour seat/slave active seat separation point | 28H |
| X251/2 | Front passenger multicontour seat/slave active seat separation point | 25H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 2E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 12L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 15L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 12L |
| Z178/1z2 | Driver massage function ground connection connector sleeve | 25E |
| Z179/1z2 | Driver massage function supply connector sleeve | 27E |
| Z180/1z2 | Driver massage function LIN connector sleeve | 29D |
