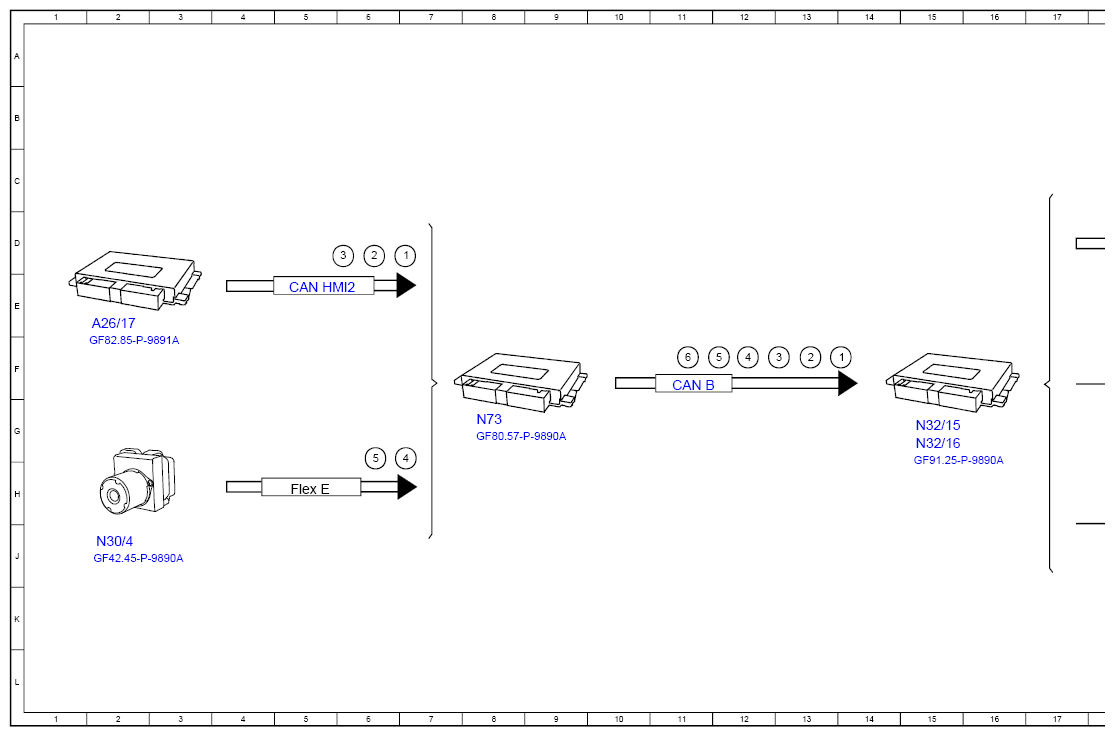

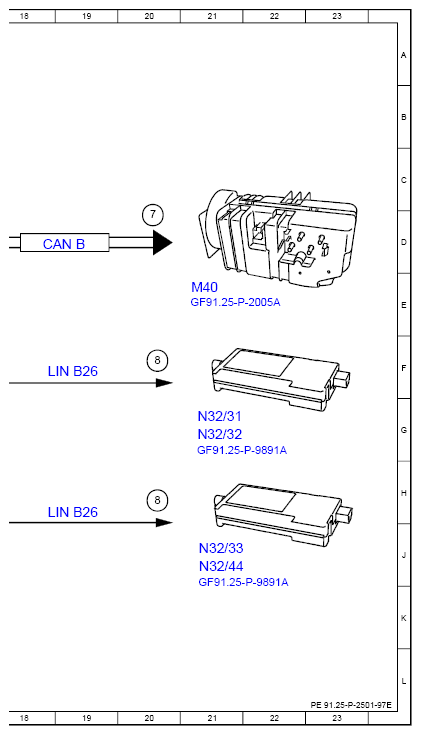

Function Schematic For Actuating Front Multicontour Seat - PE91.25-P-2501-97E
Model 213, 257 as of model year 2021
with code 432 (Dynamic seats left and right)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multicontour seat adjustment, request | 14F |
| 1 | Multicontour seat adjustment, request | 7D |
| 2 | Massage function, request | 6D |
| 2 | Massage function, request | 13F |
| 3 | Dynamic function ON/OFF, request | 13F |
| 3 | Dynamic function ON/OFF, request | 6D |
| 4 | Speed, turn rate and lateral acceleration, signal | 12F |
| 4 | Speed, turn rate and lateral acceleration, signal | 7H |
| 5 | PRE-SAFE®, status | 12F |
| 5 | PRE-SAFE®, status | 6H |
| 6 | Circuit 15, status | 11F |
| 7 | Compressed air supply, request | 20D |
| 8 | Massage function control unit, actuation | 20F |
| 8 | Massage function control unit, actuation | 20H |
| A26/17 | Head unit | 2E |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 18D |
| CAN HMI2 | User interface CAN 2 | 5E |
| Flex E | Chassis FlexRay | 5H |
| LIN B26 | Massage components LIN | 19H |
| LIN B26 | Massage components LIN | 19F |
| M40 | Multicontour seat pneumatic pump | 21E |
| N30/4 | Electronic Stability Program control unit | 2J |
| N32/15 | Left front multicontour seat control unit | 15G |
| N32/16 | Right front multicontour seat control unit | 15G |
| N32/31 | Left front backrest massage function control unit | 21G |
| N32/32 | Right front backrest massage function control unit | 21G |
| N32/33 | Left rear backrest massage function control unit | 21J |
| N32/44 | Right front seat cushion massage function control unit | 21J |
| N73 | Electronic ignition switch control unit | 8G |
