Remove/Install Perfume Generator - AR83.40-P-0200LW
Model 205.0/1/2/3 with code P21 (Air quality package)
Model 213 with code P21 (Air quality package)
Shown on model 205
Shown on model 205
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove panel under passenger-side instrument panel | Model 205.0/1/2/3 with code P21 (Air quality package) | AR68.10-P-1520LW |
| Model 213 with code P21 (Air quality package) | AR68.10-P-1502LWE | ||

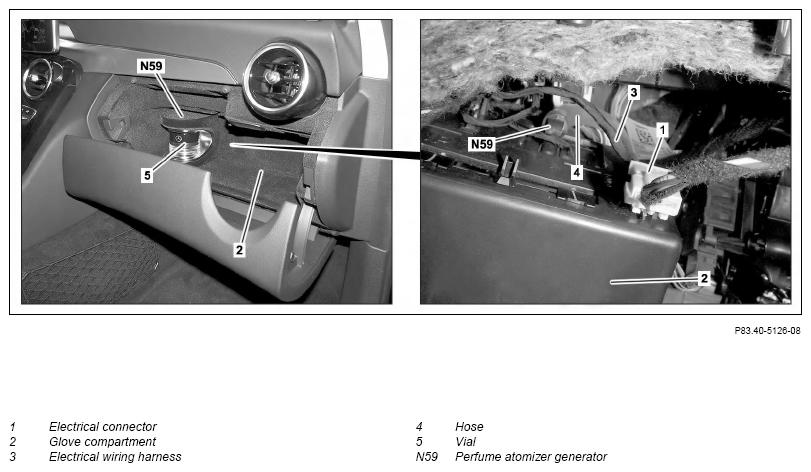

| 2 | Disconnect electrical connector (1) from glove compartment (2) and expose electrical wiring harness (3) | ||
| 3 | Disconnect electrical connection (1) | ||
| 4 | Unplug hose (4) from perfume atomizer alternator (N59) | ||
| 5 | Open flap on glove compartment (2) | ||
| 6 | Remove vial (5) | ||

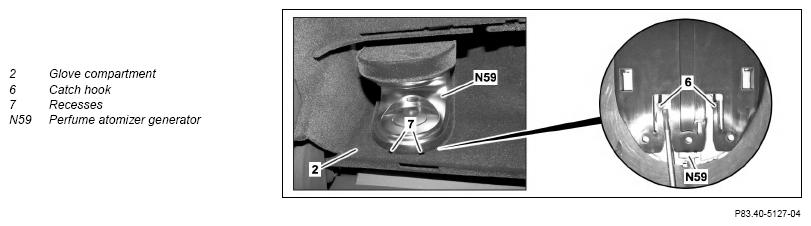

| 7 | Unlock catch hooks (6) by inserting an appropriate tool through the cutouts (7) as shown | ||
| 8 | Remove perfume atomizer alternator (N59) | ||
| 9 | Install in the reverse order |
