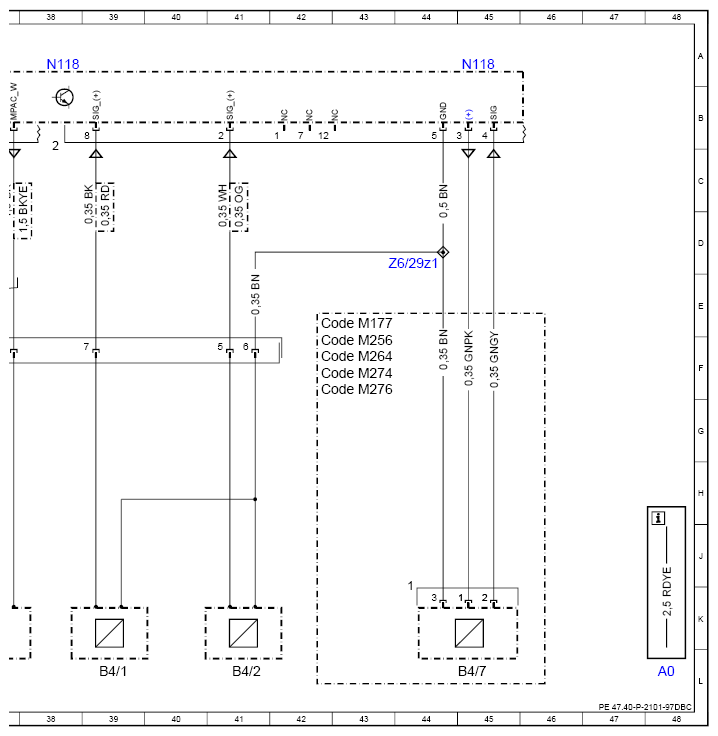

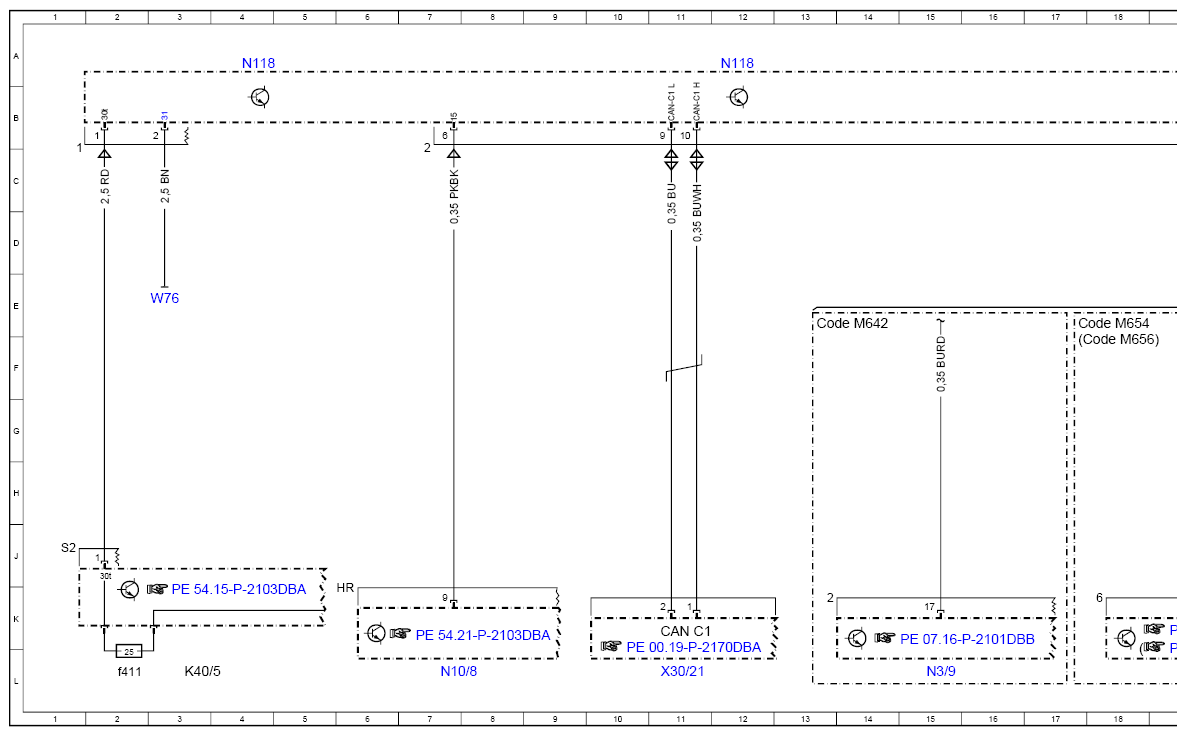

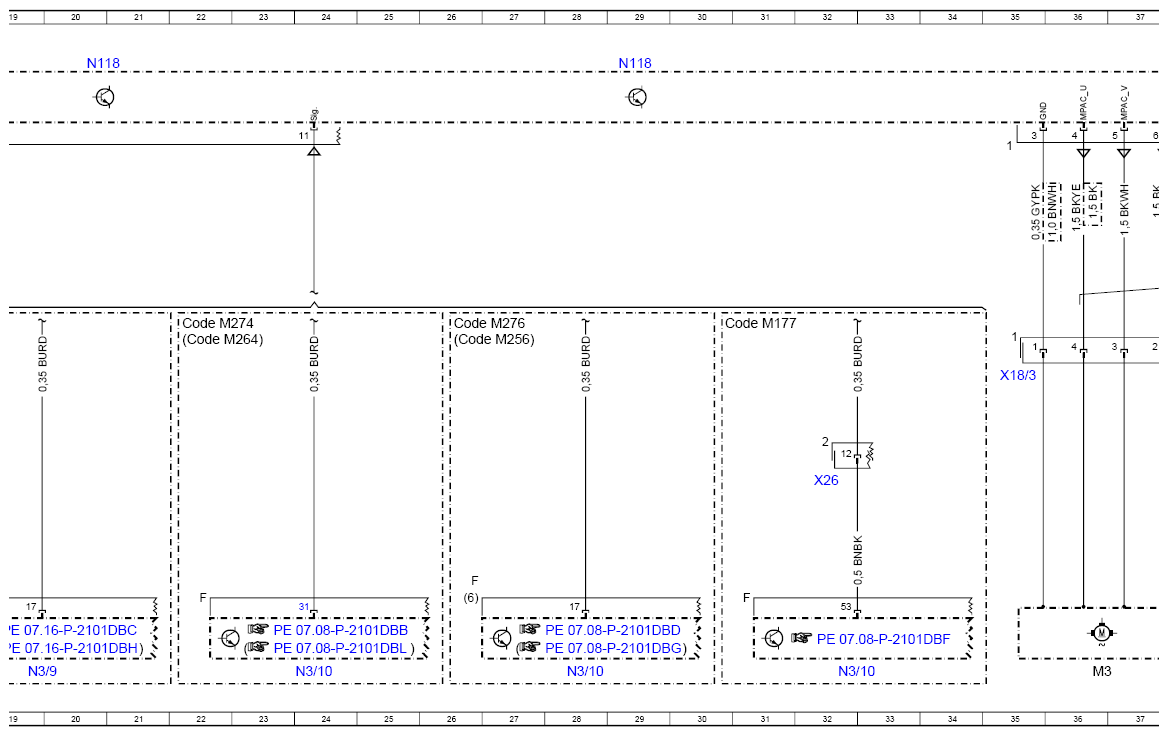

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97DBC
Engine 177.9, 256.9, 264.9, 274.9, 276.8, 642.8, 654.9, 656.9
in model 213 as of model year 2017 up to model year 2021 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 39L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 41L |
| B4/7 | Fuel pressure sensor | 45L |
| CAN C1 | Drive train CAN | 11K |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 30E |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 42E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 26F |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 42F |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 22F |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 42F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 22E |
| Code M274 | SPARK-IGNITION ENGINE M274 | 42F |
| Code M276 | SPARK-IGNITION ENGINE M276 | 26E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 42F |
| Code M642 | DIESEL ENGINE 0M642 | 13E |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE 0M654 | 17E |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE 0M656 | 17F |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f411 | Fuse 411 | 2L |
| M3 | Fuel pump (FP) | 36L |
| N10/8 | Rear SAM control unit | 7L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 29A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 38A |
| N118 | Fuel pump control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 24L |
| N3/10 | ME-SFI [ME] control unit | 28L |
| N3/10 | ME-SFI [ME] control unit | 32L |
| N3/9 | CDI control unit | 15L |
| N3/9 | CDI control unit | 19L |
| W76 | Fuel pump ground point | 3E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 35F |
| X26 | Engine wiring harness/engine compartment electrical connector | 32H |
| X30/21 | Drive train CAN (CAN CD potential distributor electrical connector | 11L |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 44D |
