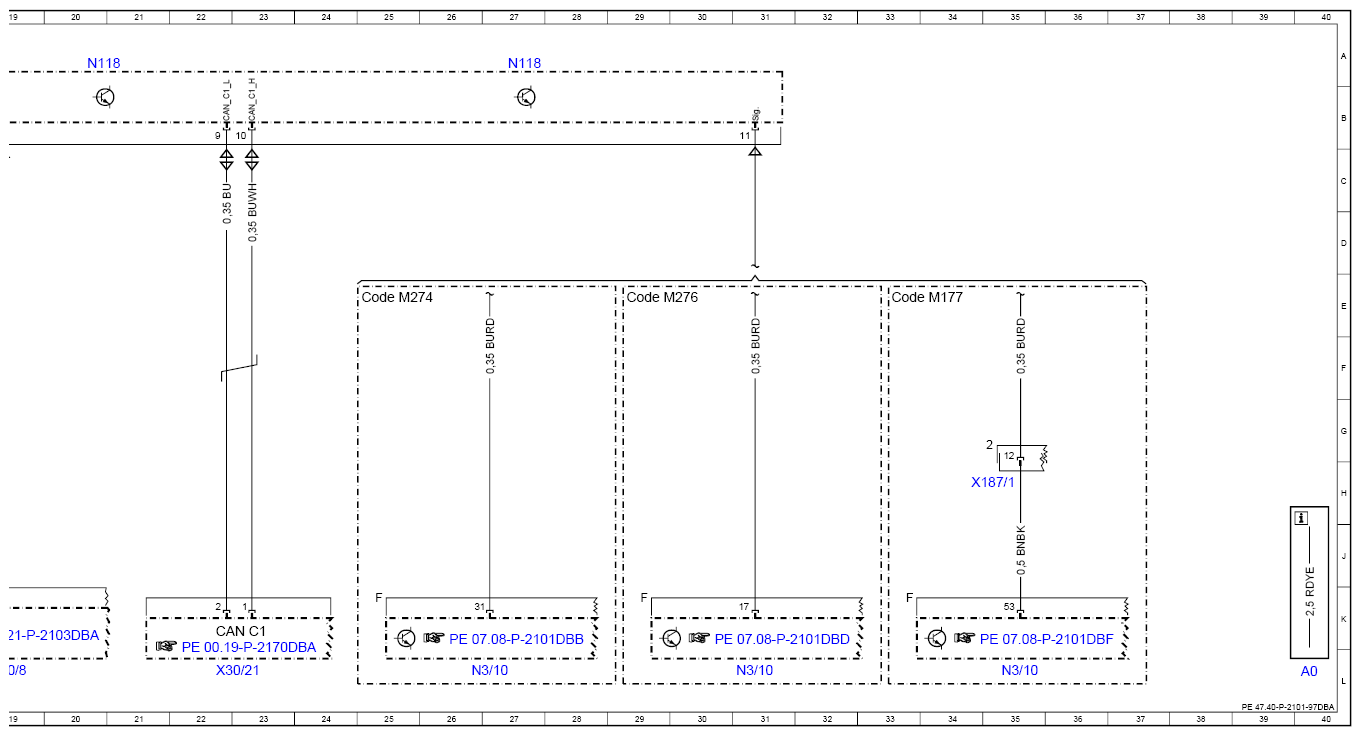

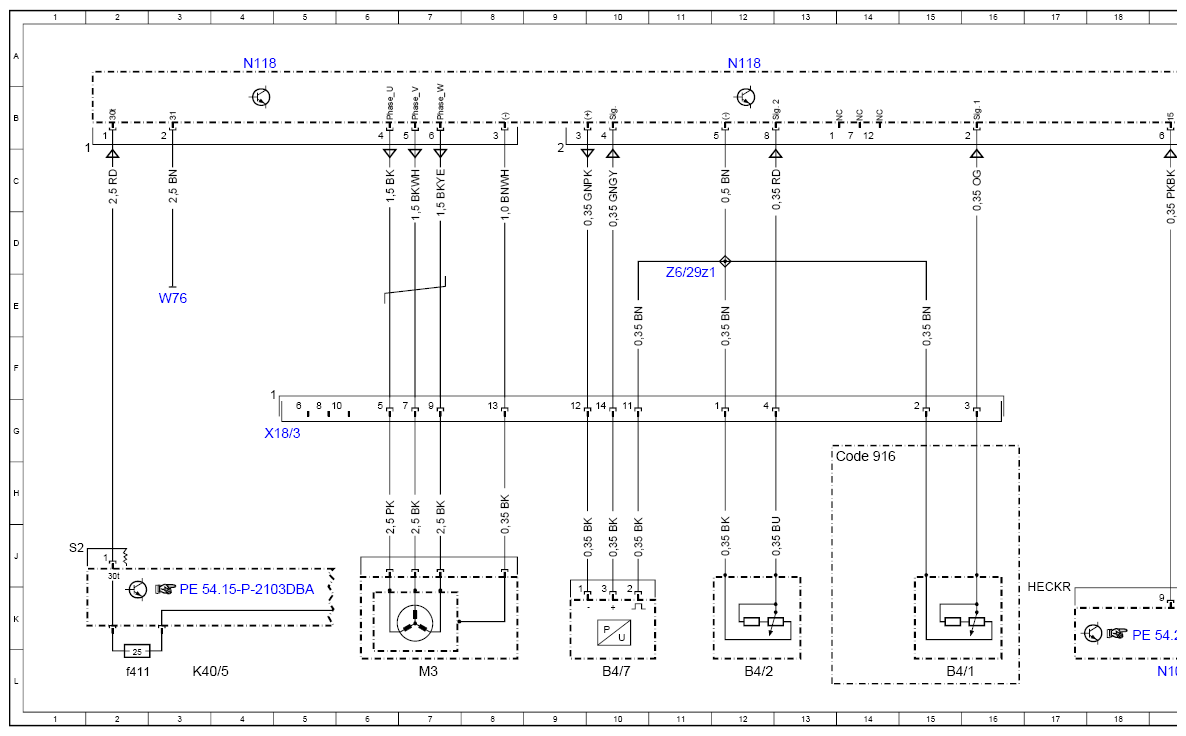

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97DBA
Engine 177.9, 274.9, 276.8 in model 213 up to model year 2017 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 15L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 12L |
| B4/7 | Fuel pressure sensor | 10L |
| CAN C1 | Drive train CAN | 22K |
| Code 916 | Fuel tank with 661 | 13G |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 33E |
| Code M274 | SPARK-IGNITION ENGINE M274 | 25E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 29E |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f411 | Fuse 411 | 2L |
| M3 | Fuel pump (FP) | 7L |
| N10/8 | Rear SAM control unit | 19L |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 27A |
| N118 | Fuel pump control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 31L |
| N3/10 | ME-SFI [ME] control unit | 26L |
| N3/10 | ME-SFI [ME] control unit | 35L |
| W76 | Fuel pump ground point | 3E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 5G |
| X187/1 | Combustion engine electrical connector 1 | 35H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 22L |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 11E |
