Remove/Install Retaining Lock For Crankshaft - AR03.30-P-5001MRH
Engine 264 in model 213, 238, 257
| Risk of injury caused by scraping or cutting body parts on sharp vehicle parts | Always wear protective gloves when working on or near sharp and non-deburred vehicle parts. Deburr repair panels. |
AS00.00-Z-0017-01A | |
| Remove/install | |||
| 1 | Remove center and rear engine compartment lining. | Engine 264 in model 257 | AR61.20-P-1105FR |
| Engine 264 in model 213, 238 | AR61.20-P-1105LWE | ||
| 2.1 | Remove starter opening cover at crankcase. | Engine 264 in model 213, 238, 257 with code B01 (48V technology) |
|
| *BA15.30-P-1001-01U | |||
| 2.2 | Remove starter. | Engine 264 in model 213, 238, 257 except code B01 (48V technology) |
|
| AR15.30-P-7100MRH | |||
| *BA15.30-P-1001-01U | |||

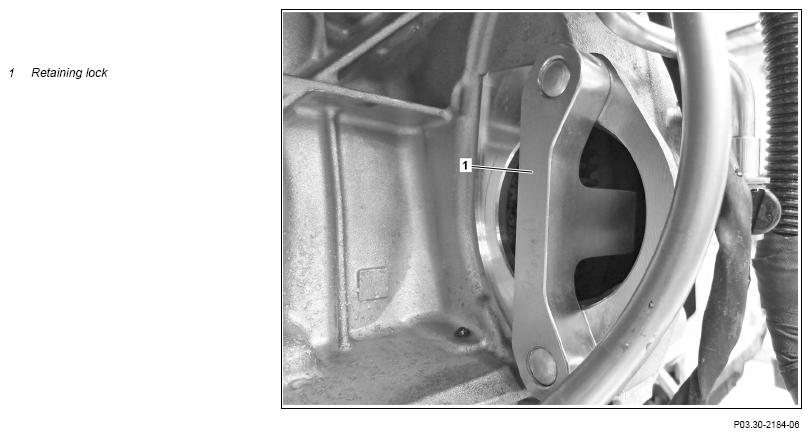

| 3 | Insert retaining lock (1) into starter opening until it engages with starter ring gear. | Fig 3 | |
If retaining lock (1) cannot be inserted, ↓ remove charge air cooler with connected lines and turn engine at center bolt of crankshaft in direction of engine rotation. |
Fig 2 | ||
| AR09.41-P-6817MRH | |||
| 4 | Install in the reverse order. |
STARTER
| Number | Designation | Engine 264 | |
|---|---|---|---|
| BA15.30-P-1001-01U | Bolt, starter/cover for starter opening to crankcase | Nm | 39 |
