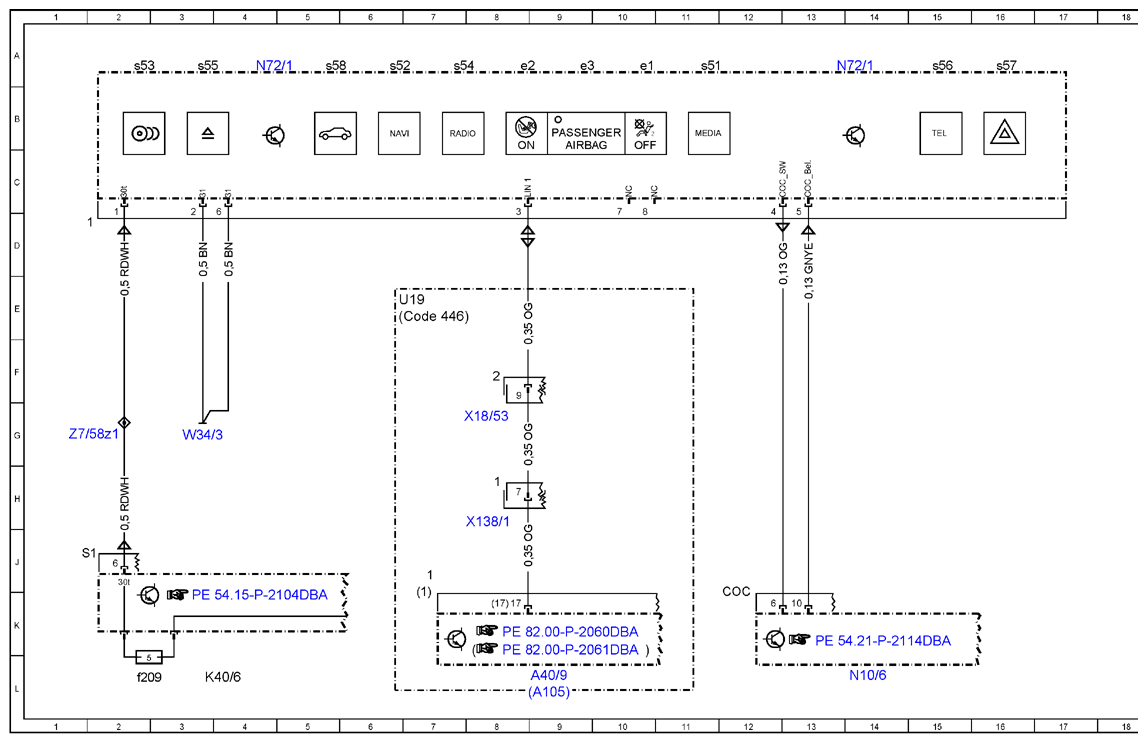

Wiring Diagram For Upper Control Panel Control Unit - PE54.21-P-2119-97DBA
Model 213 up to model year 2021 Control unit N72/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A105 | Touchpad | 9L |
| A40/9 | Audio/COMMAND control panel | 9L |
| Code 446 | Touchpad only | 6E |
| K40/6 | Driver-side fuse and relay module | 4L |
| K40/6f209 | Fuse 209 | 2L |
| N10/6 | Front SAM control unit | 14L |
| N72/1 | Upper control panel control unit | 4A |
| N72/1 | Upper control panel control unit | 14A |
| N72/1e1 | Front passenger airbag OFF indicator lamp | 10A |
| N72/1e2 | Front passenger airbag ON indicator lamp | 8A |
| N72/1e3 | ATA [EDW] function indicator | 9A |
| N72/1s51 | "MEDIA" button | 11A |
| N72/1s52 | "NAVI" button | 6A |
| N72/1s53 | DVD changer charging button | 2A |
| N72/1s54 | "RADIO" button | 7A |
| N72/1s55 | CD/DVD single drive button | 3A |
| N72/1s56 | "TEL" button | 15A |
| N72/1s57 | Hazard warning system button | 16A |
| N72/1s58 | Vehicle button | 5A |
| U19 | Valid for standard equipment | 6E |
| W34/3 | Right footwell ground point | 3G |
| X138/1 | Front center console electrical connector | 8H |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 8G |
| Z7/58z1 | Tml. 30 connector sleeve | 2G |
