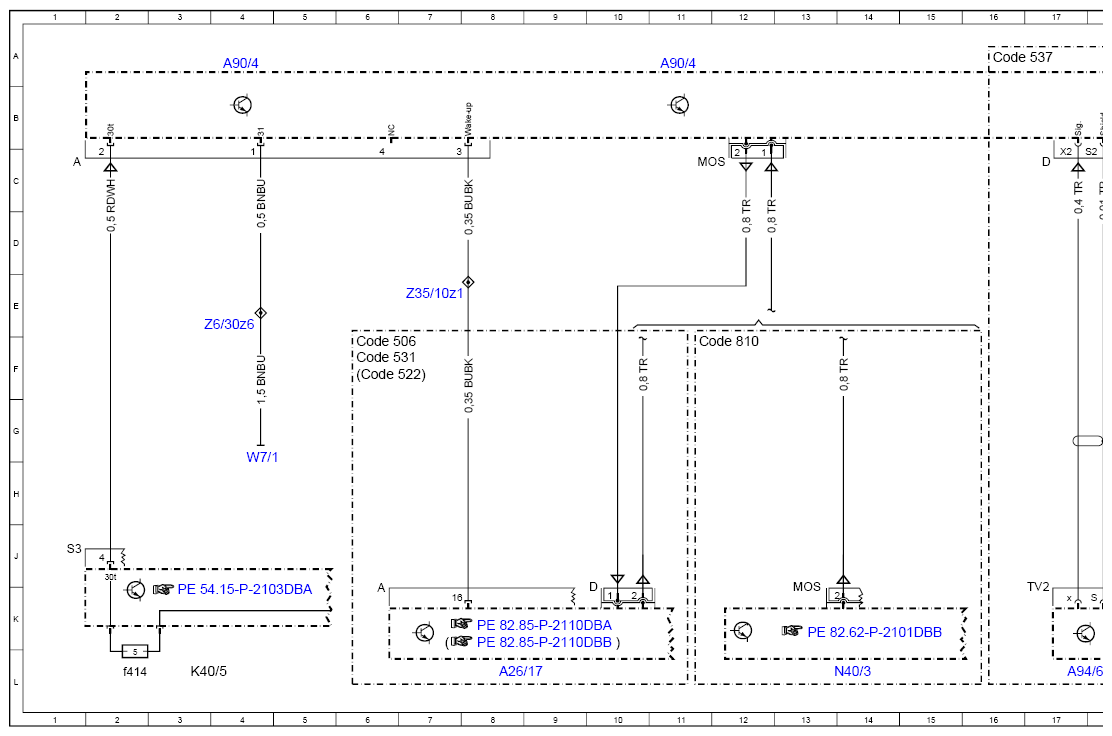

Wiring Diagram For Tuner Unit Control Unit - PE82.60-P-2108-97DBA
Model 213 up to model year 2021
with code 536 (Sirius satellite radio complete system) Tuner unit A90/4
Model 213 up to model year 2021
with code 537 (DAB digital radio standard (Digital Audio Broadcast)) Tuner unit A90/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A26/17 | Head unit | 8L |
| A90/4 | Tuner unit | 4A |
| A90/4 | Tuner unit | 18A |
| A90/4 | Tuner unit | 11A |
| A94/5 | TV 1 and DAB band III antenna | 19L |
| A94/6 | TV 2 and DAB band III antenna | 17L |
| A94/7 | TV 3 antenna amplifier | 21L |
| Code 506 | Audio 20 NTG 5.5 radio | 6F |
| Code 522 | Audio 20 radio | 6F |
| Code 531 | COMAND APS | 6F |
| Code 536 | SIRIUS satellite radio | 20A |
| Code 537 | Digital radio (DAB) | 16A |
| Code 810 | Sound system | 11F |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f414 | Fuse 414 | 2L |
| N40/3 | Sound system amplifier control unit | 14L |
| W7/1 | Right taillamp trunk ground point | 4H |
| Z35/10z1 | MOST wake-up signal connector sleeve | 7E |
| Z6/30z6 | Circuit 31 connector sleeve | 4E |
