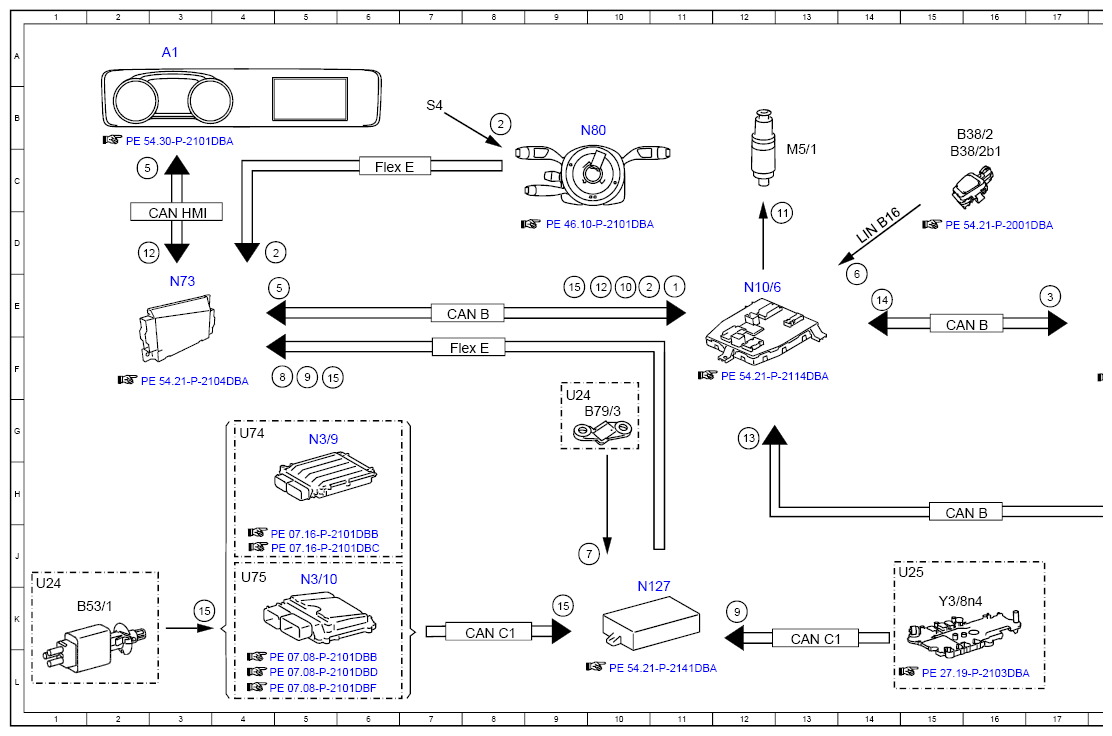

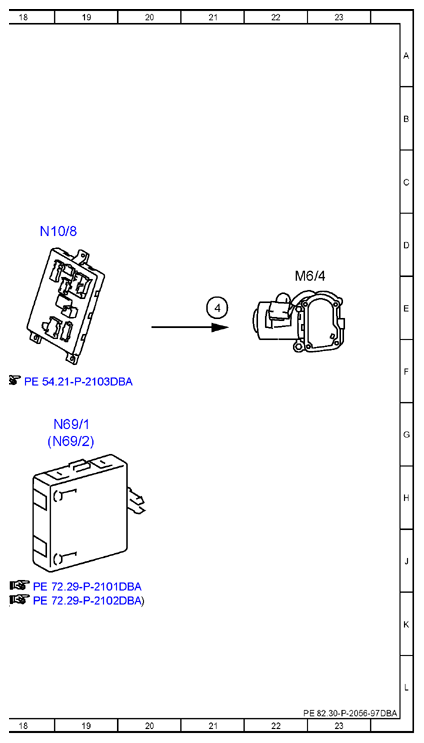

Electrical Function Schematic For Rear Window Wiper System - PE82.30-P-2056-97DBA
Model 213.2 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 11E |
| 10 | Reverse gear, status | 10E |
| 11 | Windshield washer system pump, actuation | 12C |
| 12 | Vehicle speed, signal | 10E |
| 12 | Vehicle speed, signal | 12D |
| 13 | Main locking position microswitch, status | 12G |
| 14 | Trunk lid/liftgate lock main catch switch, status | 14E |
| 15 | Clutch pedal sensor, signal | 3K |
| 15 | Clutch pedal sensor, signal | 6F |
| 15 | Clutch pedal sensor, signal | 9K |
| 15 | Clutch pedal sensor, signal | 9E |
| 2 | Combination switch, status | 10E |
| 2 | Combination switch, status | 8B |
| 2 | Combination switch, status | 5D |
| 3 | Tail gate wiper motor, request | 17E |
| 4 | Tailgate wiper motor, actuation | 21E |
| 5 | Wiper status, signal | 5E |
| 5 | Wiper status, signal | 3C |
| 6 | Wipe request, signal | 14D |
| 7 | Manual transmission main shifter shaft position sensor, signal | 10J |
| 8 | Reverse gear engaged, signal | 5F |
| 9 | Gear range, status | 5F |
| 9 | Gear range, status | 12K |
| A1 | Instrument cluster | 3A |
| B38/2 | Rain/light sensor with additional functions | 16B |
| B38/2b1 | Rain sensor | 15C |
| B53/1 | Clutch pedal sensor | 1K |
| B79/3 | Manual transmission main shifter shaft position sensor | 10G |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 15H |
| CAN B | Interior CAN | 15E |
| CAN C1 | Drive train CAN | 13K |
| CAN C1 | Drive train CAN | 8K |
| CAN HMI | User interface CAN | 3D |
| Flex E | Chassis FlexRay | 6C |
| Flex E | Chassis FlexRay | 7F |
| LIN B16 | Rain and Iight sensor LIN | 14D |
| M5/1 | Windshield washer system pump | 13C |
| M6/4 | Tailgate wiper motor | 22E |
| N10/6 | Front SAM control unit | 12E |
| N10/8 | Rear SAM control unit | 18D |
| N127 | Drivetrain control unit | 10K |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 5G |
| N69/1 | Left front door control unit | 19G |
| N69/2 | Right front door control unit | 19G |
| N73 | Electronic ignition switch control unit | 3E |
| N80 | Steering column module control unit | 10B |
| S4 | Combination switch | 7B |
| U24 | Valid for manual transmission | 1K |
| U24 | Valid for manual transmission | 9F |
| U25 | Valid for automatic transmission | 14J |
| U74 | Valid for diesel engines | 4G |
| U75 | Valid for gasoline engines | 4J |
| Y3/8n4 | Fully integrated transmission control, control unit | 15K |
