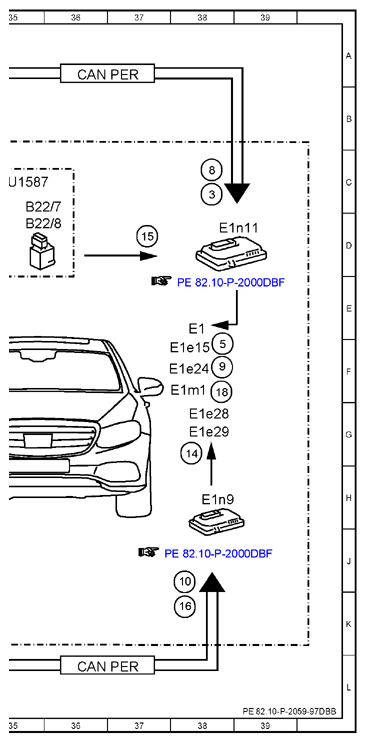

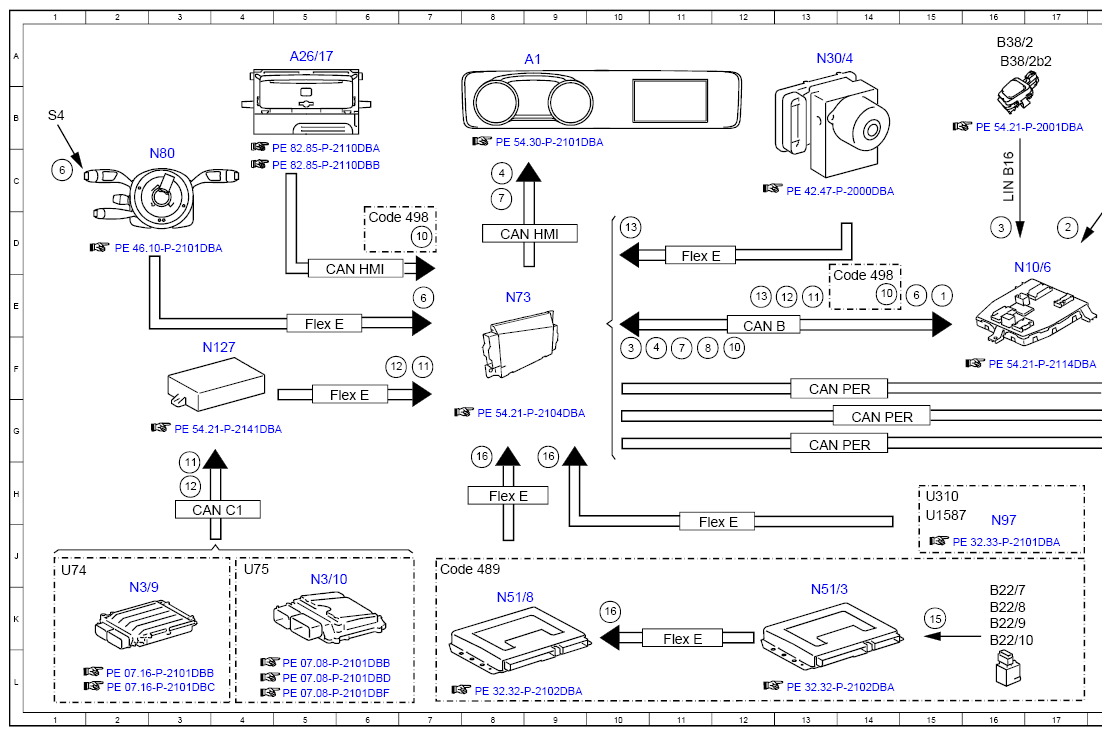

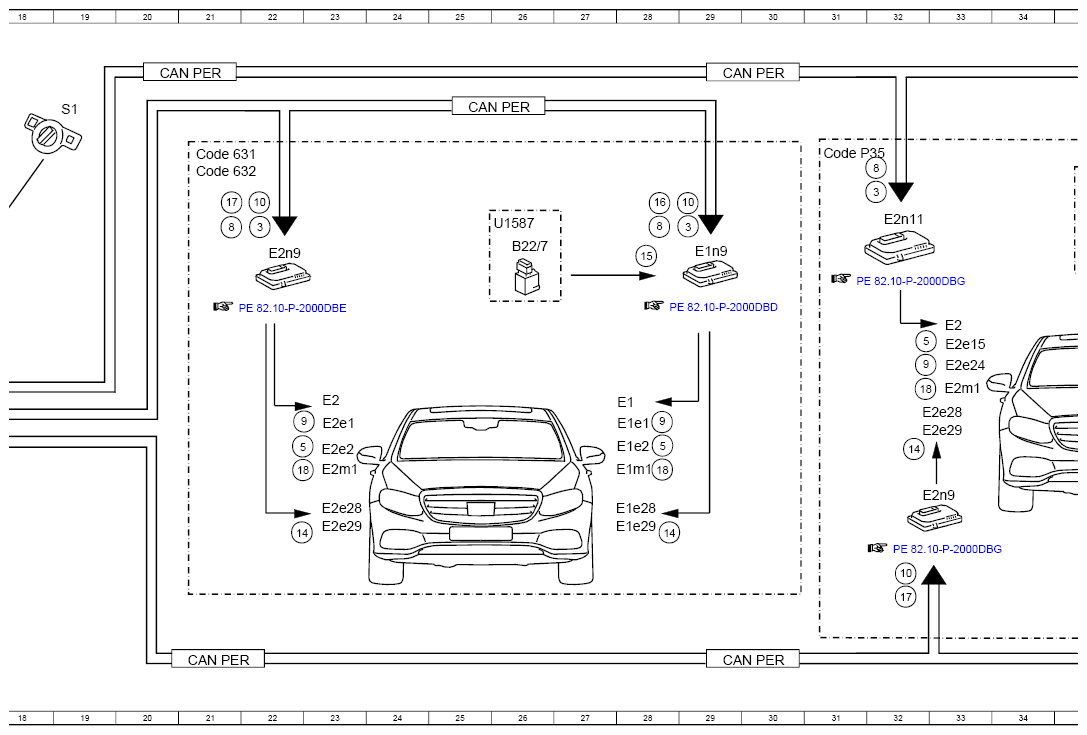

Electrical Function Schematic For Driving Light Actuation - PE82.10-P-2059-97DBB
Model 213 up to model year 2021
with code 631 (Static LED headlamps, left-hand traffic)
with code 632 (Headlamps, LED, static, right-side traffic)
with code P35 (Light Package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15E |
| 10 | Daytime running lights, request | 12F |
| 10 | Daytime running lights, request | 32J |
| 10 | Daytime running lights, request | 38J |
| 10 | Daytime running lights, request | 22C |
| 10 | Daytime running lights, request | 29C |
| 10 | Daytime running lights, request | 7D |
| 10 | Daytime running lights, request | 14E |
| 11 | Engine running, signal | 7F |
| 11 | Engine running, signal | 13E |
| 11 | Engine running, signal | 3H |
| 12 | Drivetrain operational, signal | 6F |
| 12 | Drivetrain operational, signal | 13E |
| 12 | Drivetrain operational, signal | 3H |
| 13 | Vehicle speed, signal | 10D |
| 13 | Vehicle speed, signal | 12E |
| 14 | Daytime running lights, actuation | 28J |
| 14 | Daytime running lights, actuation | 22J |
| 14 | Daytime running lights, actuation | 32G |
| 14 | Daytime running lights, actuation | 38G |
| 15 | Level sensor, signal | 15K |
| 15 | Level sensor, signal | 28D |
| 15 | Level sensor, signal | 37D |
| 16 | Vehicle level, status | 8G |
| 16 | Vehicle level, status | 28C |
| 16 | Vehicle level, status | 38K |
| 16 | Vehicle level, status | 10K |
| 16 | Vehicle level, status | 9G |
| 17 | Synchronization, signal | 32K |
| 17 | Synchronization, signal | 21C |
| 18 | Headlamp range adjustment actuator motor, actuation | 22H |
| 18 | Headlamp range adjustment actuator motor, actuation | 28H |
| 18 | Headlamp range adjustment actuator motor, actuation | 38F |
| 18 | Headlamp range adjustment actuator motor, actuation | 32F |
| 2 | Exterior lights switch, status | 17D |
| 3 | Low beams, request | 10F |
| 3 | Low beams, request | 16D |
| 3 | Low beams, request | 22D |
| 3 | Low beams, request | 29D |
| 3 | Low beams, request | 32C |
| 3 | Low beams, request | 38C |
| 4 | Low beams indicator lamp, request | 8C |
| 4 | Low beams indicator lamp, request | 11F |
| 5 | Low beams, actuation | 28G |
| 5 | Low beams, actuation | 22G |
| 5 | Low beams, actuation | 32F |
| 5 | Low beams, actuation | 38F |
| 6 | Combination switch, status | 1C |
| 6 | Combination switch, status | 7E |
| 6 | Combination switch, status | 15E |
| 7 | High beams, status | 8C |
| 7 | High beams, status | 11F |
| 8 | High beams, request | 11F |
| 8 | High beams, request | 32C |
| 8 | High beams, request | 38C |
| 8 | High beams, request | 21D |
| 8 | High beams, request | 28D |
| 9 | High beams, actuation | 22G |
| 9 | High beams, actuation | 28G |
| 9 | High beams, actuation | 32F |
| 9 | High beams, actuation | 38F |
| A1 | Instrument cluster | 9A |
| A26/17 | Head unit | 5A |
| B22/10 | Right rear level sensor | 16K |
| B22/7 | Left rear level sensor | 16K |
| B22/7 | Left rear level sensor | 26D |
| B22/7 | Left rear level sensor | 35C |
| B22/8 | Left front level sensor | 16K |
| B22/8 | Left front level sensor | 35D |
| B22/9 | Right front level sensor | 16K |
| B38/2 | Rain/light sensor with additional functions | 16A |
| B38/2b2 | Light sensor | 16A |
| CAN B | Interior CAN | 12E |
| CAN C1 | Drive train CAN | 3H |
| CAN HMI | User interface CAN | 8D |
| CAN HMI | User interface CAN | 6D |
| CAN PER | Peripherals CAN | 13F |
| CAN PER | Peripherals CAN | 30L |
| CAN PER | Peripherals CAN | 36L |
| CAN PER | Peripherals CAN | 13G |
| CAN PER | Peripherals CAN | 30A |
| CAN PER | Peripherals CAN | 36A |
| CAN PER | Peripherals CAN | 25B |
| CAN PER | Peripherals CAN | 14G |
| CAN PER | Peripherals CAN | 21L |
| CAN PER | Peripherals CAN | 21A |
| Code 489 | AIR BODY CONTROL | 7J |
| Code 498 | Japan version | 6D |
| Code 498 | Japan version | 13E |
| Code 631 | Static LED headlamp, left-hand traffic | 21C |
| Code 632 | Static LED headlamp, right-hand traffic | 21C |
| Code P35 | LED light package | 31C |
| E1 | Left front lamp unit | 28G |
| E1 | Left front lamp unit | 38E |
| E1e1 | Left high beam | 28G |
| E1e15 | Left low beam (short range) | 37F |
| E1e2 | Left low beam | 28G |
| E1e24 | Left front adaptive high beam | 37F |
| E1e28 | Inner left position light and daytime running light | 27H |
| E1e28 | Inner left position light and daytime running light | 38G |
| E1e29 | Outer left position light and daytime running light | 27J |
| E1e29 | Outer left position light and daytime running light | 38G |
| E1m1 | Left headlamp range adjustment actuator motor | 27H |
| E1m1 | Left headlamp range adjustment actuator motor | 37F |
| E1n11 | Left front LED matrix lamp unit control unit | 38D |
| E1n9 | Left headlamp control unit | 29D |
| E1n9 | Left headlamp control unit | 38H |
| E2 | Right front lamp unit | 23G |
| E2 | Right front lamp unit | 33E |
| E2e1 | Right high beam | 23G |
| E2e15 | Right low beam (short range) | 33F |
| E2e2 | Right low beam | 23G |
| E2e24 | Right front adaptive high beam | 33F |
| E2e28 | Inner right position light and daytime running light | 23H |
| E2e28 | Inner right position light and daytime running light | 32G |
| E2e29 | Outer right position light and daytime running light | 23J |
| E2e29 | Outer right position light and daytime running light | 32G |
| E2m1 | Right headlamp range adjustment actuator motor | 23H |
| E2m1 | Right headlamp range adjustment actuator motor | 33F |
| E2n11 | Right front LED matrix lamp unit control unit | 32D |
| E2n9 | Right headlamp control unit | 22D |
| E2n9 | Right headlamp control unit | 32H |
| Flex E | Chassis FlexRay | 8H |
| Flex E | Chassis FlexRay | 6G |
| Flex E | Chassis FlexRay | 5E |
| Flex E | Chassis FlexRay | 11D |
| Flex E | Chassis FlexRay | 11K |
| Flex E | Chassis FlexRay | 11J |
| LIN B16 | Rain and light sensor LIN | 16C |
| N10/6 | Front SAM control unit | 16D |
| N127 | Drivetrain control unit | 3F |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 2K |
| N30/4 | Electronic Stability Program control unit | 13A |
| N51/3 | AIR BODY CONTROL, control unit | 13K |
| N51/8 | AIR BODY CONTROL Plus control unit | 8K |
| N73 | Electronic ignition switch control unit | 8E |
| N80 | Steering column module control unit | 3C |
| N97 | Rear axle electronic level control, control unit | 16J |
| S1 | Exterior lights switch | 19B |
| S4 | Combination switch | 1B |
| U1587 | Not valid for AIR BODY CONTROL | 26D |
| U1587 | Not valid for AIR BODY CONTROL | 35C |
| U1587 | Not valid for AIR BODY CONTROL | 15H |
| U310 | Valid for model 213.2 | 15H |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 4J |
