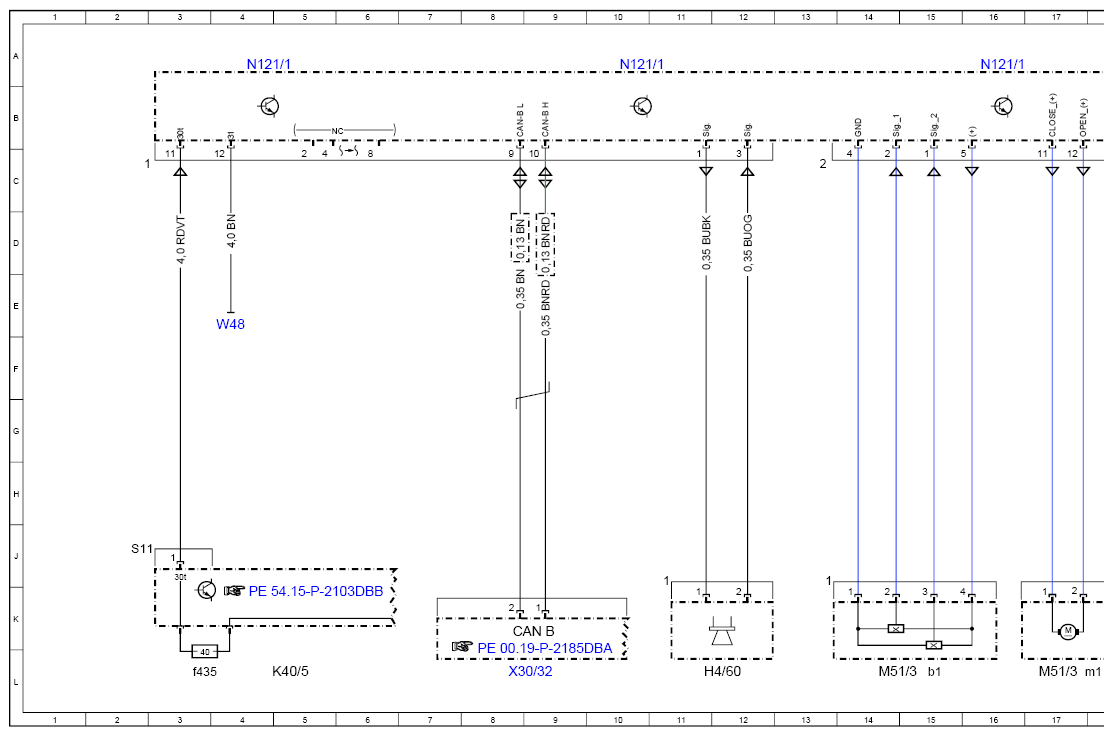

Wiring Diagram For Liftgate Control Unit - PE72.20-P-2104-97DBA
Model 213 up to model year 2021 with code 890 (Automatic rear-end door) Control unit N121/1
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 23L |
| CAN B | Interior CAN | 9K |
| Code 890 | EASY-PACK liftgate | - |
| H4/60 | Trunk lid/liftgate control warning buzzer | 12L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f435 | Fuse 435 | 3L |
| M51/3 | Trunk lid/liftgate control drive unit | 14L |
| M51/3 | Trunk lid/liftgate control drive unit | 17L |
| M51/3b1 | Trunk lid/Iiftgate control Hall sensor | 15L |
| M51/3m1 | Trunk lid/Iiftgate control electric motor | 18L |
| N121/1 | Tailgate control unit | 4A |
| N121/1 | Tailgate control unit | 16A |
| N121/1 | Tailgate control unit | 10A |
| W48 | Left rear roof frame ground point | 4E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 8L |
