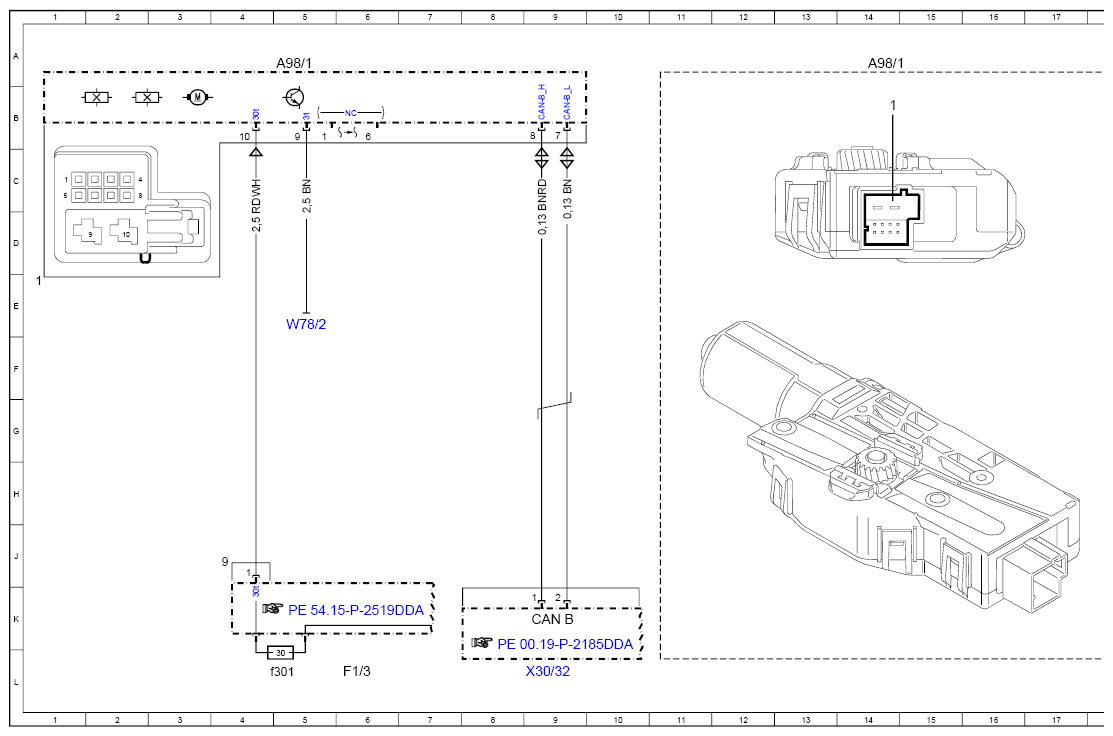

Wiring Diagram For Sliding Roof Control Module - PE77.20-P-2103-97DDA
Model 213 as of model year 2021 with code 414 (Electric sunroof, glass version) Controller unit A98/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |

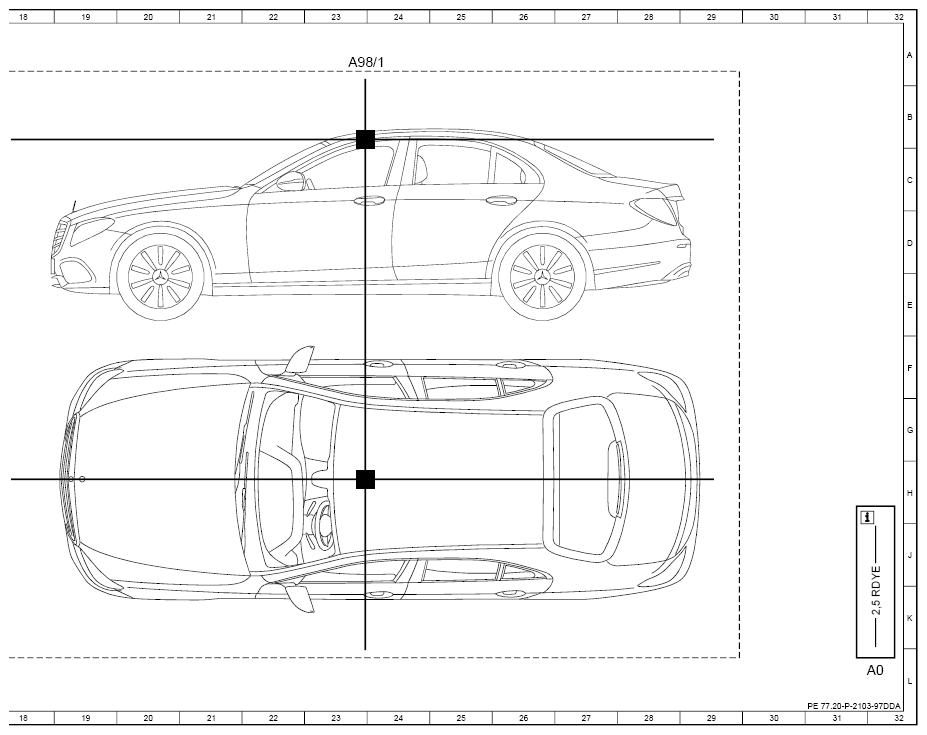

| A98/1 | Sliding roof control module | 5A |
| A98/1 | Sliding roof control module | 23A |
| A98/1 | Sliding roof control module | 14A |
| CAN B | Interior CAN | 9K |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f301 | Fuse 301 | 5L |
| W78/2 | Roof ground point 2 | 5E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 9L |
