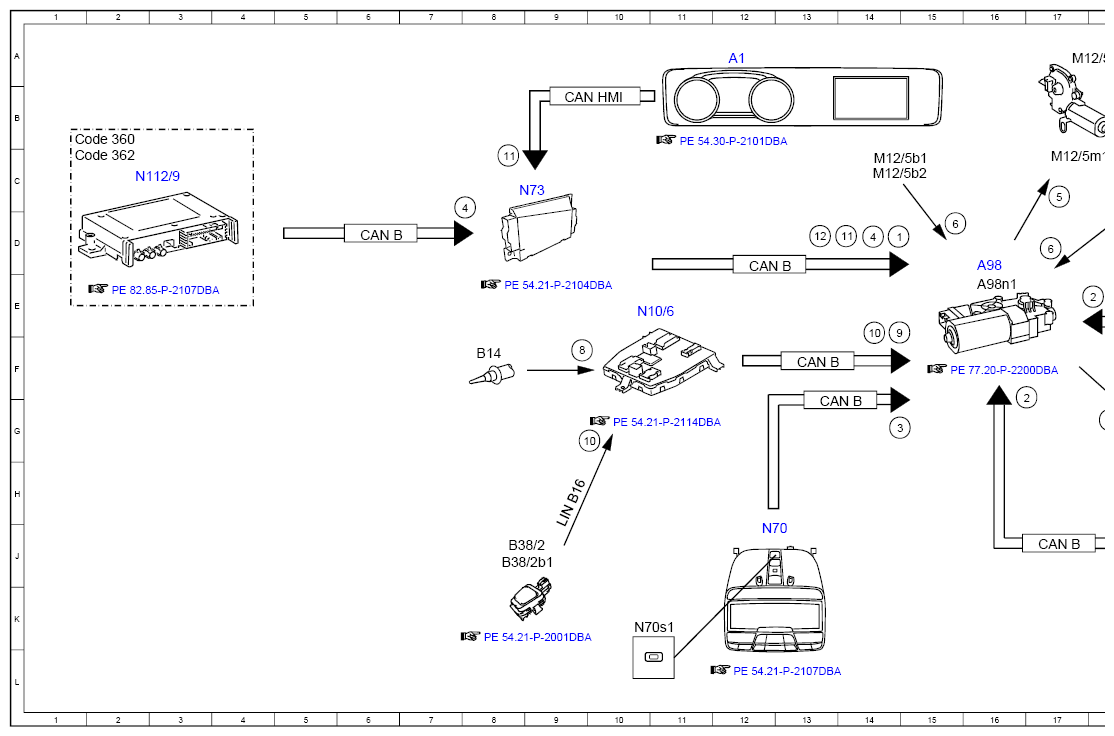

Function Schematic For Electric Panoramic Sliding Roof - PE77.20-P-2052-97DBA
Model 213 up to model year 2021 with code 413 (Panoramic sliding sunroof/glass roof)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14D |
| 10 | Rain closing, request | 10G |
| 10 | Rain closing, request | 14F |
| 11 | Vehicle speed, signal | 8C |
| 11 | Vehicle speed, signal | 14D |
| 12 | Central locking, status | 13D |
| 2 | Door rotary tumbler switch, status | 18E |
| 2 | Door rotary tumbler switch, status | 16G |
| 3 | Roof system switch, status | 14G |
| 4 | Panoramic sliding sunroof motor, request | 8D |
| 4 | Panoramic sliding sunroof motor, request | 14D |
| 5 | Panoramic sliding sunroof roller sun blind motor, actuation | 17C |
| 6 | Hall sensors, signal | 15D |
| 6 | Hall sensors, signal | 17D |
| 7 | Panoramic sliding roof motor, actuation | 18G |
| 8 | Outside temperature sensor, signal | 9F |
| 9 | Outside temperature, signal | 14E |
| A1 | Instrument cluster | 12A |
| A98 | Panoramic sliding roof control module | 16D |
| A98b1 | Hall sensor 1, panoramic sliding roof | 18C |
| A98b2 | Hall sensor 2, panoramic sliding roof | 18D |
| A98m1 | Panoramic sliding roof motor | 18G |
| A98n1 | Panoramic sliding roof control unit | 16E |
| B14 | Outside temperature sensor | 8F |
| B38/2 | Rain/light sensor with additional functions | 8J |
| B38/2b1 | Rain sensor | 8J |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 17J |
| CAN B | Interior CAN | 13G |
| CAN B | Interior CAN | 6D |
| CAN HMI | User interface CAN | 9B |
| Code 360 | HERMES UMTS | 1B |
| Code 362 | HERMES LTE | 1C |
| LIN B16 | Rain and light sensor LIN | 9H |
| M12/5 | Panoramic sliding roof roller sun blind drive unit | 17A |
| M12/5b1 | Hall sensor 1, panoramic sliding roof roller sun blind | 14C |
| M12/5b2 | Hall sensor 2, panoramic sliding roof roller sun blind | 14C |
| M12/5m1 | Panoramic sliding roof roller sun blind motor | 17C |
| N10/6 | Front SAM control unit | 10E |
| N112/9 | HERMES control unit | 2C |
| N69/1 | Left front door control unit | 21E |
| N69/2 | Right front door control unit | 19H |
| N70 | Overhead control panel control unit | 12J |
| N70s1 | Roof switch | 10K |
| N73 | Electronic ignition switch control unit | 8C |
