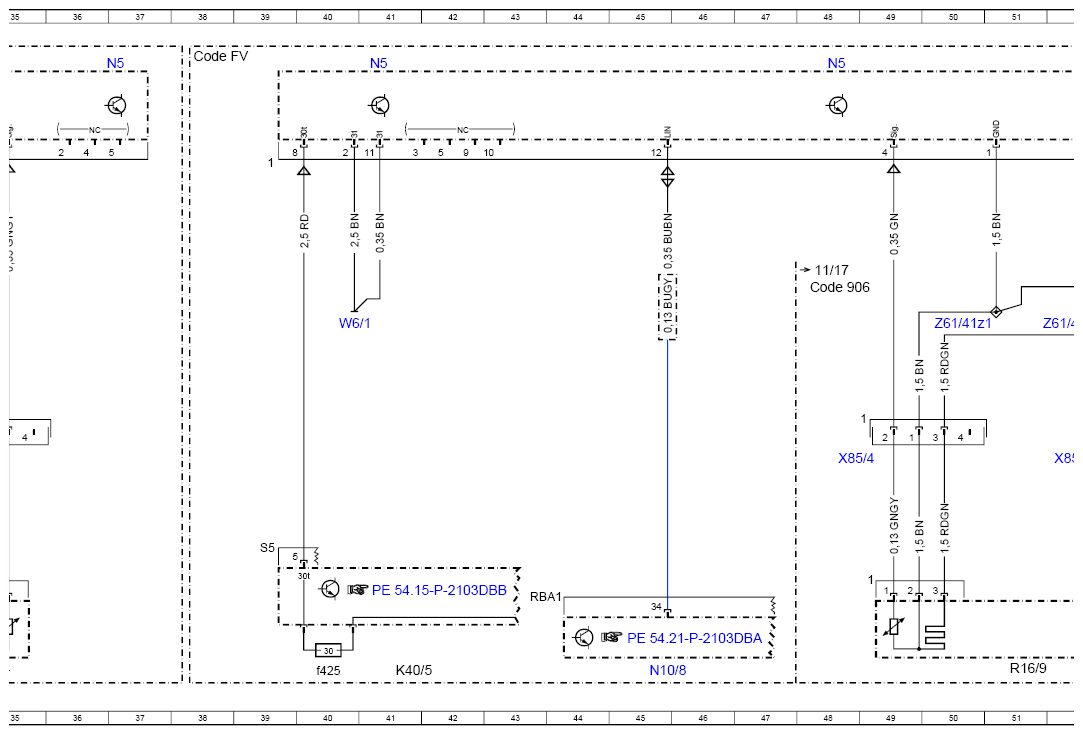

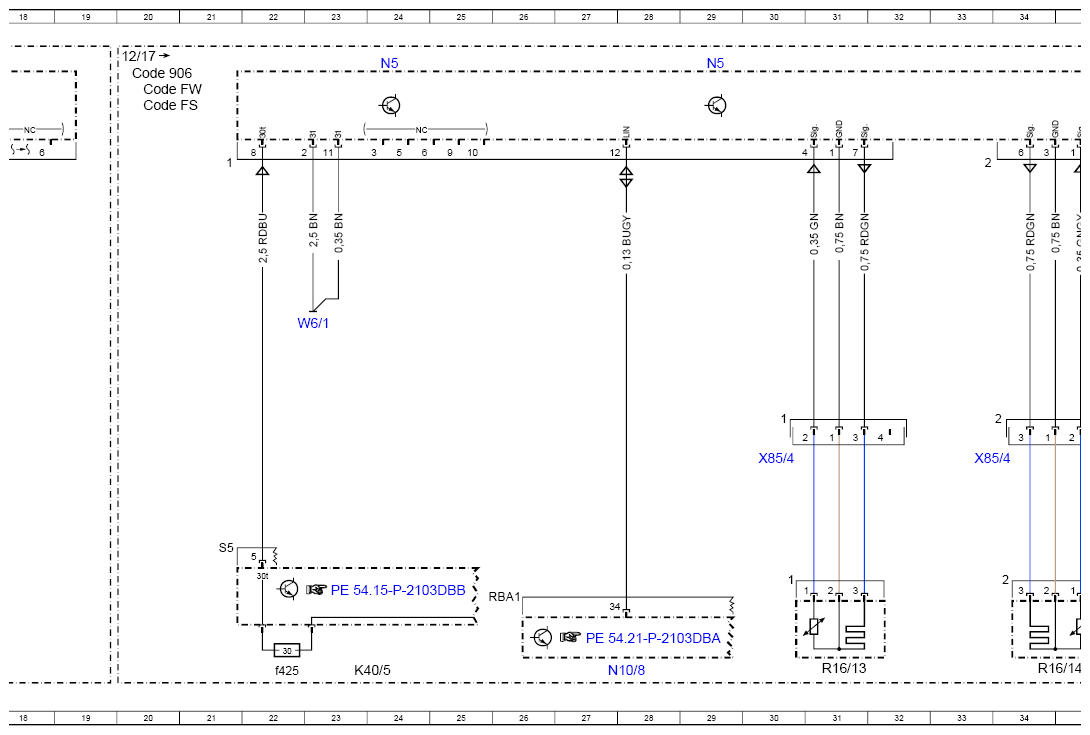

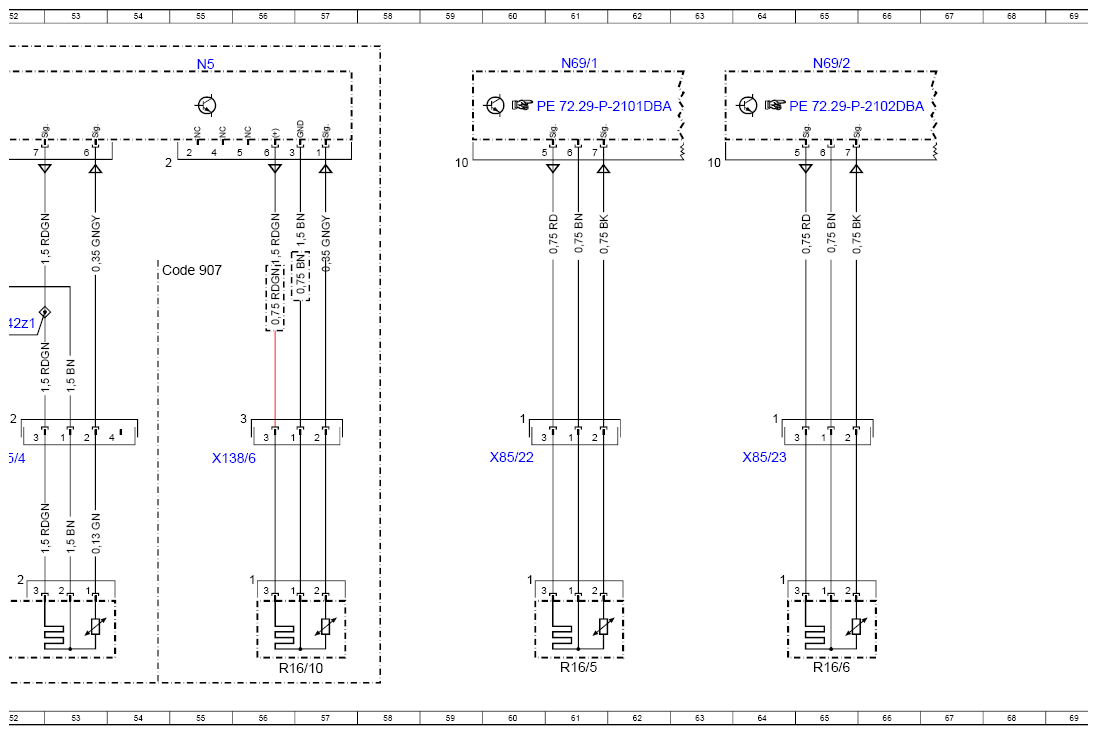

Wiring Diagram For Armrest Heater Control Unit - PE68.20-P-2101-97DBA
Model 213 up to model year 2021 with code 907 (Rear armrest heater) Control unit N5
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 72L |
| Code 906 | Front armrest heater | 2A |
| Code 906 | Front armrest heater | 20A |
| Code 906 | Front armrest heater | 48E |
| Code 907 | Rear armrest heater | 54E |
| Code 907 | Rear armrest heater | 55D |
| Code FS | STATION WAGON | 2B |
| Code FS | STATION WAGON | 20B |
| Code FV | LONG SEDAN | 38A |
| Code FW | SEDAN | 2B |
| Code FW | SEDAN | 20B |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 23L |
| K40/5 | Rear fuse and relay module | 41L |
| K40/5f425 | Fuse 425 | 4L |
| K40/5f425 | Fuse 425 | 40L |
| K40/5f425 | Fuse 425 | 22L |
| N10/8 | Rear SAM control unit | 9L |
| N10/8 | Rear SAM control unit | 28L |
| N10/8 | Rear SAM control unit | 45L |
| N5 | Armrest heater control unit | 6A |
| N5 | Armrest heater control unit | 13A |
| N5 | Armrest heater control unit | 24A |
| N5 | Armrest heater control unit | 29A |
| N5 | Armrest heater control unit | 37A |
| N5 | Armrest heater control unit | 41A |
| N5 | Armrest heater control unit | 48A |
| N5 | Armrest heater control unit | 55A |
| N69/1 | Left front door control unit | 61A |
| N69/2 | Right front door control unit | 65A |
| R16/10 | Rear center console armrest heating element | 56L |
| R16/13 | Left front center console armrest heating element | 31L |
| R16/14 | Right front center console armrest heating element | 34L |
| R16/5 | Left front seat armrest heating element | 61L |
| R16/6 | Right front seat armrest heating element | 65L |
| R16/9 | Front center console armrest heating element | 14L |
| R16/9 | Front center console armrest heating element | 51L |
| W6/1 | Left tail lamp trunk ground point | 4E |
| W6/1 | Left tail lamp trunk ground point | 23E |
| W6/1 | Left tail lamp trunk ground point | 40E |
| X138/6 | Rear center console electrical connector | 56H |
| X85/22 | Left front door armrest heating element electrical connector | 60H |
| X85/23 | Right front door armrest heating element electrical connector | 64H |
| X85/4 | Heated armrest electrical connector | 12H |
| X85/4 | Heated armrest electrical connector | 15H |
| X85/4 | Heated armrest electrical connector | 30H |
| X85/4 | Heated armrest electrical connector | 34H |
| X85/4 | Heated armrest electrical connector | 48H |
| X85/4 | Heated armrest electrical connector | 52H |
| Z61/41z1 | Armrest heater ground connection connector sleeve, front | 13E |
| Z61/41z1 | Armrest heater ground connection connector sleeve, front | 50E |
| Z61/42z1 | Armrest heater power supply connector sleeve, front | 15E |
| Z61/42z1 | Armrest heater power supply connector sleeve, front | 52E |
