Wiring Diagram For Keyless Go Control Unit - PE80.61-P-2101-97DBA
Model 213 up to model year 2021 with code 889 (KEYLESS-GO) Control unit N69/5
Model 213 up to model year 2021 with code 893 (KEYLESS-Start) Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 56L |
| A17/1 | Left front KEYLESS GO door handle | 52L |
| A17/1 | Left front KEYLESS GO door handle | 49L |
| A17/2 | Right front KEYLESS GO door handle | 47L |
| A17/3 | Left rear KEYLESS GO door handle | 39L |
| A17/4 | Right rear KEYLESS GO door handle | 41L |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 8L |
| A2/35 | Trunk KEYLESS GO antenna | 36L |
| A2/39 | Left rear door KEYLESS GO antenna | 45L |
| A2/41 | Right rear door KEYLESS GO antenna | 43L |
| A2/60 | Center console KEYLESS-GO antenna | 54L |
| A26/17 | Head unit | 13L |
| A87/1 | Rear switching module upper sensor | 25L |
| A87/2 | Rear switching module lower sensor | 31L |
| CAN B | Interior CAN | 34K |
| Code 506 | Audio 20 NTG 5.5 radio | 11G |
| Code 520 | Audio 20 USB | 11H |
| Code 522 | Audio 20 radio | 11H |
| Code 531 | C0MAND APS | 11G |

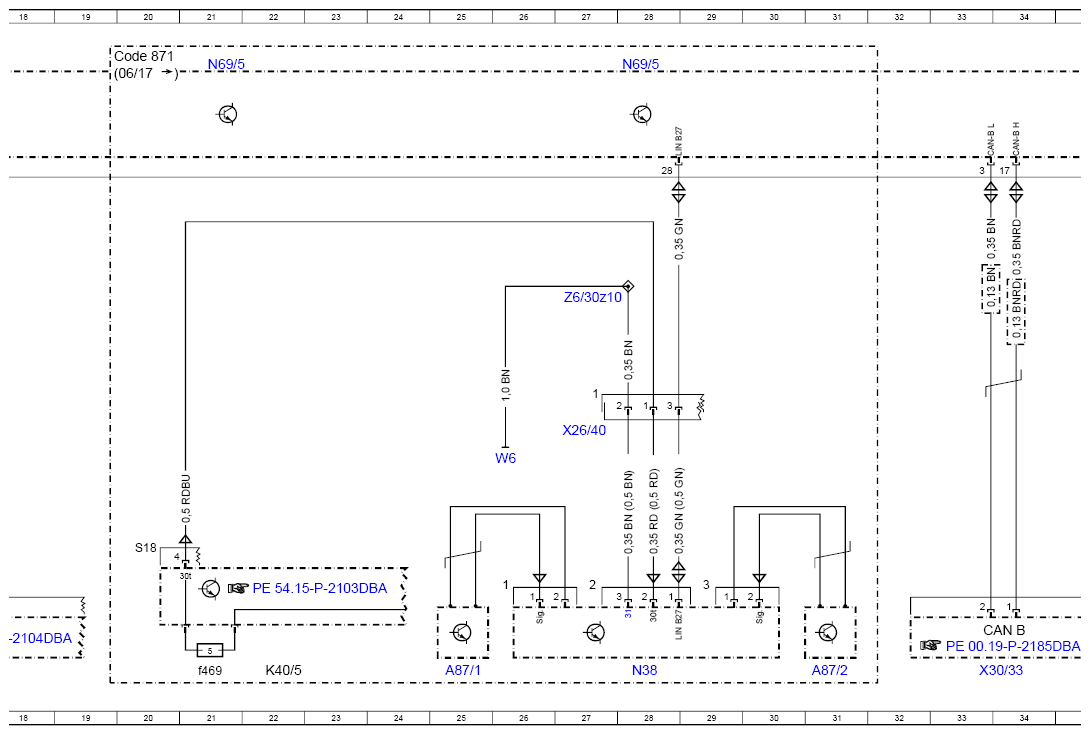

| Code 871 | Sensor system for trunk lid opening/closing | 19A |

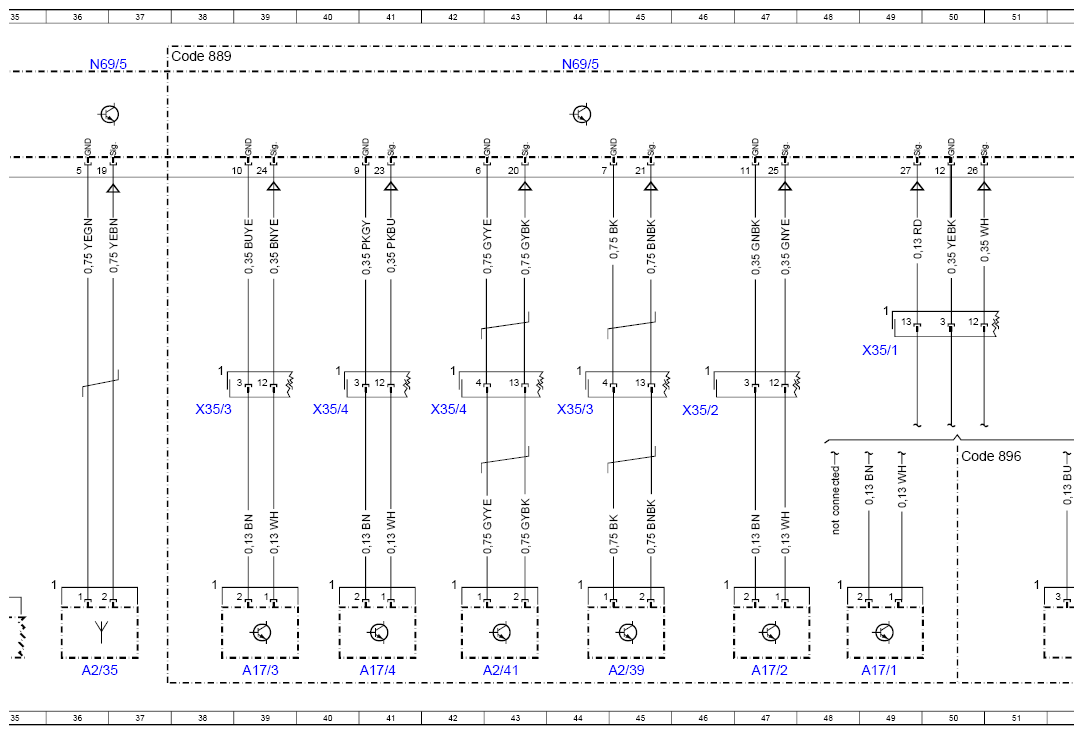

| Code 889 | KEYLESS-GO | 38A |
| Code 889 | KEYLESS-GO | 38A |
| Code 896 | Vehicle access and drive authorization via mobile phone | 50G |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f319 | Fuse 319 | 1K |
| F1/3f320 | Fuse 320 | 2K |
| K40/5 | Rear fuse and relay module | 22L |
| K40/5f469 | Fuse 469 | 21L |
| N38 | Rear switching module | 28L |

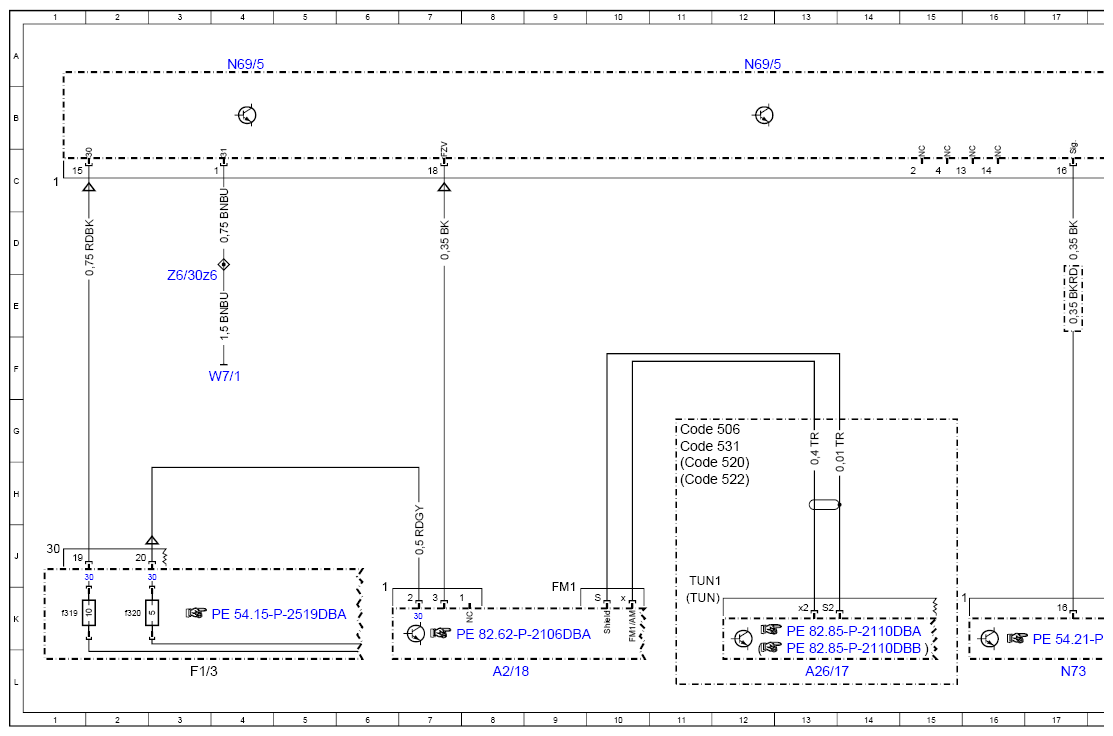

| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 21A |
| N69/5 | KEYLESS-GO control unit | 36A |
| N69/5 | KEYLESS-GO control unit | 44A |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 52A |
| N73 | Electronic ignition switch control unit | 17L |
| W6 | Left wheel arch trunk ground point | 26H |
| W7/1 | Right tail lamp trunk ground point | 4F |
| X26/40 | Rear bumper electrical connector | 27G |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 33L |
| X35/1 | Driver door electrical connector | 49F |
| X35/2 | Front passenger door electrical connector | 46G |
| X35/3 | Left rear door electrical connector | 38G |
| X35/3 | Left rear door electrical connector | 44G |
| X35/4 | Right rear door electrical connector | 40G |
| X35/4 | Right rear door electrical connector | 42G |
| Z6/30z10 | Circuit 31 connector sleeve | 27E |
| Z6/30z6 | Circuit 31 connector sleeve | 3E |
