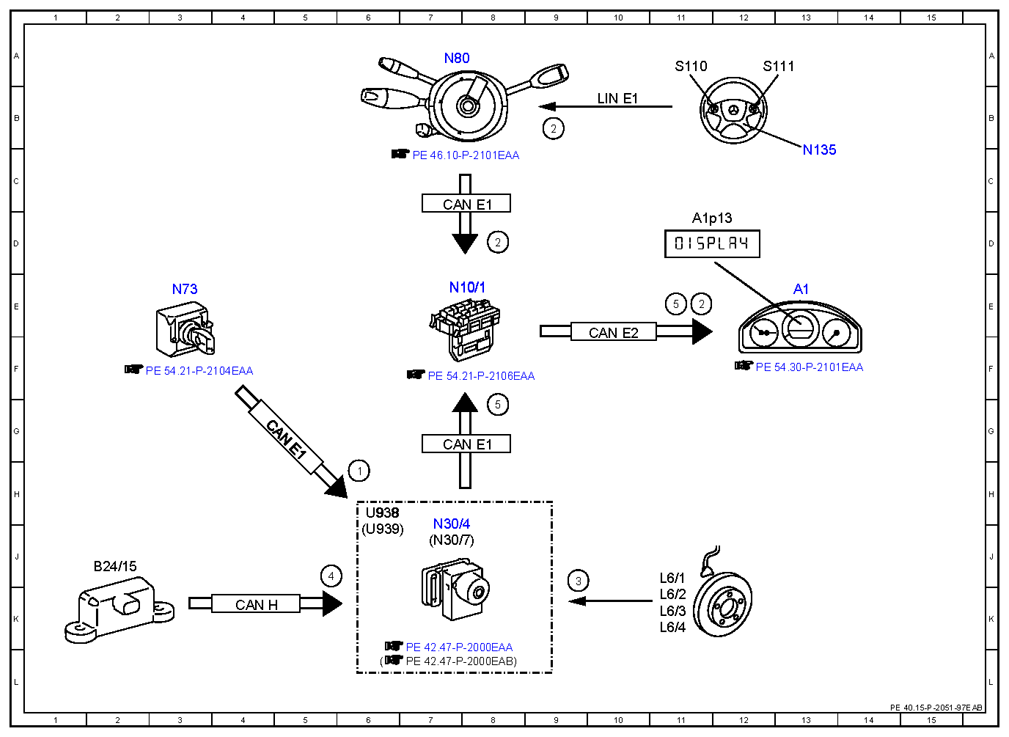

| 1 |
Circuit 15, status |
6H |
| 2 |
Multifunction steering wheel button group, signal |
11E |
| 2 |
Multifunction steering wheel button group, signal |
8D |
| 2 |
Multifunction steering wheel button group, signal |
9B |
| 3 |
Wheel speed, signal |
9J |
| 4 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
5J |
| 5 |
Tire pressure loss warning message, request |
11E |
| 5 |
Tire pressure loss warning message, request |
8G |
| A1 |
Instrument cluster |
13E |
| A1p13 |
Multifunction display |
11D |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
2J |
| CAN E1 |
Chassis CAN 1 |
7C |
| CAN E1 |
Chassis CAN 1 |
4G |
| CAN E1 |
Chassis CAN 1 |
7G |
| CAN E2 |
Chassis CAN 2 |
10F |
| CAN H |
Vehicle dynamics CAN |
4K |
| L6/1 |
Left front axle RPM sensor |
11J |
| L6/2 |
Right front axle RPM sensor |
11K |
| L6/3 |
Left rear axle RPM sensor |
11K |
| L6/4 |
Right rear axle RPM sensor |
11K |
| LIN E1 |
Steering LIN |
10B |
| N10/1 |
Front SAM control unit with fuse and relay module |
7E |
| N135 |
Steering wheel electronics |
13C |
| N30/4 |
Electronic Stability Program control unit |
7J |
| N30/7 |
Premium Electronic Stability Program control unit |
7J |
| N73 |
Electronic ignition switch control unit |
3E |
| N80 |
Steering column module control unit |
7A |
| S110 |
Left multifunction steering wheel button group |
11A |
| S111 |
Right multifunction steering wheel button group |
12A |
| U938 |
Valid for ESP Basic |
6H |
| U939 |
Valid for ESP Premium |
6J |
