| 1 |
Vehicle dynamics button, status |
9F |
| 1 |
Vehicle dynamics button, status |
19F |
| 10 |
Vehicle level, signal |
5G |
| 11 |
Damper speed, signal |
5G |
| 12 |
Damping valve units, actuation |
3F |
| 13 |
Wheel speed, signal |
5B |
| 14 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
9B |
| 2 |
Body acceleration sensor, signal |
6E |
| 3 |
Vehicle speed, signal |
16G |
| 3 |
Vehicle speed, signal |
18J |
| 4 |
Kickdown, status ON |
7H |
| 5 |
Wheel speed, signal |
7E |
| 6 |
Braking torque, signal |
8E |
| 7 |
Steering angle, signal |
8E |
| 8 |
Brake light switch, signal |
7E |
| 9 |
Speed, turn rate and lateral acceleration, signal |
8E |
| A1 |
Instrument cluster |
17K |
| B22/10 |
Right rear level sensor |
2J |
| B22/7 |
Left rear level sensor |
2H |
| B22/8 |
Left front level sensor |
2H |
| B22/9 |
Right front level sensor |
2J |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
11A |
| B24/3 |
Left front body lateral acceleration sensor |
3D |
| B24/4 |
Right front body lateral acceleration sensor |
3D |
| B24/5 |
Left rear body lateral acceleration sensor |
3D |
| CAN E1 |
Chassis CAN 1 |
9H |
| CAN E1 |
Chassis CAN 1 |
12G |
| CAN E1 |
Chassis CAN 1 |
7D |
| CAN E1 |
Chassis CAN 1 |
17D |
| CAN E1 |
Chassis CAN 1 |
12E |
| CAN E2 |
Chassis CAN 2 |
17H |
| CAN H |
Vehicle dynamics CAN |
10B |
| L6/1 |
Left front axle RPM sensor |
2B |
| L6/2 |
Right front axle RPM sensor |
2B |
| L6/3 |
Left rear axle RPM sensor |
2B |
| L6/4 |
Right rear axle RPM sensor |
2B |
| LIN 1 |
Instrument panel LIN |
20G |
| N10/1 |
Front SAM control unit with fuse and relay module |
17F |
| N3/10 |
ME-SFI [ME] control unit |
11J |
| N3/10 |
ME-SFI [ME] control unit |
15J |
| N3/9 |
CDI control unit |
8J |
| N30/4 |
Electronic Stability Program control unit |
7A |
| N30/7 |
Premium Electronic Stability Program control unit |
7A |

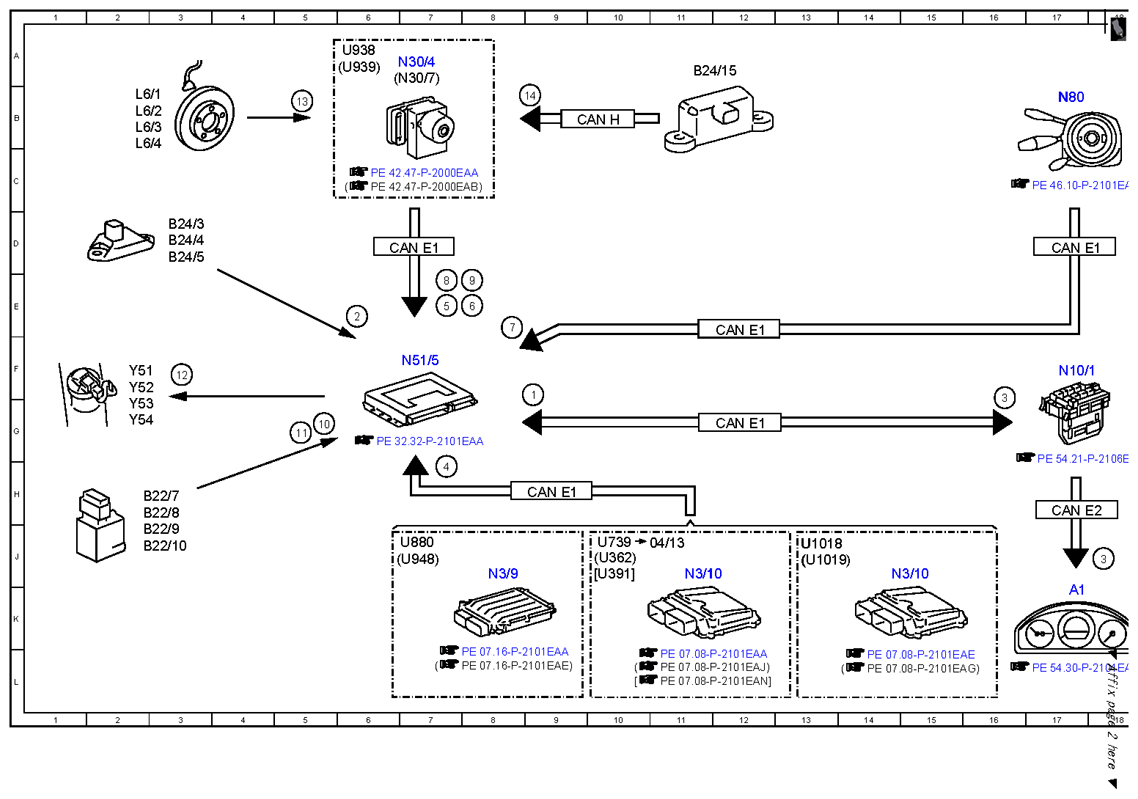

| N51/5 |
Adaptive damping system control unit |
7F |
| N72/1 |
Upper control panel control unit |
22F |

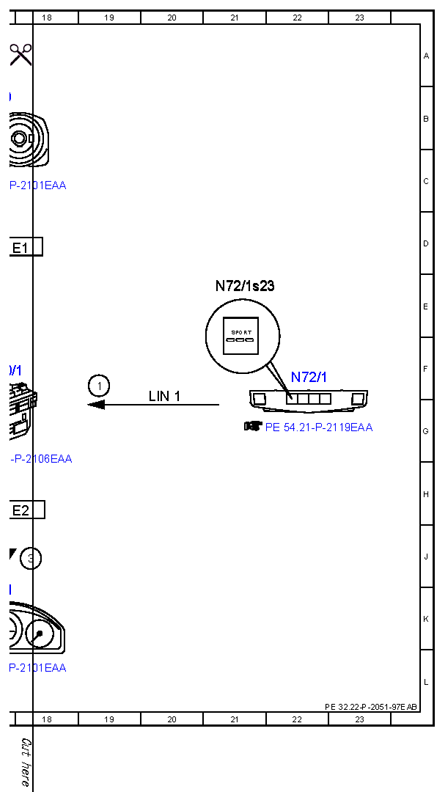

| N72/1s23 |
Vehicle dynamics button |
21E |
| N80 |
Steering column module control unit |
17B |
| U1018 |
Valid for gasoline engine 276 |
13J |
| U1019 |
Valid for gasoline engine 278 |
13J |
| U362 |
Valid for gasoline engine 274 |
10J |
| U391 |
Valid for gasoline engine 276.8 |
10J |
| U739 |
Valid for gasoline engine 271 DE |
10J |
| U880 |
Valid for diesel engine 642 |
7J |
| U938 |
Valid for ESP Basic |
6A |
| U939 |
Valid for ESP Premium |
6A |
| U948 |
Valid for diesel engine 651 |
6J |
| Y51 |
Left front axle damping valve unit |
2F |
| Y52 |
Right front axle damping valve unit |
2F |
| Y53 |
Left rear axle damping valve unit |
2G |
| Y54 |
Right rear axle damping valve unit |
2G |
