Wiring diagram for airbag control unit - PE91.60-P-2105-97EAB

Code: Designation: Position:
A0 Color code key 72L
A38/1 Pedestrian protection Hall sensor + engine hood ATA [EDW] switch 32L
B100 Pedestrian protection Hall sensor 30L
B151/1 Left front bumper pedestrian protection sensor 25L
B151/2 Center front bumper pedestrian protection sensor 27L
B151/3 Right front bumper pedestrian protection sensor 26L
Code 551 Anti-theft alarm system (ATA [EDW]) 32F
Code B03 ECO start/stop function 59D
Code U60 Pedestrian protection 20C
F32 Front electrical prefuse box 57L
F63 Pyrofuse 61L
F63 Pyrofuse 64L
N10/2 Rear SAM control unit with fuse and relay module 37L
N2/10 Supplemental restraint system control unit 4A
N2/10 Supplemental restraint system control unit 13A
N2/10 Supplemental restraint system control unit 20A
N2/10 Supplemental restraint system control unit 28A
N2/10 Supplemental restraint system control unit 36A
N2/10 Supplemental restraint system control unit 44A
N2/10 Supplemental restraint system control unit 52A
R12/1 Driver ETR [GUS] squib 11L
R12/11 Left rear sidebag squib 4L
R12/12 Right rear sidebag squib 2L
R12/2 Front passenger ETR [GUS] squib 9L
R12/22 Left windowbag squib 13L
R12/23 Right windowbag squib 14L
R12/39 Left head/thoraxbag squib 17L
R12/40 Right head/thoraxbag squib 19L
R12/41 Driver pelvis airbag squib 48L
R12/42 Front passenger pelvis airbag squib 47L
R12/49 Left active engine hood squib 22L
R12/50 Right active engine hood squib 23L
R12/6 Left rear emergency tensioning retractor squib 6L
R12/7 Right rear emergency tensioning retractor squib 7L
U1018 Valid for gasoline engine 276 63J
U1019 Valid for gasoline engine 278 63K
U12 Valid for left-hand drive vehicles 34J
U12 Valid for left-hand drive vehicles 28D
U12 Valid for left-hand drive vehicles 41D
U12 Valid for left-hand drive vehicles 54D
U13 Valid for right-hand drive vehicles 34K
U13 Valid for right-hand drive vehicles 30D
U13 Valid for right-hand drive vehicles 41D
U13 Valid for right-hand drive vehicles 54D
U23 Valid for convertibles 15A
U240 Valid for all except ECO start/stop function 56D
U596 Valid for rear sidebag 1C
U611 Valid for Coupe 12A
U739 Valid for gasoline engine 271 DE 63J
U775 Valid for emergency tensioning retractor 5C
U880 Valid for diesel engine 642 60J
U948 Valid for diesel engine 651 59J
U958 Valid for pelvis airbag 39C
W15/8 Ground point (right front footwell CAN) 34L
W18 Left front seat crossmember ground point 42F
W18 Left front seat crossmember ground point 55E
W18/3 Left front seat crossmember ground point 2 34L
W19 Right front seat crossmember ground point 42E
W19 Right front seat crossmember ground point 55F
X173/1 Driver pelvis airbag electrical connector 46G
X173/2 Front passenger pelvis airbag electrical connector 44G
X26/38 Front bumper and frame wiring harness electrical connector 24H
X35/1 Left front door electrical connector 16H
X35/2 Right front door electrical connector 18H
X55/3 Driver seat connector block 52E
X55/4 Front passenger seat connector block 39E
Y127/1 Left rear engine hood lifter 22L
Y127/2 Right rear engine hood lifter 23L
Z53/32 Pedestrian protection sensor circuit 31 connector sleeve 31G

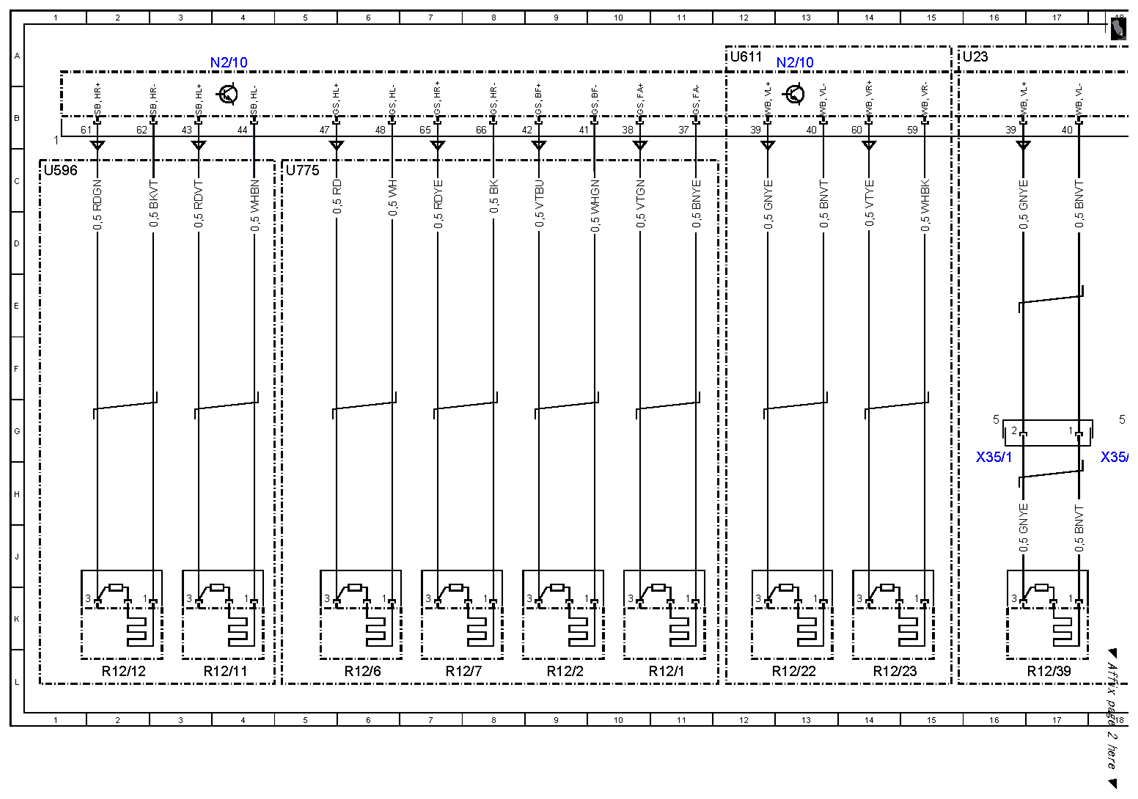

Fig 1: Airbag Control Unit Wiring Diagram (1 Of 5)
G10082942Courtesy of MERCEDES-BENZ USA

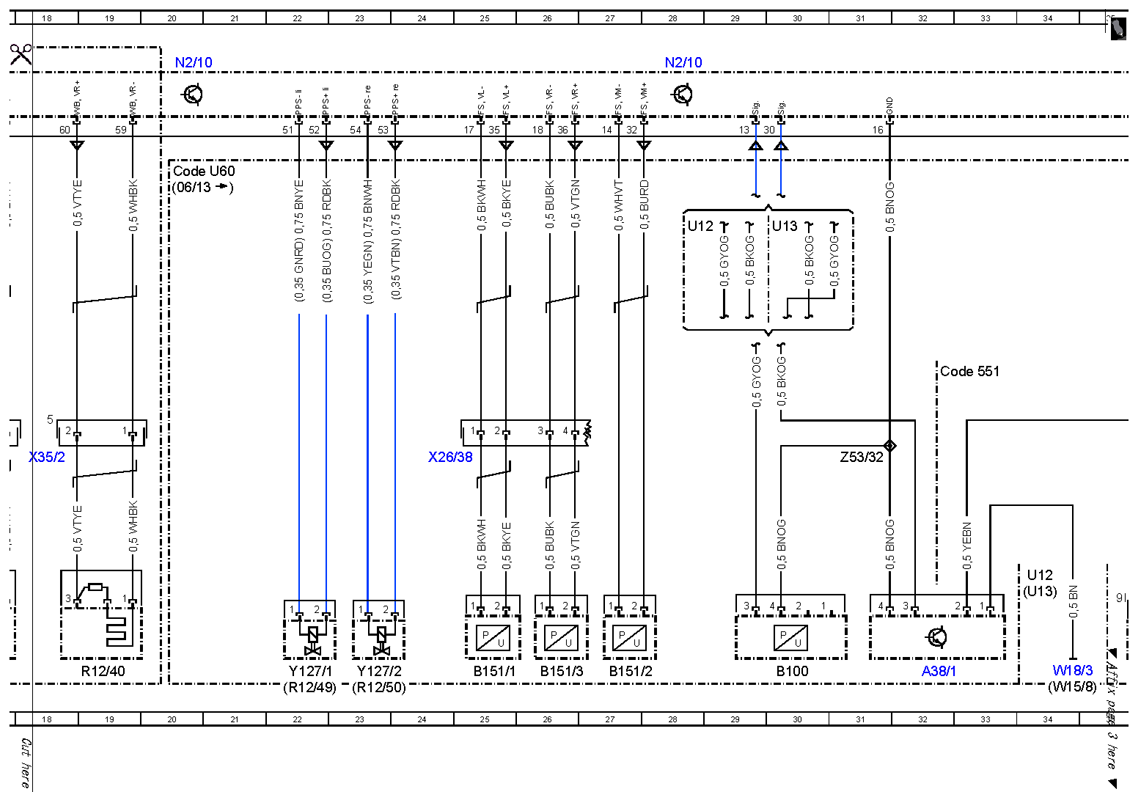

Fig 2: Airbag Control Unit Wiring Diagram (2 Of 5)
G10082943Courtesy of MERCEDES-BENZ USA

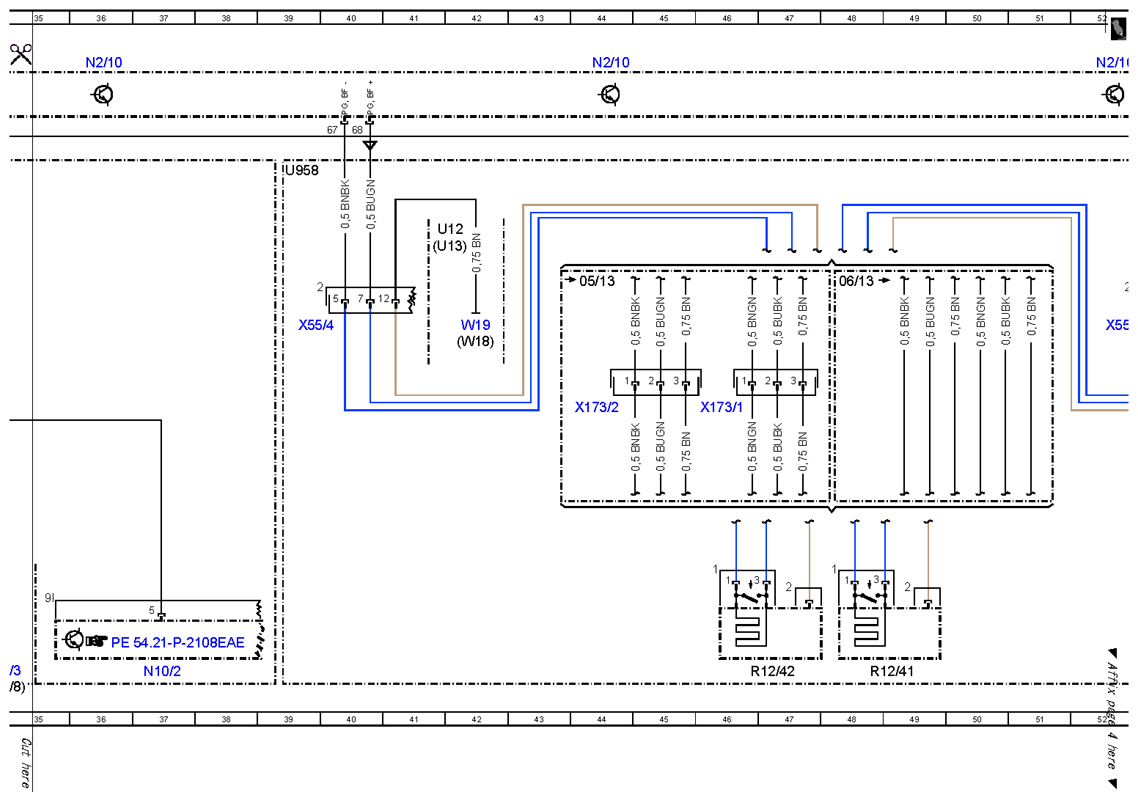

Fig 3: Airbag Control Unit Wiring Diagram (3 Of 5)
G10082944Courtesy of MERCEDES-BENZ USA

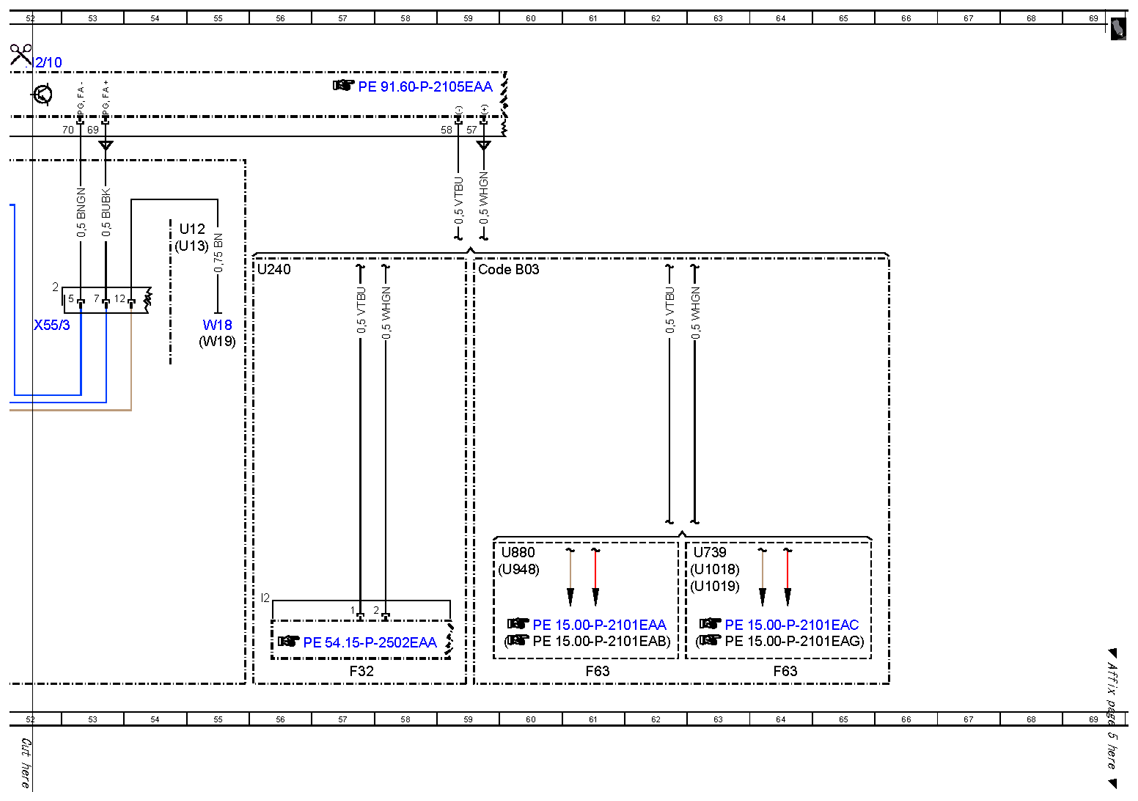

Fig 4: Airbag Control Unit Wiring Diagram (4 Of 5)
G10082945Courtesy of MERCEDES-BENZ USA

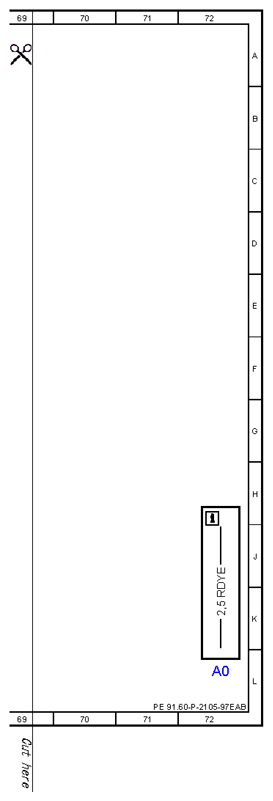

Fig 5: Airbag Control Unit Wiring Diagram (5 Of 5)
G10082946Courtesy of MERCEDES-BENZ USA
