Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97EAF

Code: Designation: Position:
A0 Color code key 104L
A9 Refrigerant compressor 36L
A9/7 Refrigerant compressor with magnetic clutch 38L
B11/15 Radiator sensor for engine diagnosis 55L
B149/1 Engine oil pressure and temperature sensor 40J
B16 Temperature sensor upstream of NOx storage catalytic converter, right 90L
B16/1 Temperature sensor upstream of NOx storage catalytic converter, left 92L
B37 Accelerator pedal sensor 43L
B4/3 Fuel tank pressure sensor 95L
B4/4 Purging pressure sensor 40J
CAN I Drive train sensor CAN 74K
CAN I Drive train sensor CAN 70K
CAN I Drive train sensor CAN 75K
CAN I Drive train sensor CAN 69K
Code 494 USA version 54F
Code 494 USA version 93D
Code 835 South Korea version 93D
Code 920 Gasoline direct injection with stratified charge 60D
Code 920 Gasoline direct injection with stratified charge 67D
Code B03 ECO start/stop function 20H
Code B03 ECO start/stop function 14E
F32 Front electrical prefuse box 22L
F32f151 Prefuse 151 21K
K60 Coolant circulation pump relay 49L
LIN C1 Drive train LIN 55B
M1 Starter 33L
M4/7 Combustion engine and air conditioning with integrated control fan motor 25L
M45 Coolant circulation pump 51L
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1 Front SAM control unit with fuse and relay module 12L
N10/1 Front SAM control unit with fuse and relay module 18L
N10/1f22 Fuse 22 15L
N10/1f23 Fuse 23 16L
N10/1f24 Fuse 24 17L
N10/1f25 Fuse 25 6L
N10/1f27 Fuse 27 2L
N10/1f6 Fuse 6 9L
N10/1kM Starter circuit 50 relay 4L
N10/1kN Engine circuit 87 relay 10L
N10/2 Rear SAM control unit with fuse and relay module 46L
N10/2f66 Fuse 66 46L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 76A
N3/10 ME-SFI [ME] control unit 85A
N3/10 ME-SFI [ME] control unit 92A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 68A
N3/10 ME-SFI [ME] control unit 60A
N37/10 Control unit of right NOx sensor upstream of NOx storage catalytic converter 85L
N37/10b1 Right NOx sensor upstream of NOx storage catalytic converter 88L
N37/11 Control unit of NOx sensor downstream of NOx storage catalytic converter 63L
N37/11b1 NOx sensor downstream of NOx storage catalytic converter 66L
N37/5 Left nitrogen oxides control unit 79L
N37/5b1 Left NOx sensor 77L
N37/6 Right nitrogen oxides control unit 85L
N37/6b1 Right NOx sensor 88L
N37/9 Control unit of left NOx sensor upstream of NOx storage catalytic converter 79L
N37/9b1 Left NOx sensor upstream of NOx storage catalytic converter 77L
U1073 Valid for gasoline engine 276.9 96A
U1073 Valid for gasoline engine 276.9 68D
U12 Valid for left-hand drive vehicles 2C
U12 Valid for left-hand drive vehicles 31D
U12 Valid for left-hand drive vehicles 81D
U12 Valid for left-hand drive vehicles 71G
U12 Valid for left-hand drive vehicles 61D
U12 Valid for left-hand drive vehicles 52G
U13 Valid for right-hand drive vehicles 2C
U13 Valid for right-hand drive vehicles 30E
U13 Valid for right-hand drive vehicles 81E
U13 Valid for right-hand drive vehicles 71G
U13 Valid for right-hand drive vehicles 60D
U13 Valid for right-hand drive vehicles 52G
U240 Valid for all except ECO start/stop function 20H
U391 Valid for gasoline engine 276.8 39J
U391 Valid for gasoline engine 276.8 97A
U391 Valid for gasoline engine 276.8 60D
U391 Valid for gasoline engine 276.8 67D
U486 Valid for refrigerant compressor 35H
U487 Valid for refrigerant compressor with magnetic clutch 37H
U828 Valid for SULEV 54F
W15/6 Ground point (left front footwell CAN) 72H
W15/8 Ground point (right front footwell CAN) 72H
W16/3 Left major assembly compartment ground point 52L
W16/4 Right wheelhouse ground point 55H
W16/4 Right wheelhouse ground point 53L
W16/5 Left major assembly compartment electronics ground point 3E
W16/5 Left major assembly compartment electronics ground point 31E
W16/6 Right major assembly compartment ground point 3F
W16/6 Right major assembly compartment ground point 31E
W18 Left front seat crossmember ground point 82E
W18 Left front seat crossmember ground point 61E
W19 Right front seat crossmember ground point 82E
W19 Right front seat crossmember ground point 61E
W9 Left front ground point (at lamp unit) 25H
X25/4 Fuel tank electrical connector 94H
X26 Interior and engine wiring harness electrical connector 27H
X30/38 Potential distributor electrical connector (CAN I) 73L
X35/6 Instrument panel and module box electrical connector 70E
X35/6 Instrument panel and module box electrical connector 89E
X35/6 Instrument panel and module box electrical connector 94E
X35/6 Instrument panel and module box electrical connector 45H
X86/3 Left nitrogen oxides control unit electrical connector 79H
X86/3 Left nitrogen oxides control unit electrical connector 92H
X86/4 Right nitrogen oxides control unit electrical connector 83H
X86/4 Right nitrogen oxides control unit electrical connector 89H
X86/6 Electrical connector of NOx sensor control unit downstream of diesel particulate filter 60H
Y58/1 Purge control valve 57L
Y58/4 Activated charcoal filter shutoff valve 96L
Y84 Radiator shutters actuator 58L
Z6/40 NOx sensor connector sleeve 82L
Z6/8 Sensor ground connector sleeve 91L
Z6z1 Circuit 31 connector sleeve 30L
Z6z2 Circuit 31 connector sleeve 31L
Z7/35z1 Circuit 87 M1e connector sleeve 28L
Z7/36 Circuit 87 M2e connector sleeve 7E
Z7/36 Circuit 87 M2e connector sleeve 98G
Z7/36 Circuit 87 M2e connector sleeve 57E
Z7/36 Circuit 87 M2e connector sleeve 72E
Z7/36z1 Circuit 87 M2e connector sleeve 27L
Z7/38z1 Circuit 87 M1i connector sleeve 29L
Z7/39 Circuit 87 M2i connector sleeve 96G
Z7/39 Circuit 87 M2i connector sleeve 80E
Z7/39 Circuit 87 M2i connector sleeve 62E
Z7/99 Circuit 87 connector sleeve M4e 6E

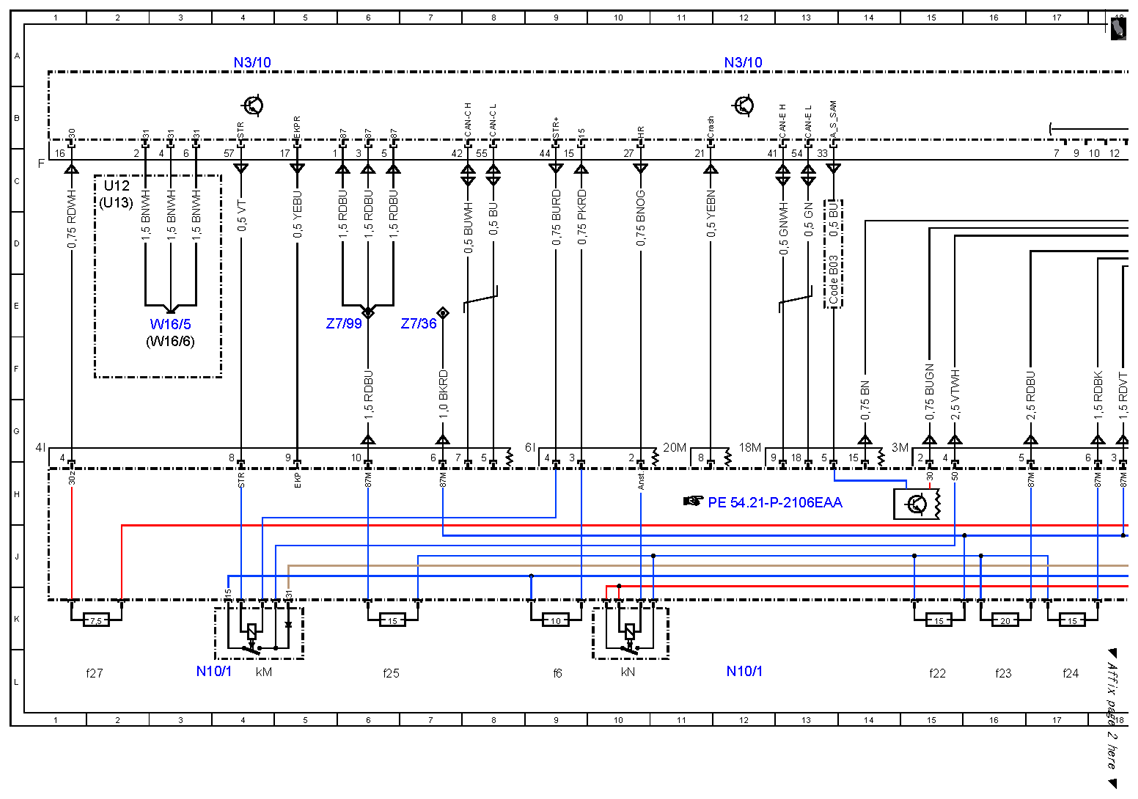

Fig 1: Gasoline Direct Injection System Control Unit - Wiring Diagram (1 Of 7)
G10082153Courtesy of MERCEDES-BENZ USA

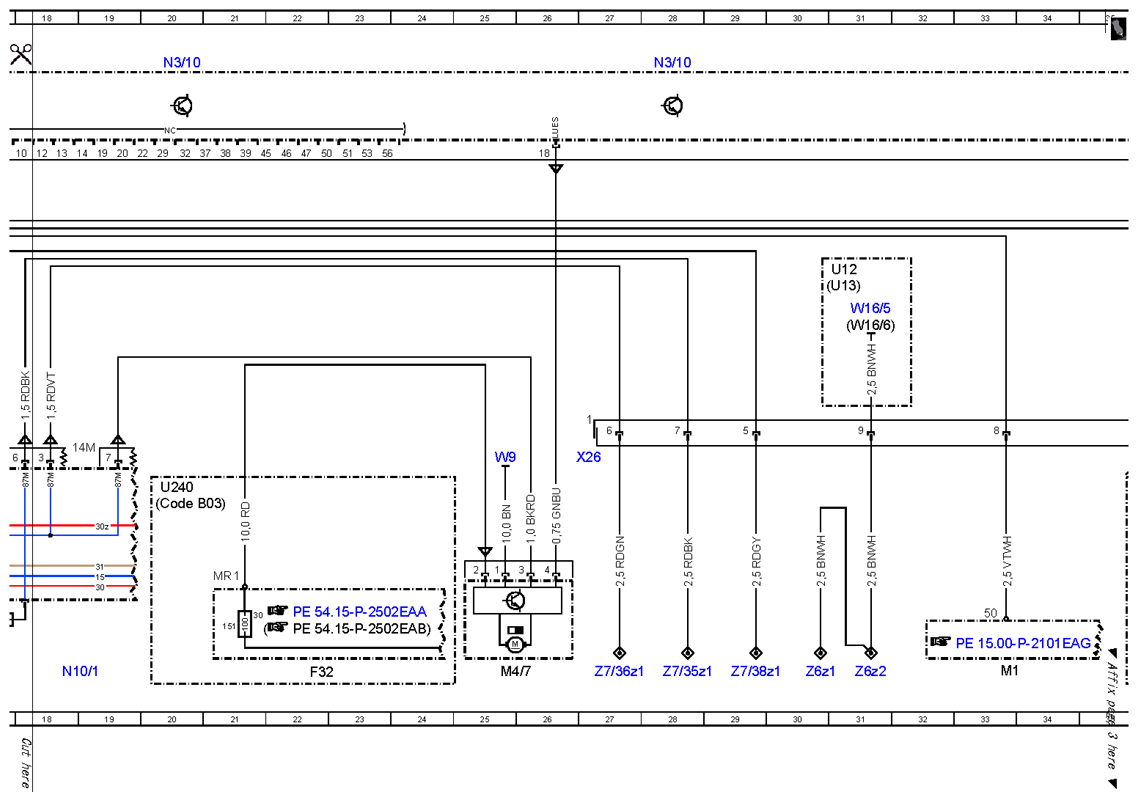

Fig 2: Gasoline Direct Injection System Control Unit - Wiring Diagram (2 Of 7)
G10082154Courtesy of MERCEDES-BENZ USA

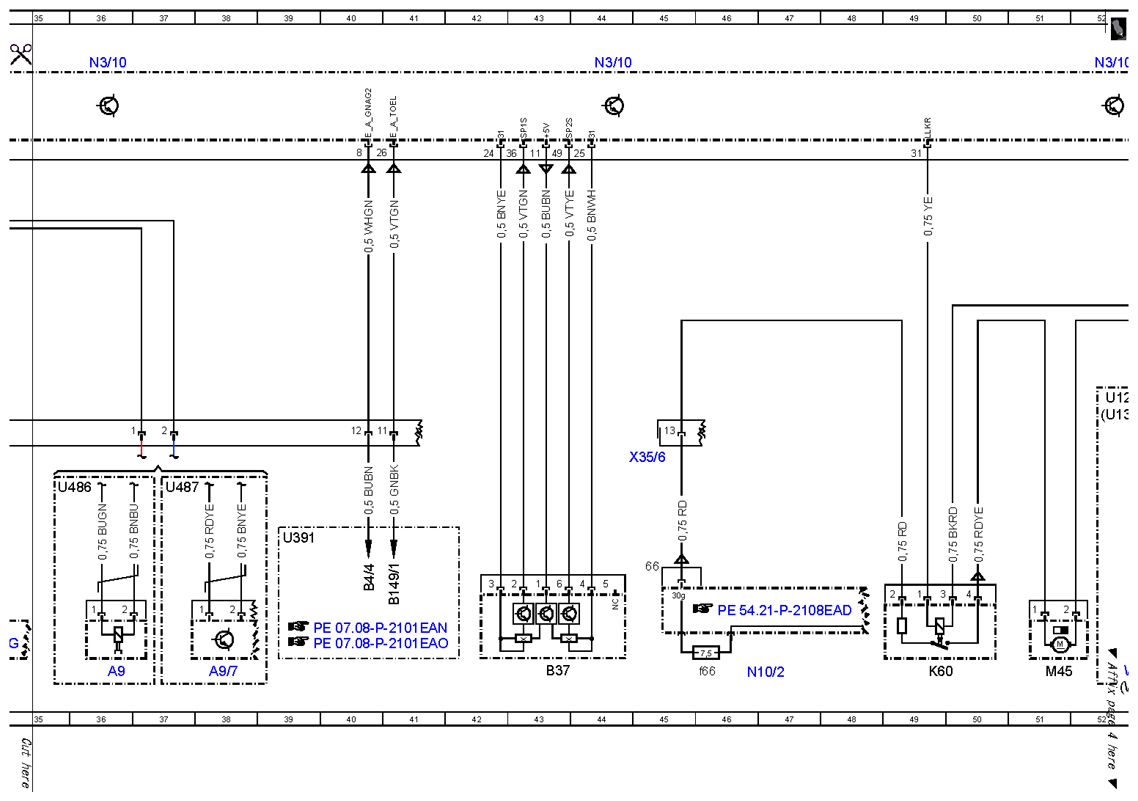

Fig 3: Gasoline Direct Injection System Control Unit - Wiring Diagram (3 Of 7)
G10082155Courtesy of MERCEDES-BENZ USA

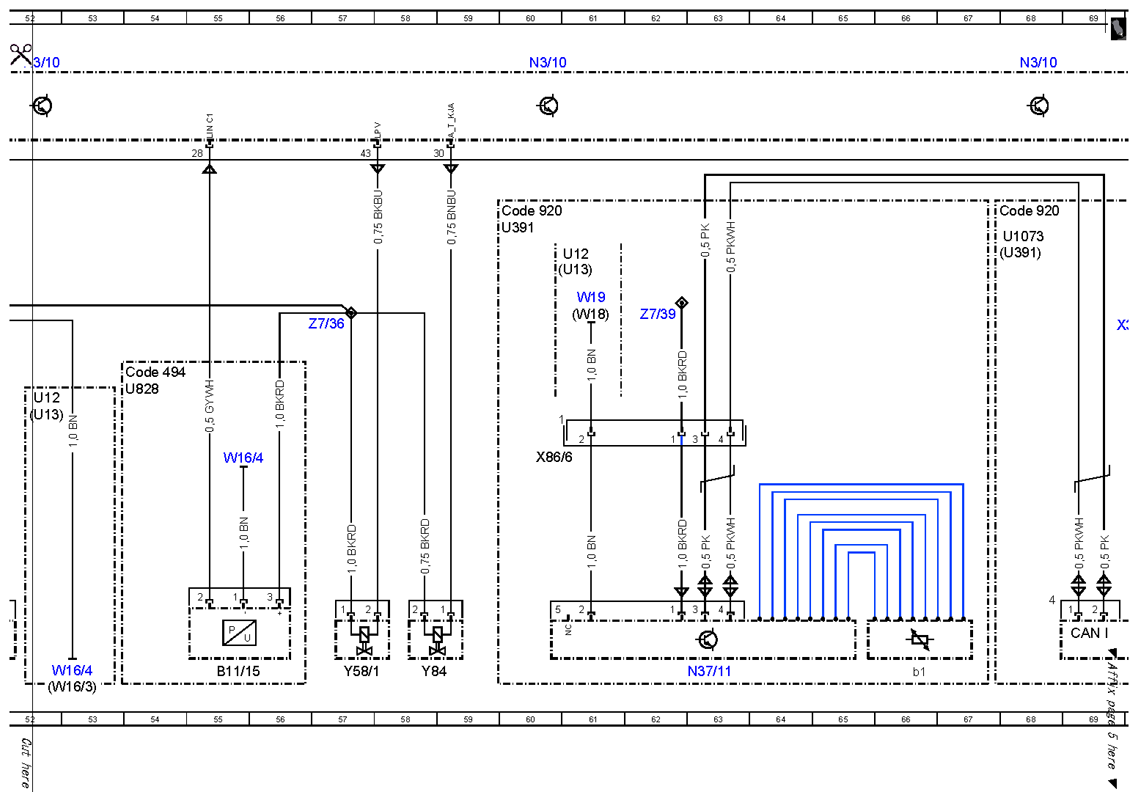

Fig 4: Gasoline Direct Injection System Control Unit - Wiring Diagram (4 Of 7)
G10082156Courtesy of MERCEDES-BENZ USA

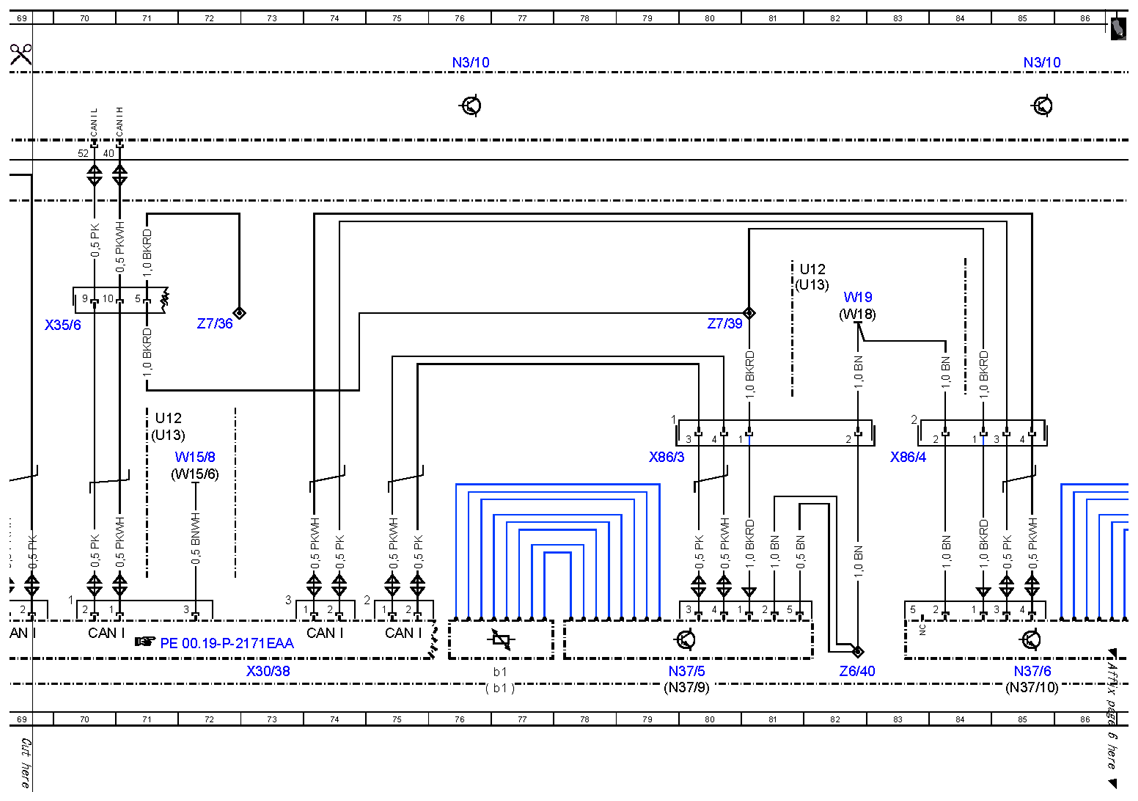

Fig 5: Gasoline Direct Injection System Control Unit - Wiring Diagram (5 Of 7)
G10082157Courtesy of MERCEDES-BENZ USA

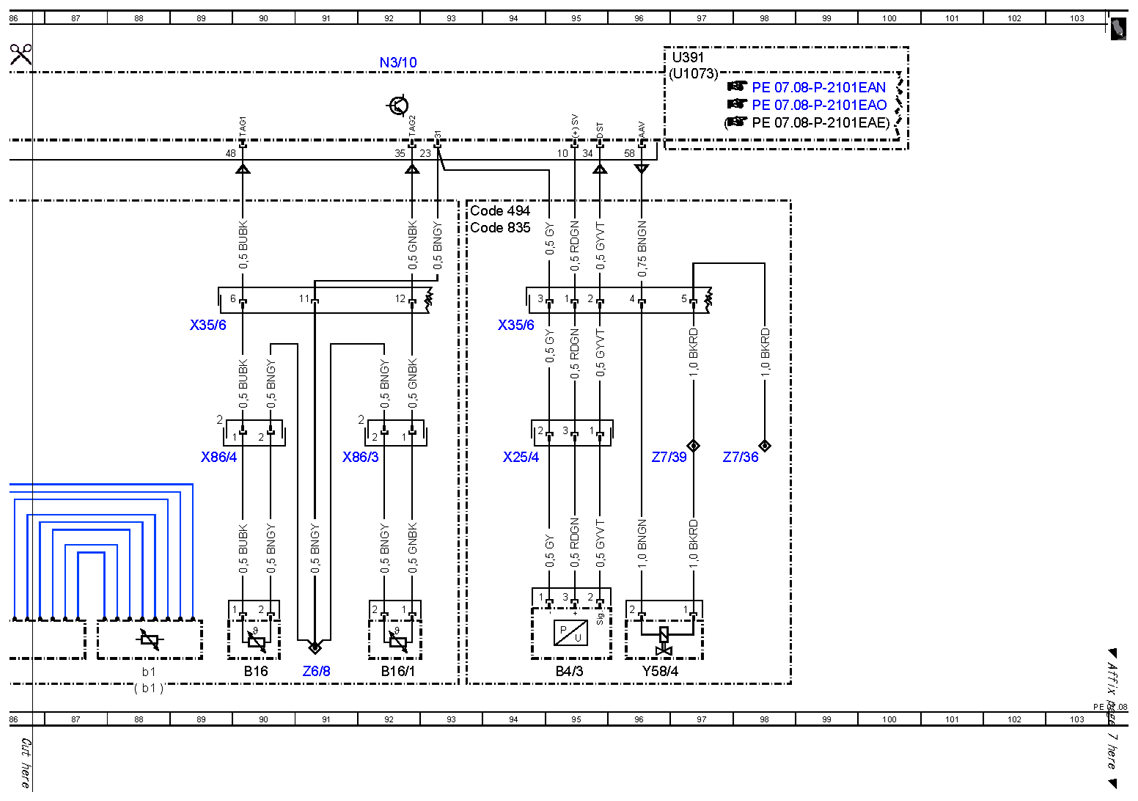

Fig 6: Gasoline Direct Injection System Control Unit - Wiring Diagram (6 Of 7)
G10082158Courtesy of MERCEDES-BENZ USA

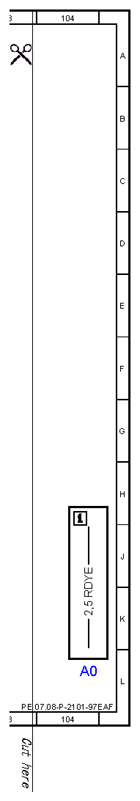

Fig 7: Gasoline Direct Injection System Control Unit - Wiring Diagram (7 Of 7)
G10082159Courtesy of MERCEDES-BENZ USA
