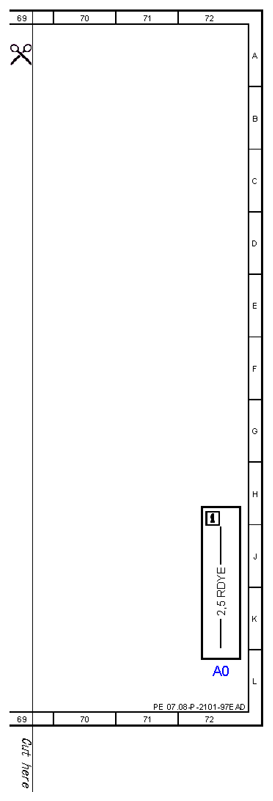

| A0 |
Color code key |
72L |
| B11/15 |
Radiator sensor for engine diagnosis |
39L |
| B16 |
Temperature sensor upstream of NOx storage catalytic converter, right |
42L |
| B16/1 |
Temperature sensor upstream of NOx storage catalytic converter, left |
45L |
| B37 |
Accelerator pedal sensor |
28L |
| B4/3 |
Fuel tank pressure sensor |
33L |
| CAN C |
Drive train CAN |
16K |
| CAN E |
Chassis CAN |
19K |
| CAN I |
Drive train sensor CAN |
46K |
| CAN I |
Drive train sensor CAN |
53K |
| CAN I |
Drive train sensor CAN |
52K |
| F32 |
Front electrical prefuse box |
23L |
| F32f151 |
Prefuse 151 |
21K |
| M4/7 |
Combustion engine and air conditioning with integrated control fan motor |
26L |

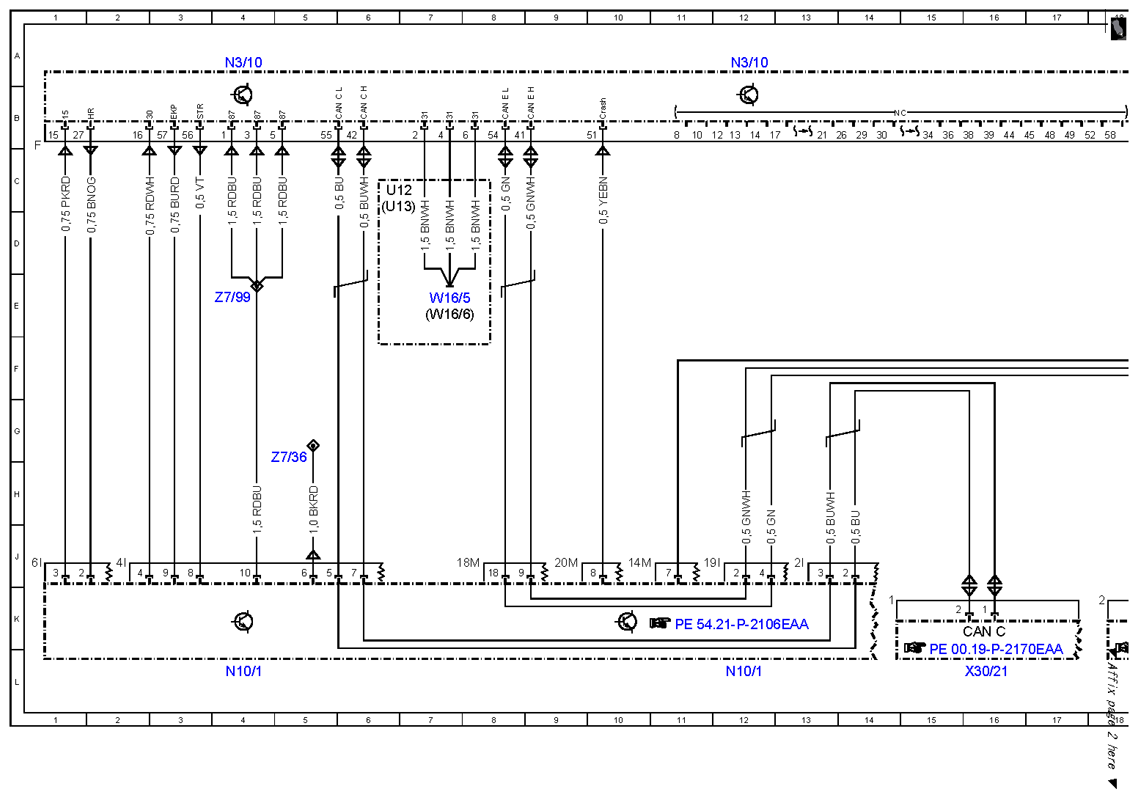

| N10/1 |
Front SAM control unit with fuse and relay module |
4L |
| N10/1 |
Front SAM control unit with fuse and relay module |
12L |

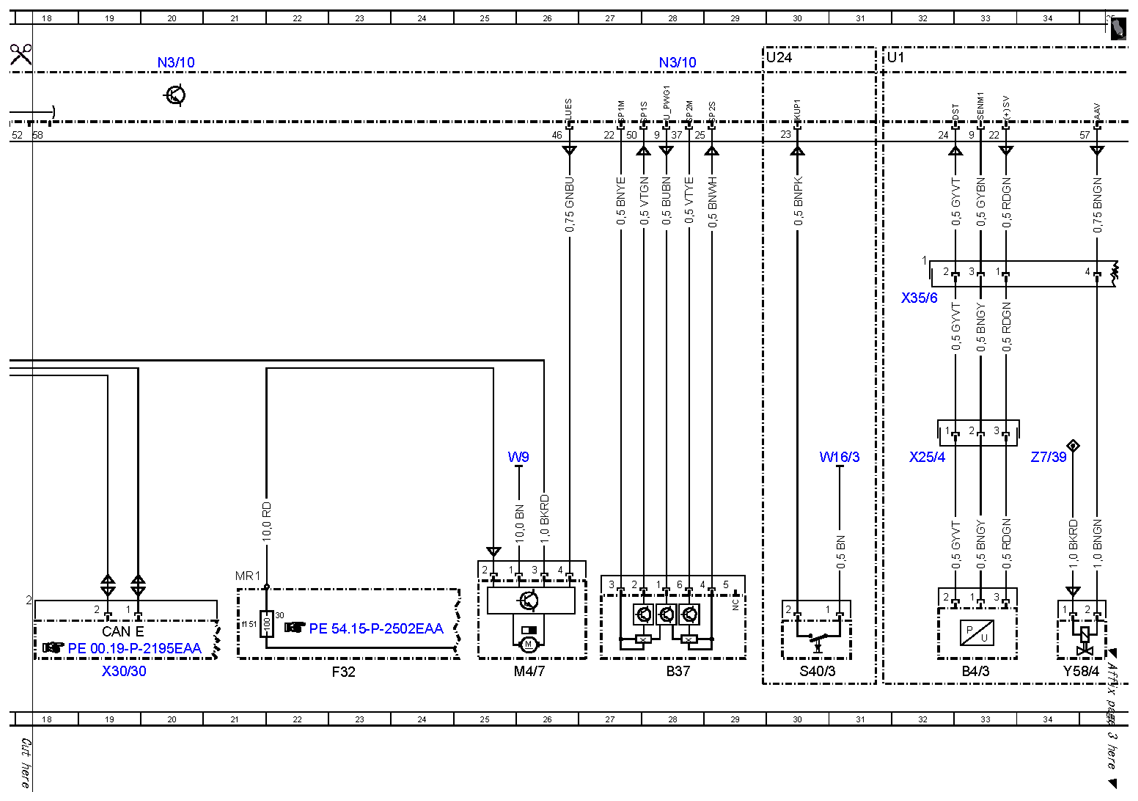

| N3/10 |
ME-SFI [ME] control unit |
4A |
| N3/10 |
ME-SFI [ME] control unit |
12A |
| N3/10 |
ME-SFI [ME] control unit |
20A |
| N3/10 |
ME-SFI [ME] control unit |
28A |
| N3/10 |
ME-SFI [ME] control unit |
36A |
| N3/10 |
ME-SFI [ME] control unit |
44A |

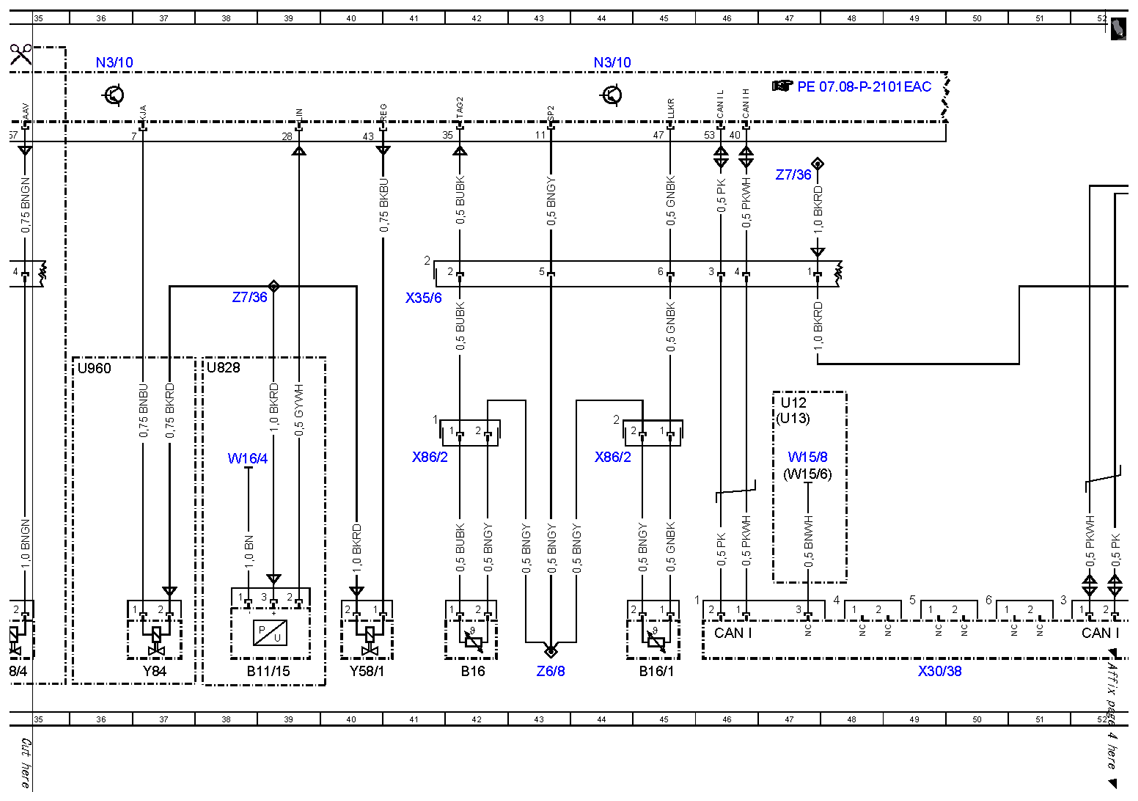

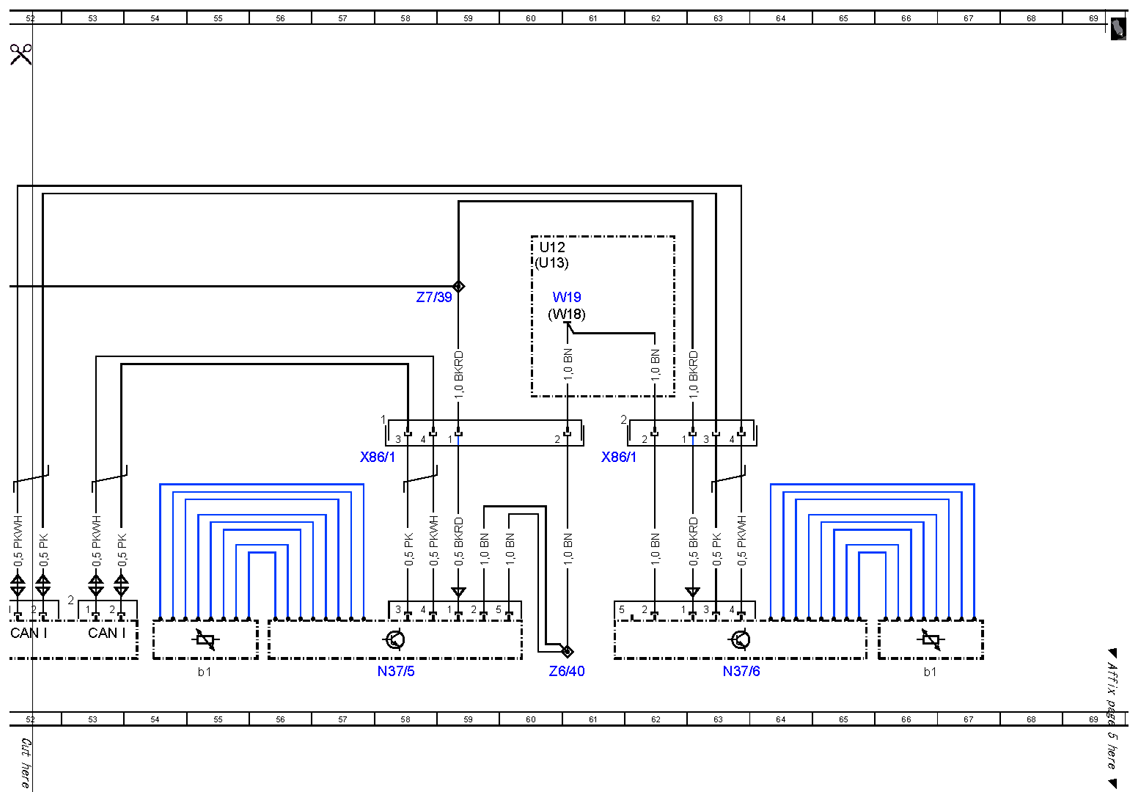

| N37/5 |
Left nitrogen oxides control unit |
58L |
| N37/5b1 |
Left NOx sensor |
55L |
| N37/6 |
Right nitrogen oxides control unit |
63L |
| N37/6b1 |
Right NOx sensor |
66L |
| S40/3 |
Clutch pedal switch |
30L |
| U1 |
Valid for USA |
31A |
| U12 |
Valid for left-hand drive vehicles |
6C |
| U12 |
Valid for left-hand drive vehicles |
47G |
| U12 |
Valid for left-hand drive vehicles |
60D |
| U13 |
Valid for right-hand drive vehicles |
6C |
| U13 |
Valid for right-hand drive vehicles |
47G |
| U13 |
Valid for right-hand drive vehicles |
60D |
| U24 |
Valid for manual transmission |
30A |
| U828 |
Valid for SULEV |
38F |
| U960 |
Valid for radiator shutters |
36F |
| W15/6 |
Ground point (left front footwell CAN) |
47H |
| W15/8 |
Ground point (right front footwell CAN) |
47H |
| W16/3 |
Left major assembly compartment ground point |
31H |
| W16/4 |
Right wheelhouse ground point |
38H |
| W16/5 |
Left major assembly compartment electronics ground point |
7E |
| W16/6 |
Right major assembly compartment ground point |
7E |
| W18 |
Left front seat crossmember ground point |
60E |
| W19 |
Right front seat crossmember ground point |
60E |
| W9 |
Left front ground point (at lamp unit) |
25H |
| X25/4 |
Fuel tank electrical connector |
32H |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
16L |
| X30/30 |
Vehicle floor chassis CAN voltage distributor electrical connector |
19L |
| X30/38 |
Potential distributor electrical connector (CAN I) |
49L |
| X35/6 |
Instrument panel and module box electrical connector |
32E |
| X35/6 |
Instrument panel and module box electrical connector |
41E |
| X86/1 |
Nitrogen oxides control unit electrical connector |
58H |
| X86/1 |
Nitrogen oxides control unit electrical connector |
61H |
| X86/2 |
Electrical connector/temperature sensor/NOx storage catalytic converter |
41H |
| X86/2 |
Electrical connector/temperature sensor/NOx storage catalytic converter |
44H |
| Y58/1 |
Purge control valve |
40L |
| Y58/4 |
Activated charcoal filter shutoff valve |
34L |
| Y84 |
Radiator shutters actuator |
37L |
| Z6/40 |
NOx sensor connector sleeve |
60L |
| Z6/8 |
Sensor ground connector sleeve |
43L |
| Z7/36 |
Circuit 87 M2e connector sleeve |
5G |
| Z7/36 |
Circuit 87 M2e connector sleeve |
38E |
| Z7/36 |
Circuit 87 M2e connector sleeve |
47C |
| Z7/39 |
Circuit 87 M2i connector sleeve |
34G |
| Z7/39 |
Circuit 87 M2i connector sleeve |
58E |
| Z7/99 |
Circuit 87 connector sleeve M4e |
4E |
