Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97EAC

Code: Designation: Position:
A0 Color code key 80A
A16/1 Right knock sensor 2L
A16/2 Left knock sensor 1L
A9 Refrigerant compressor 77L
B11/4 Coolant temperature sensor 63L
B2/5 Hot film mass air flow sensor 30L
B2/5b1 Intake air temperature sensor 31L
B28 Pressure sensor 43L
B4/6 Rail pressure sensor 44L
B50 Fuel temperature sensor 62L
B6/4 Left intake camshaft Hall sensor 38L
B6/5 Right intake camshaft Hall sensor 35L
B6/6 Left exhaust camshaft Hall sensor 40L
B6/7 Right exhaust camshaft Hall sensor 36L
B70 Crankshaft Hall sensor 46L
C4/1 Radio interference suppression capacitor 1 32L
C4/2 Radio interference suppression capacitor 2 21L
G3/3 Left oxygen sensor upstream of catalytic converter 56L
G3/3x1 Electrical connector for left oxygen sensor upstream of catalytic converter 54J
G3/4 Right oxygen sensor upstream of catalytic converter 53L
G3/4x1 Electrical connector for right oxygen sensor upstream of catalytic converter 51J
G3/5 Left oxygen sensor downstream of catalytic converter 50L
G3/5x1 Electrical connector for left oxygen sensor downstream of catalytic converter 50J
G3/6 Right oxygen sensor downstream of catalytic converter 48L
G3/6x1 Electrical connector for right oxygen sensor downstream of catalytic converter 47J
LIN C1 Drive train LIN 79B
M16/45 Exhaust gas recirculation actuator motors 66L
M16/45b1 Right Hall sensor 65L
M16/45b2 Left Hall sensor 68L
M16/45m1 Right exhaust gas recirculation actuation motor 65L
M16/45m2 Left exhaust gas recirculation actuation motor 67L
M16/6 Throttle valve actuator 11L
M16/6m1 Actuator motor 11K
M16/6r1 Actual value potentiometer 1 12K
M16/6r2 Actual value potentiometer 2 12K
M16/6r3 Sliding contact 1 actual value potentiometer 11K
M16/6r4 Sliding contact 2 actual value potentiometer 10K
N10/1 Front SAM control unit with fuse and relay module 73L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 61A
N3/10 ME-SFI [ME] control unit 69A
N3/10 ME-SFI [ME] control unit 77A
R4 Spark plugs 14L
R4 Spark plugs 18L
R4 Spark plugs 16L
R4 Spark plugs 25L
R4 Spark plugs 23L
R4 Spark plugs 27L
S43 Oil level check switch 3L
T1/1 Cylinder 1 ignition coil 14K
T1/2 Cylinder 2 ignition coil 15K
T1/3 Cylinder 3 ignition coil 17K
T1/4 Cylinder 4 ignition coil 22K
T1/5 Cylinder 5 ignition coil 24K
T1/6 Cylinder 6 ignition coil 26K
U12 Valid for left-hand drive vehicles 69H
U13 Valid for right-hand drive vehicles 69H
U904 Wiring harness installed but nonfunctional 72J
W11w1 Left cylinder bank ground point (engine) 21G
W11w1 Left cylinder bank ground point (engine) 24G
W11w2 Right cylinder bank ground point (engine) 16G
W11w2 Right cylinder bank ground point (engine) 32G
W16/5 Left major assembly compartment electronics ground point 70L
W16/6 Right major assembly compartment ground point 70L
X26 Interior and engine wiring harness electrical connector 70G
Y110 Coolant thermostat 61L
Y125 Low-temperature circuit shutoff valve 57L
Y16/2 Heating system shutoff valve 59L
Y22/6 Intake manifold switchover valve 60L
Y49/4 Left intake camshaft solenoid 42L
Y49/5 Right intake camshaft solenoid 20L
Y49/6 Left exhaust camshaft solenoid 41L
Y49/7 Right exhaust camshaft solenoid 19L
Y74 Pressure regulator valve 33L
Y76/1 Cylinder 1 fuel injector 4L
Y76/2 Cylinder 2 fuel injector 5L
Y76/3 Cylinder 3 fuel injector 6L
Y76/4 Cylinder 4 fuel injector 7L
Y76/5 Cylinder 5 fuel injector 8L
Y76/6 Cylinder 6 fuel injector 9L
Y94 Quantity control valve 28L
Z10 Connector sleeve 2 29G
Z5z1 Cross section reduction connector sleeve 45G
Z5z2 Connector sleeve in wiring harness 67E
Z6z1 Circuit 31 connector sleeve 15E
Z6z2 Circuit 31 connector sleeve 25E
Z6z2 Circuit 31 connector sleeve 70E
Z7/35z2 Circuit 87 M1e connector sleeve 39G
Z7/35z2 Circuit 87 M1e connector sleeve 24E
Z7/35z2 Circuit 87 M1e connector sleeve 71E
Z7/36z1 Circuit 87 M2e connector sleeve 54G
Z7/36z1 Circuit 87 M2e connector sleeve 58G
Z7/36z1 Circuit 87 M2e connector sleeve 48E
Z7/36z1 Circuit 87 M2e connector sleeve 72E
Z7/38z1 Circuit 87 M1i connector sleeve 34G
Z7/38z1 Circuit 87 M1i connector sleeve 18E
Z7/38z1 Circuit 87 M1i connector sleeve 73E
Z7/38z2 Circuit 87 M1i connector sleeve 34E
Z7/43 Sensor ground connector sleeve 63G
Z7/43 Sensor ground connector sleeve 67G
Z7/44 Sensor ground connector sleeve 37G
Z7/44 Sensor ground connector sleeve 49G
Z7/44 Sensor ground connector sleeve 44E
Z7/60 5V output connector sleeve 28G

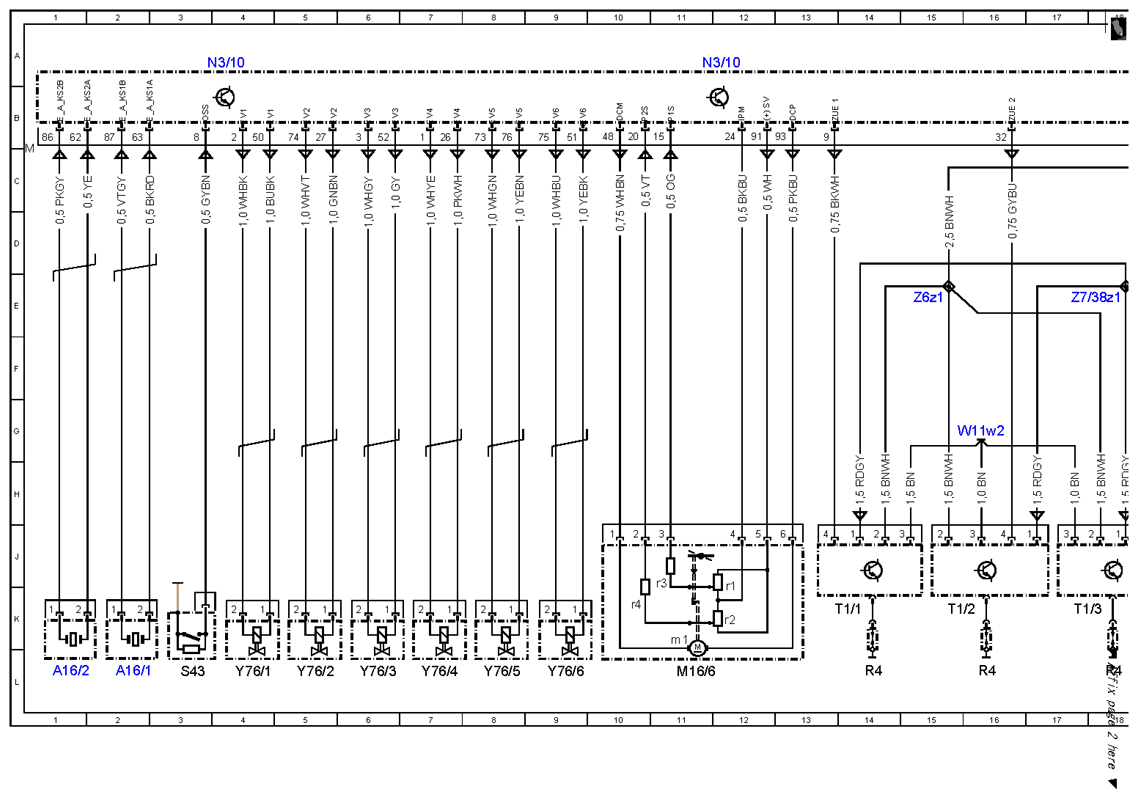

Fig 1: Gasoline Direct Injection System Control Unit - Wiring Diagram (1 Of 5)
G10082137Courtesy of MERCEDES-BENZ USA

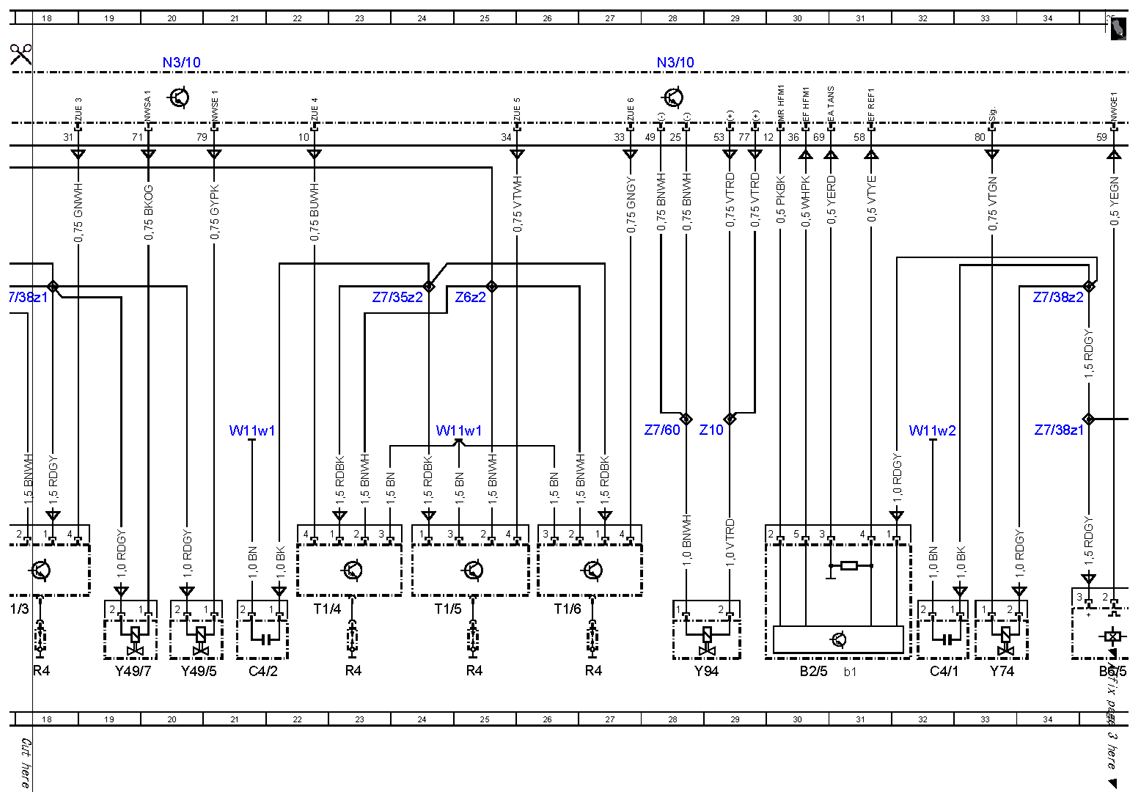

Fig 2: Gasoline Direct Injection System Control Unit - Wiring Diagram (2 Of 5)
G10082138Courtesy of MERCEDES-BENZ USA

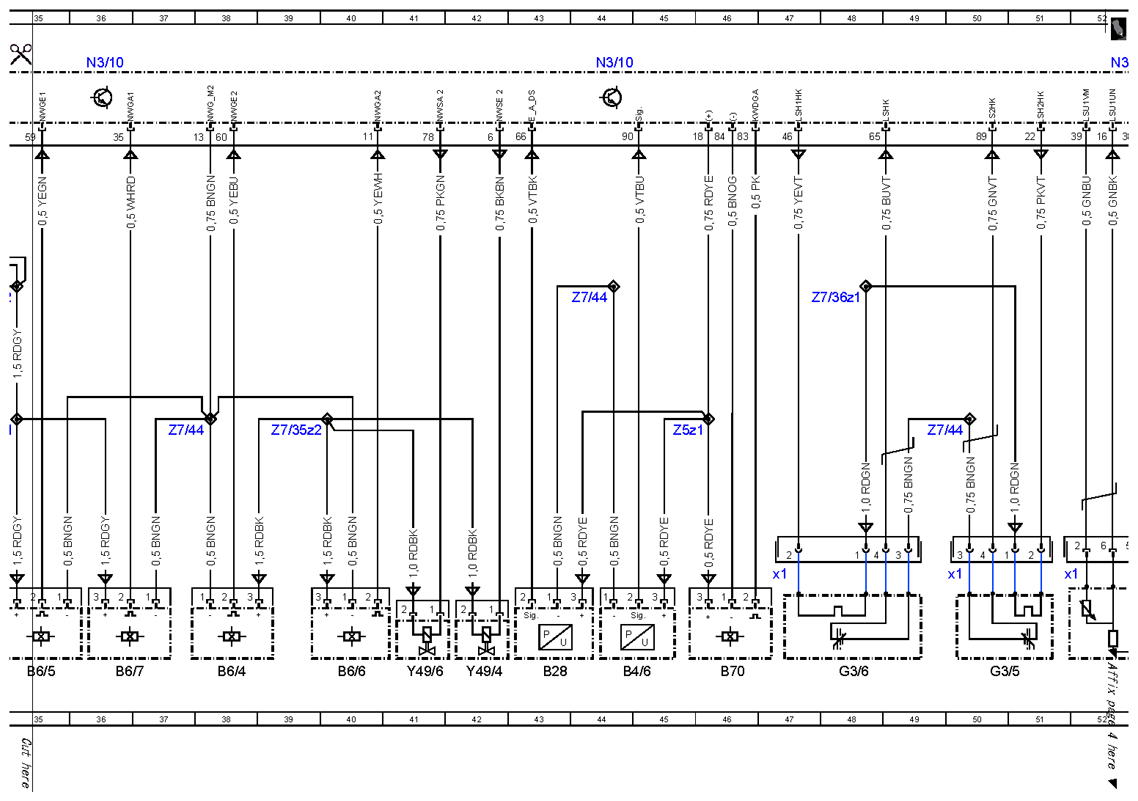

Fig 3: Gasoline Direct Injection System Control Unit - Wiring Diagram (3 Of 5)
G10082139Courtesy of MERCEDES-BENZ USA

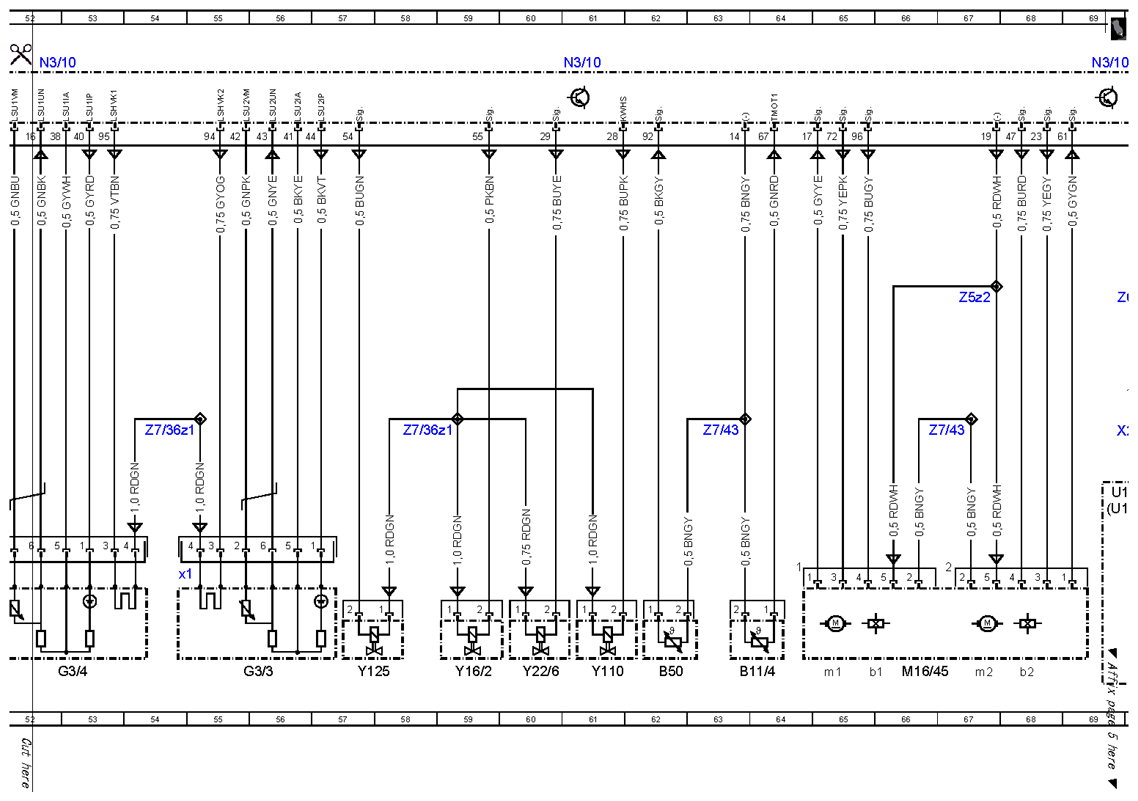

Fig 4: Gasoline Direct Injection System Control Unit - Wiring Diagram (4 Of 5)
G10082140Courtesy of MERCEDES-BENZ USA

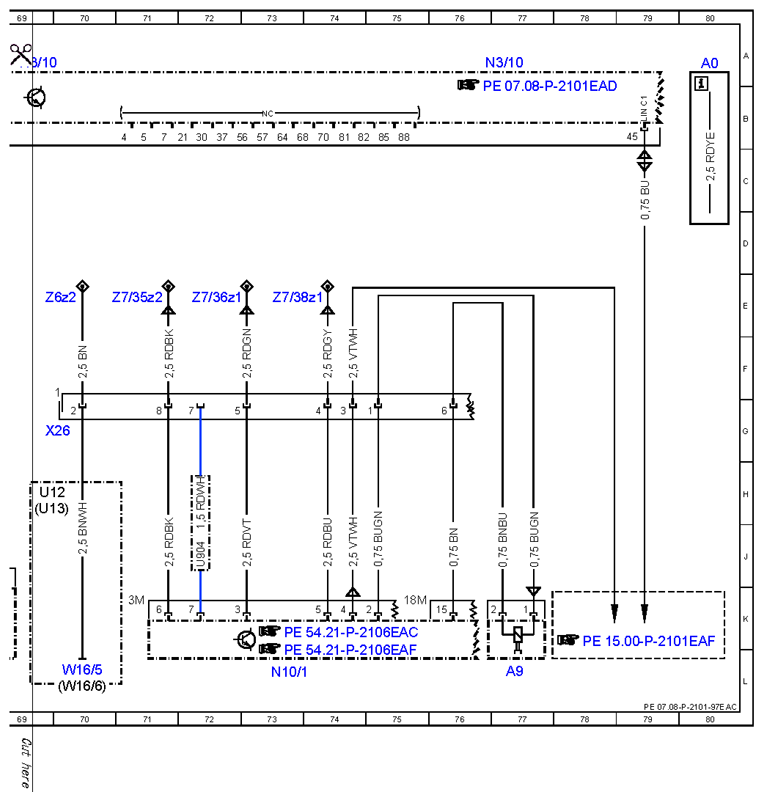

Fig 5: Gasoline Direct Injection System Control Unit - Wiring Diagram (5 Of 5)
G10082141Courtesy of MERCEDES-BENZ USA
