Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97EAB

Code: Designation: Position:
A0 Color code key 72L
A9 Refrigerant compressor 40L
B37 Accelerator pedal sensor 53L
B4/3 Fuel tank pressure sensor 60L
B79/2 Transmission neutral position position sensor 57L
CAN C Drive train CAN 26K
CAN E Chassis CAN 29K
Code 494 USA version 50A
Code 498 Japan version 31G
Code 835 South Korea version 60A
Code B03 ECO start/stop function 16E
Code B03 ECO start/stop function 41F
Code B03 ECO start/stop function 54A
F32 Front electrical prefuse box 44L
F32f151 Prefuse 151 42K
M33 Electric air pump 33L
M4/7 Combustion engine and air conditioning with integrated control fan motor 47L
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1 Front SAM control unit with fuse and relay module 13L
N10/1 Front SAM control unit with fuse and relay module 21L
N10/1 Front SAM control unit with fuse and relay module 64L
N10/1f22 Fuse 22 18L
N10/1f23 Fuse 23 20L
N10/1f24 Fuse 24 19L
N10/1f25 Fuse 25 6L
N10/1f27 Fuse 27 2L
N10/1f32 Fuse 32 11L
N10/1f6 Fuse 6 8L
N10/1kM Starter circuit 50 relay 4L
N10/1kN Engine circuit 87 relay 12L
N10/1kP Secondary air injection relay 10L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 59A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 67A
S40/3 Clutch pedal switch 49L
S40/5 Start enable clutch pedal switch 51L
S40/5 Start enable clutch pedal switch 55L
U12 Valid for left-hand drive vehicles 2C
U13 Valid for right-hand drive vehicles 2C
U19 Valid for standard equipment 64C
U24 Valid for manual transmission 48A
U24 Valid for manual transmission 55A
U240 Valid for all except ECO start/stop function 41F
U515 Valid for secondary air injection 31F
U54 Valid for all except Japan 31G
U960 Valid for radiator shutters 67F
W16/3 Left major assembly compartment ground point 51H
W16/3 Left major assembly compartment ground point 49H
W16/3 Left major assembly compartment ground point 55H
W16/5 Left major assembly compartment electronics ground point 3E
W16/6 Right major assembly compartment ground point 3F
W46 Air pump ground point 33H
W9 Left front ground point (at lamp unit) 47H
X220 Manual transmission neutral position sensor electrical connector 56H
X25/4 Fuel tank electrical connector 59H
X26 Interior and engine wiring harness electrical connector 35H
X26/2 Engine wiring harness electrical connector 32H
X30/21 Drive train CAN voltage distributor electrical connector 26L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 29L
X35/6 Instrument panel and module box electrical connector 56E
Y58/1 Purge control valve 67L
Y58/4 Activated charcoal filter shutoff valve 62L
Y84 Radiator shutters actuator 68L
Z7/36 Circuit 87 M2e connector sleeve 68G
Z7/36 Circuit 87 M2e connector sleeve 63E

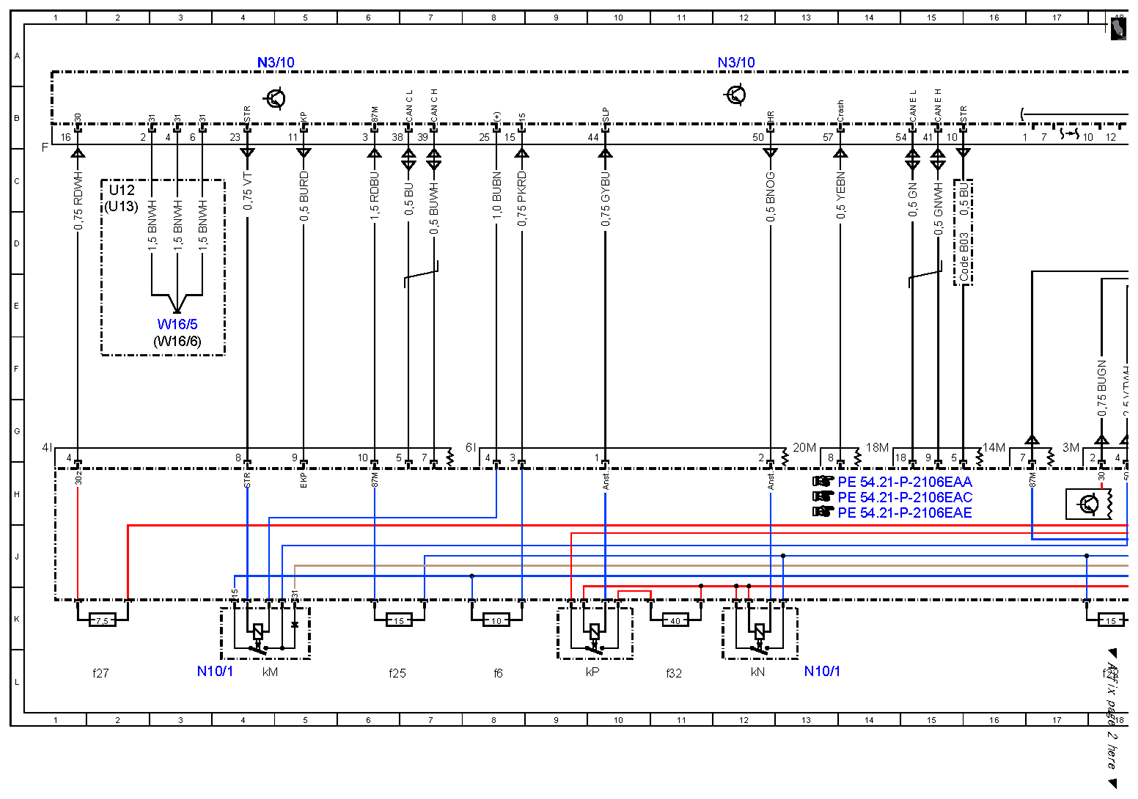

Fig 1: Gasoline Direct Injection System Control Unit - Wiring Diagram (1 Of 5)
G10082132Courtesy of MERCEDES-BENZ USA

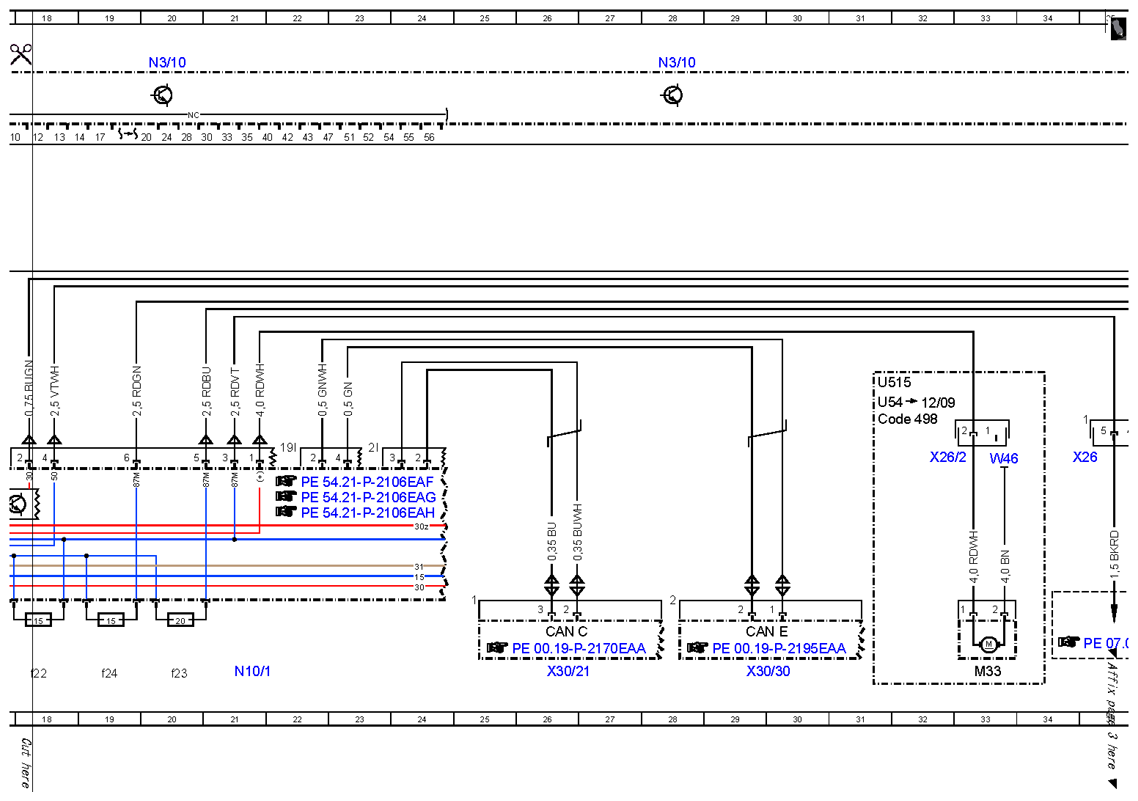

Fig 2: Gasoline Direct Injection System Control Unit - Wiring Diagram (2 Of 5)
G10082133Courtesy of MERCEDES-BENZ USA

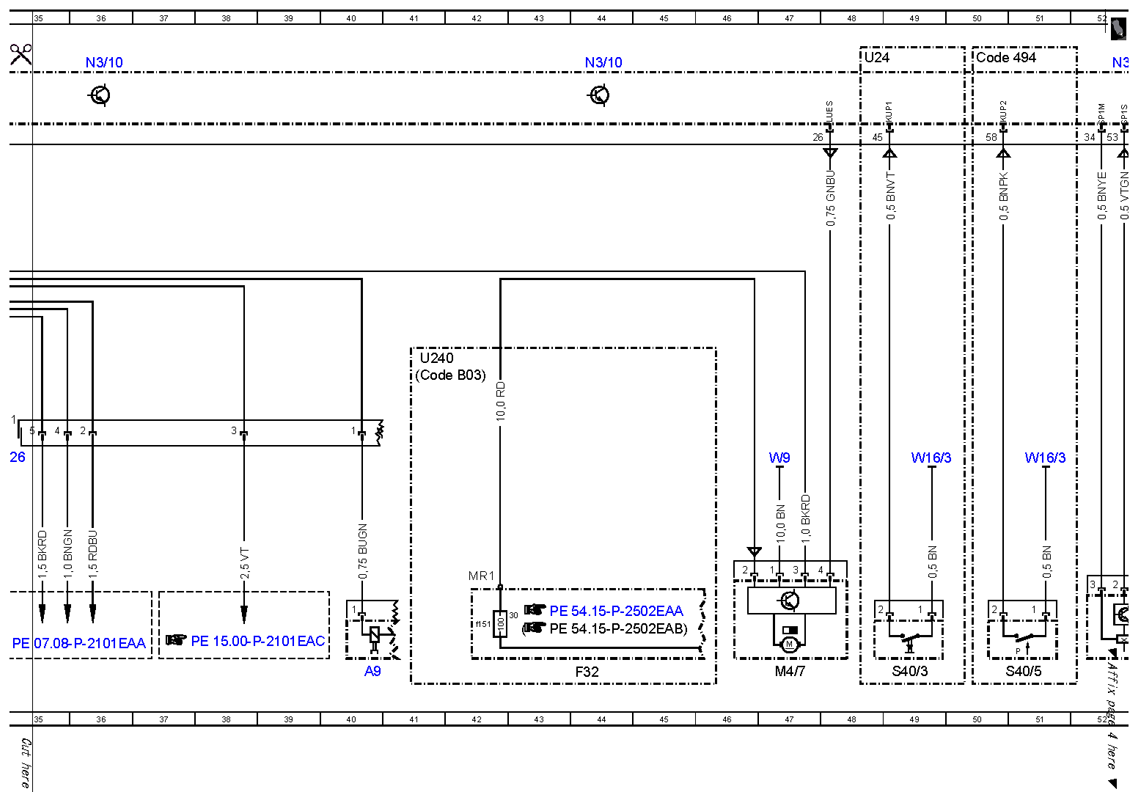

Fig 3: Gasoline Direct Injection System Control Unit - Wiring Diagram (3 Of 5)
G10082134Courtesy of MERCEDES-BENZ USA

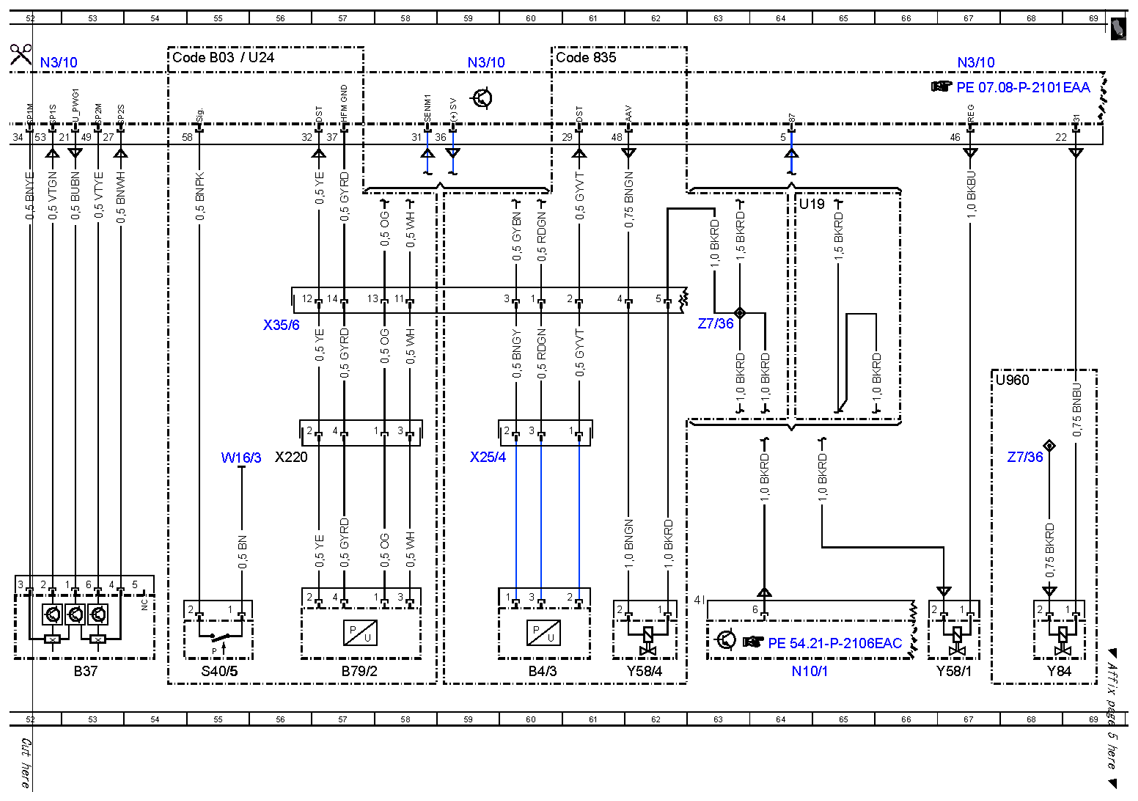

Fig 4: Gasoline Direct Injection System Control Unit - Wiring Diagram (4 Of 5)
G10082135Courtesy of MERCEDES-BENZ USA

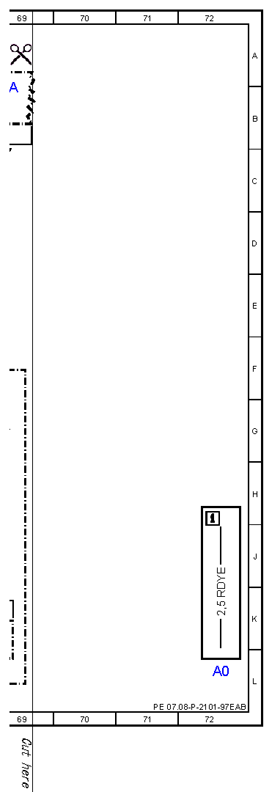

Fig 5: Gasoline Direct Injection System Control Unit - Wiring Diagram (5 Of 5)
G10082136Courtesy of MERCEDES-BENZ USA
