Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97EAH

Code: Designation: Position:
A0 Color code key 80L
A9 Refrigerant compressor 40L
A9/7 Refrigerant compressor with magnetic clutch 46L
B16/15 Temperature sensor upstream of SCR catalytic converter 74L
B19/7 Temperature sensor upstream of catalytic converter 76L
B28/16 Differential pressure sensor/diesel particulate filter for onboard diagnostics (OBD) 69L
B28/8 Differential pressure sensor (DPF) 67L
B28/8 Differential pressure sensor (DPF) 64L
B37 Accelerator pedal sensor 55L
B79/2 Transmission neutral position position sensor 61L
CAN I Drive train sensor CAN 72K
Code 474 Diesel particulate filter 62F
Code 474 Diesel particulate filter 67A
Code 494 USA version 68A
Code B03 ECO start/stop function 24H
Code B03 ECO start/stop function 14E
Code B03 ECO start/stop function 58A
Code B09 Refrigerant compressor with magnetic clutch 42D
Code U77 BLUETEC (SCR) diesel exhaust treatment 70A
F32 Front electrical prefuse box 27L
F32f151 Prefuse 151 25K
G3/2 Oxygen sensor upstream of catalytic converter 52L
G3/2x1 Electrical connector for oxygen sensor upstream of catalytic converter 51J
M1 Starter 38L
M4/7 Combustion engine and air conditioning with integrated control fan motor 30L
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 13L
N10/1 Front SAM control unit with fuse and relay module 19L
N10/1f22 Fuse 22 19L
N10/1f23 Fuse 23 20L
N10/1f24 Fuse 24 21L
N10/1f25 Fuse 25 15L
N10/1f27 Fuse 27 6L
N10/1f6 Fuse 6 11L
N10/1kM Starter circuit 50 relay 7L
N10/1kN Engine circuit 87 relay 12L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 28A
N3/9 CDI control unit 20A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 52A
N3/9 CDI control unit 62A
N3/9 CDI control unit 77A
N3/9 CDI control unit 70A
S40/3 Clutch pedal switch 57L
S40/5 Start enable clutch pedal switch 59L
U12 Valid for left-hand drive vehicles 9C
U12 Valid for left-hand drive vehicles 34D
U12 Valid for left-hand drive vehicles 48E
U12 Valid for left-hand drive vehicles 47H
U13 Valid for right-hand drive vehicles 9C
U13 Valid for right-hand drive vehicles 34E
U13 Valid for right-hand drive vehicles 48E
U19 Valid for standard equipment 4C
U24 Valid for manual transmission 56A
U24 Valid for manual transmission 59A
U240 Valid for all except ECO start/stop function 24H
U25 Valid for automatic transmission 66A
U486 Valid for refrigerant compressor 39H
U960 Valid for radiator shutters 1C
U963 Valid for piezo fuel injector 36H
U964 Valid for all except piezo fuel injector 35J
W16/3 Left major assembly compartment ground point 57H
W16/3 Left major assembly compartment ground point 59H
W16/3 Left major assembly compartment ground point 49E
W16/3 Left major assembly compartment ground point 48J
W16/4 Right wheelhouse ground point 49E
W16/5 Left major assembly compartment electronics ground point 10E
W16/5 Left major assembly compartment electronics ground point 35E
W16/6 Right major assembly compartment ground point 10F
W16/6 Right major assembly compartment ground point 35E
W9 Left front ground point (at lamp unit) 30H
X220 Manual transmission neutral position sensor electrical connector 60H
X26 Interior and engine wiring harness electrical connector 31H
X26/7 Rear engine compartment electrical connector 43H
X30/38 Potential distributor electrical connector (CAN I) 72L
X35/6 Instrument panel and module box electrical connector 71F
X35/6 Instrument panel and module box electrical connector 60E
X86/4 Right nitrogen oxides control unit electrical connector 74H
Y74 Pressure regulator valve 37L
Y84 Radiator shutters actuator 2L
Z111 Air conditioning 12 Volt connector sleeve (1) 46E
Z6 Circuit 31 connector sleeve 35L
Z6/8 Sensor ground connector sleeve 75D
Z6/8 Sensor ground connector sleeve 44E
Z7/35 Circuit 87 M1e connector sleeve 8E
Z7/36 Circuit 87 M2e connector sleeve 4E
Z7/43 Sensor ground connector sleeve 64E
Z7/55 Connector sleeve 2, sensor voltage 63E
Z7/5z1 Circuit 87 connector sleeve 34L
Z7/5z2 Circuit 87 connector sleeve 32L
Z7/5z3 Circuit 87 connector sleeve 33L
Z7/73 Circuit 87 connector sleeve 15E

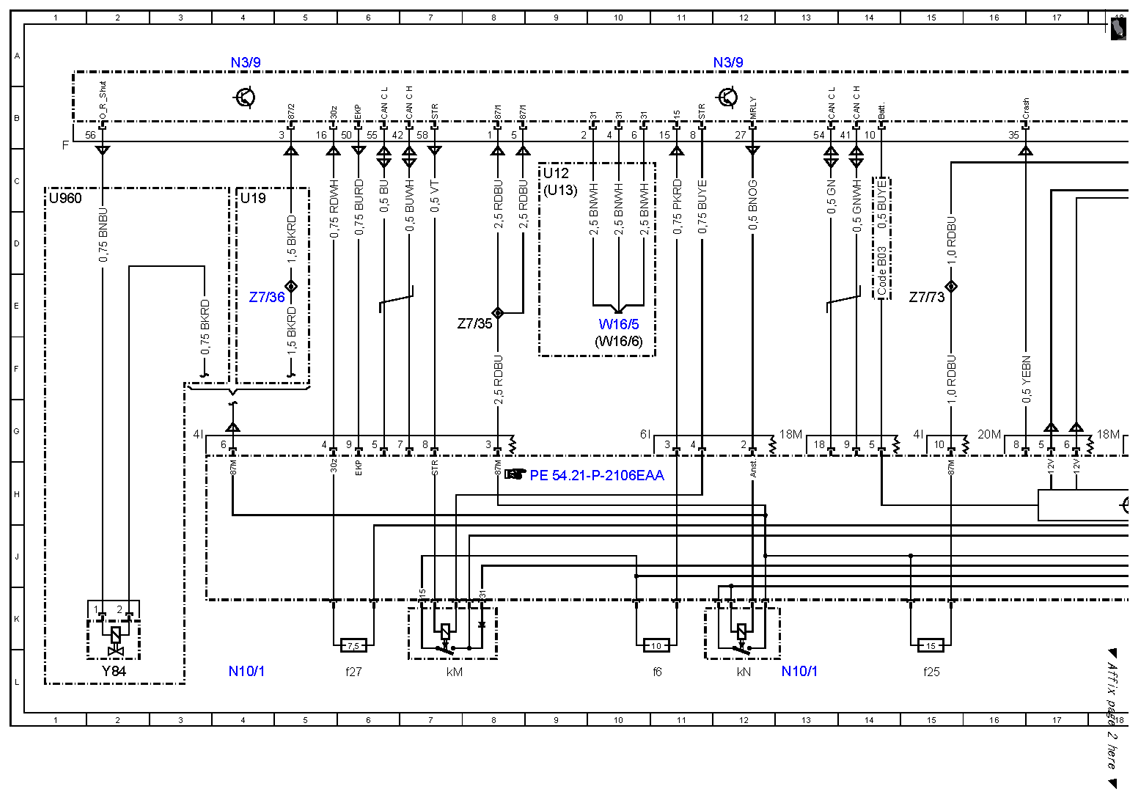

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (1 Of 5)
G10082235Courtesy of MERCEDES-BENZ USA

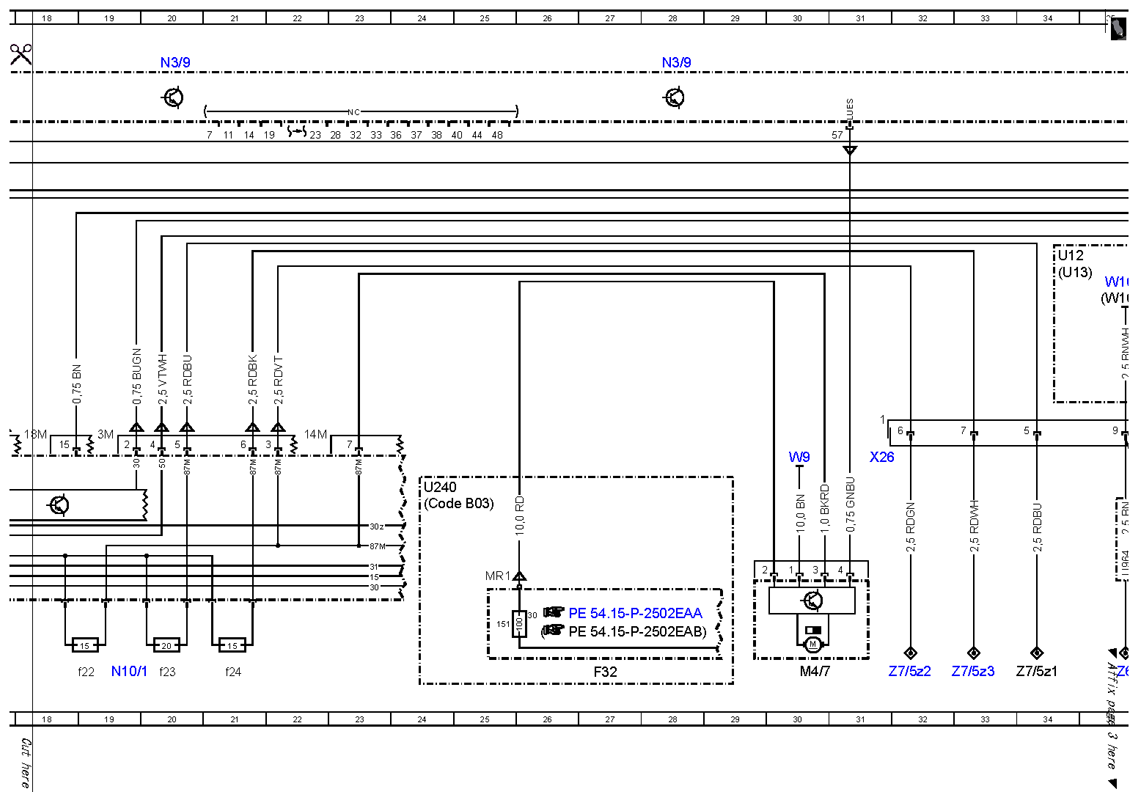

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (2 Of 5)
G10082236Courtesy of MERCEDES-BENZ USA

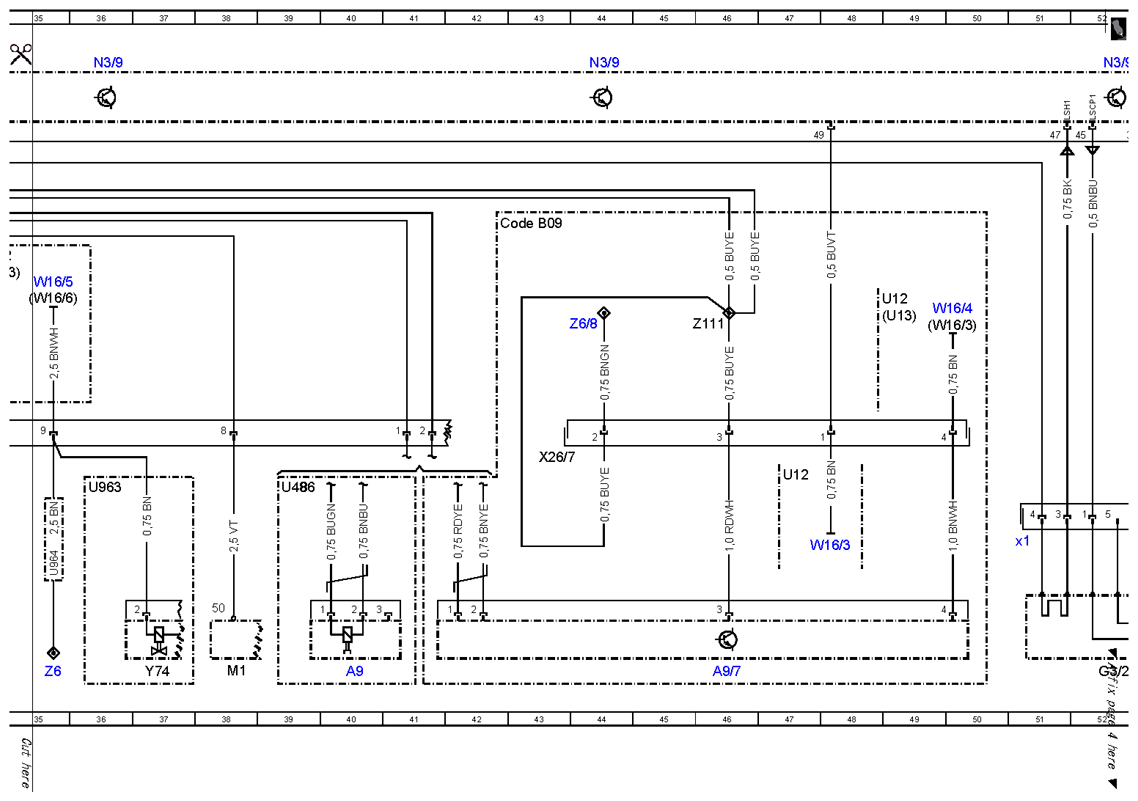

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (3 Of 5)
G10082237Courtesy of MERCEDES-BENZ USA

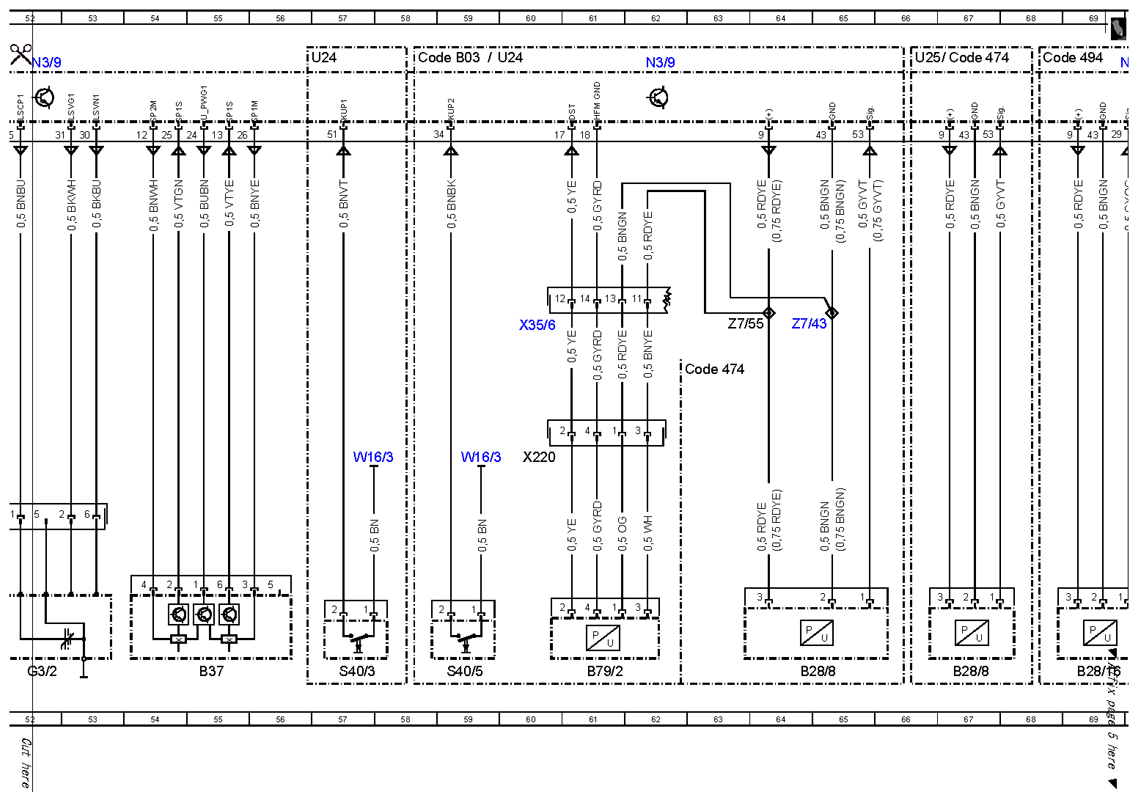

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (4 Of 5)
G10082238Courtesy of MERCEDES-BENZ USA

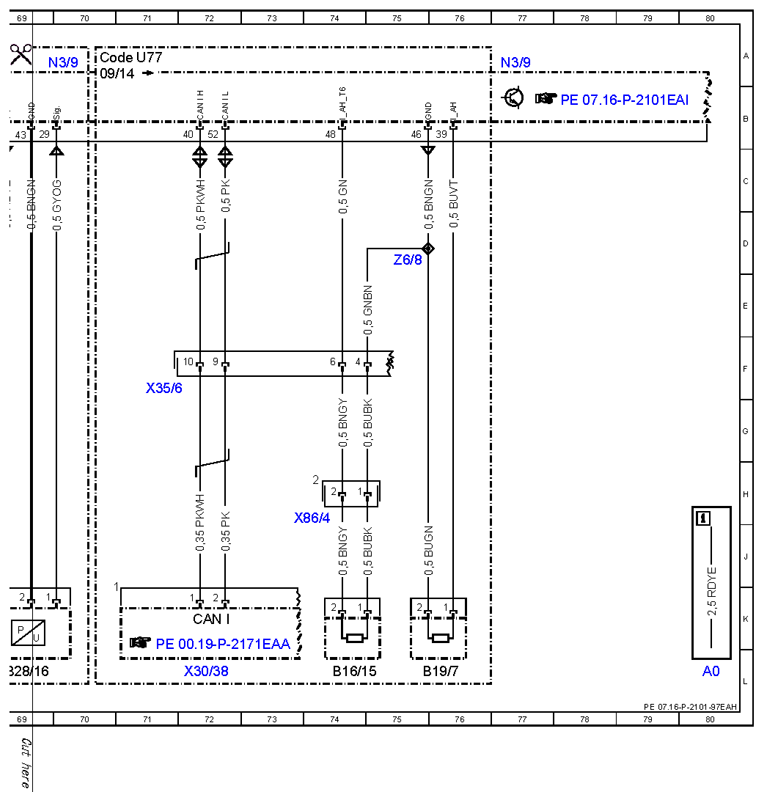

Fig 5: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (5 Of 5)
G10082239Courtesy of MERCEDES-BENZ USA
