Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97EAE

Code: Designation: Position:
A0 Color code key 72L
A9 Refrigerant compressor 38L
A9/7 Refrigerant compressor with magnetic clutch 42L
B19/9 Temperature sensor upstream of diesel particulate filter 66L
B28/16 Differential pressure sensor/diesel particulate filter for onboard diagnostics (OBD) 64L
B28/8 Differential pressure sensor (DPF) 60L
B28/8 Differential pressure sensor (DPF) 62L
B37 Accelerator pedal sensor 50L
B79/2 Transmission neutral position position sensor 56L
Code 474 Diesel particulate filter 58F
Code 474 Diesel particulate filter 65A
Code 474 Diesel particulate filter 62A
Code 494 USA version 63A
Code B03 ECO start/stop function 23H
Code B03 ECO start/stop function 14E
Code B03 ECO start/stop function 54A
F32 Front electrical prefuse box 26L
F32f151 Prefuse 151 24K
G3/2 Oxygen sensor upstream of catalytic converter 48L
G3/2x1 Electrical connector for oxygen sensor upstream of catalytic converter 47J
M1 Starter 36L
M4/7 Combustion engine and air conditioning with integrated control fan motor 29L
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 11L
N10/1 Front SAM control unit with fuse and relay module 12L
N10/1 Front SAM control unit with fuse and relay module 22L
N10/1f22 Fuse 22 18L
N10/1f23 Fuse 23 20L
N10/1f24 Fuse 24 21L
N10/1f25 Fuse 25 14L
N10/1f27 Fuse 27 5L
N10/1f6 Fuse 6 10L
N10/1kM Starter circuit 50 relay 7L
N10/1kN Engine circuit 87 relay 11L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 28A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 53A
N3/9 CDI control unit 60A
N3/9 CDI control unit 68A
S40/3 Clutch pedal switch 52L
S40/5 Start enable clutch pedal switch 54L
U12 Valid for left-hand drive vehicles 8C
U12 Valid for left-hand drive vehicles 33D
U13 Valid for right-hand drive vehicles 8C
U13 Valid for right-hand drive vehicles 33E
U19 Valid for standard equipment 3D
U24 Valid for manual transmission 52A
U24 Valid for manual transmission 55A
U240 Valid for all except ECO start/stop function 23H
U25 Valid for automatic transmission 61A
U486 Valid for refrigerant compressor 37H
U487 Valid for refrigerant compressor with magnetic clutch 41G
U960 Valid for radiator shutters 1D
U963 Valid for piezo fuel injector 34H
U964 Valid for all except piezo fuel injector 34J
W16/3 Left major assembly compartment ground point 44L
W16/3 Left major assembly compartment ground point 53H
W16/3 Left major assembly compartment ground point 55H
W16/5 Left major assembly compartment electronics ground point 9E
W16/5 Left major assembly compartment electronics ground point 33E
W16/6 Right major assembly compartment ground point 9F
W16/6 Right major assembly compartment ground point 33E
W9 Left front ground point (at lamp unit) 29H
X220 Manual transmission neutral position sensor electrical connector 56H
X26 Interior and engine wiring harness electrical connector 30H
X26/7 Rear engine compartment electrical connector 41H
X26/7 Rear engine compartment electrical connector 65H
X35/6 Instrument panel and module box electrical connector 55E
Y74 Pressure regulator valve 35L
Y84 Radiator shutters actuator 2L
Z111 Air conditioning 12 Volt connector sleeve (1) 45L
Z6 Circuit 31 connector sleeve 34L
Z7/35 Circuit 87 M1e connector sleeve 7E
Z7/43 Sensor ground connector sleeve 60E
Z7/55 Connector sleeve 2, sensor voltage 59E
Z7/5z1 Circuit 87 connector sleeve 33L
Z7/5z2 Circuit 87 connector sleeve 31L
Z7/5z3 Circuit 87 connector sleeve 32L

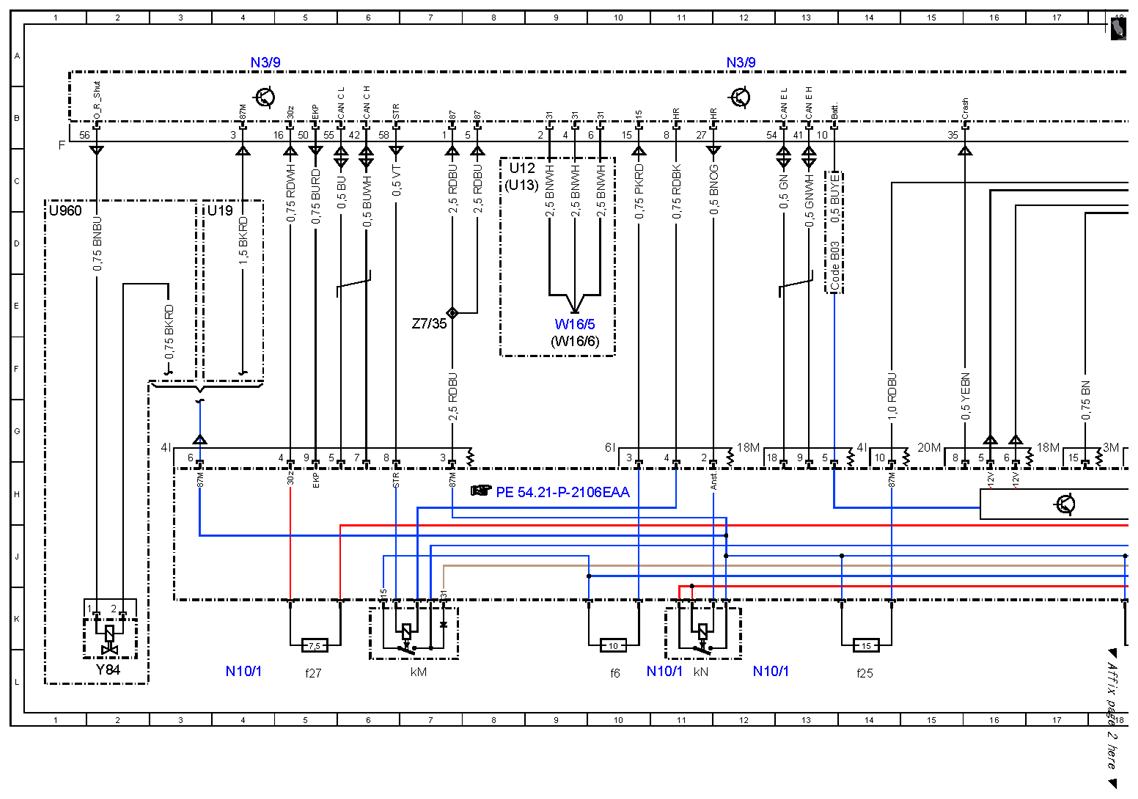

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (1 Of 5)
G10082220Courtesy of MERCEDES-BENZ USA

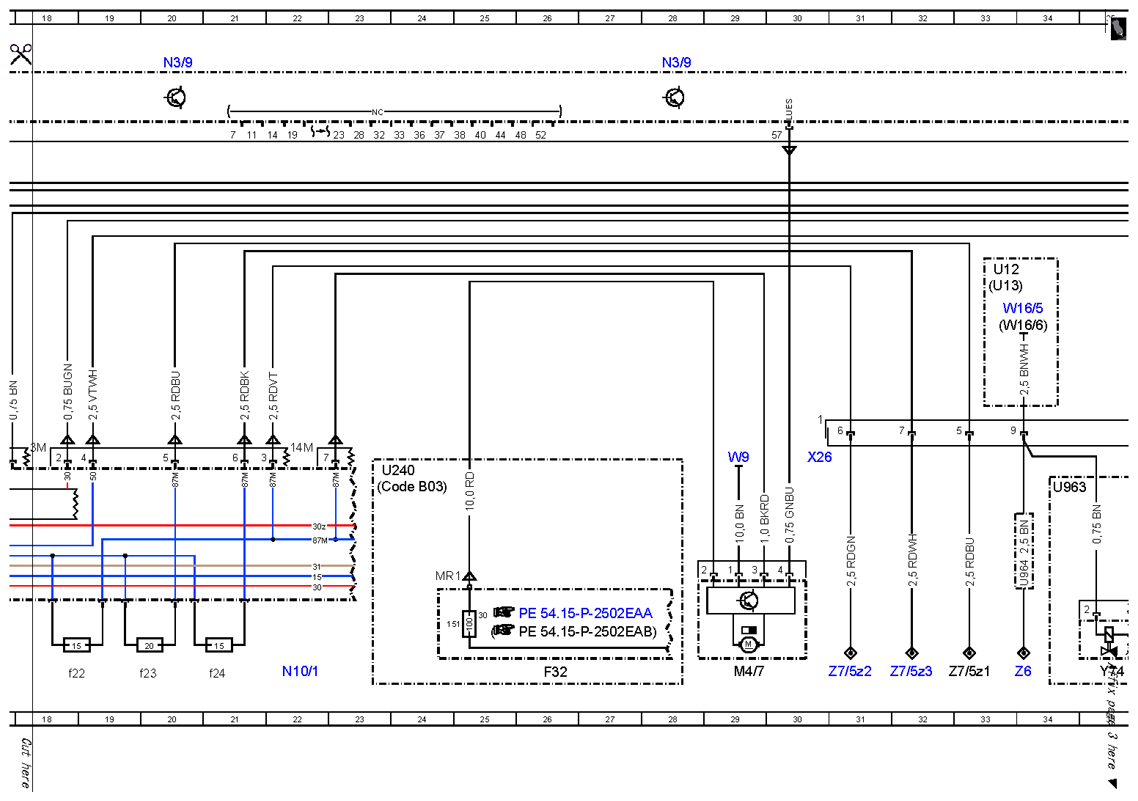

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (2 Of 5)
G10082221Courtesy of MERCEDES-BENZ USA

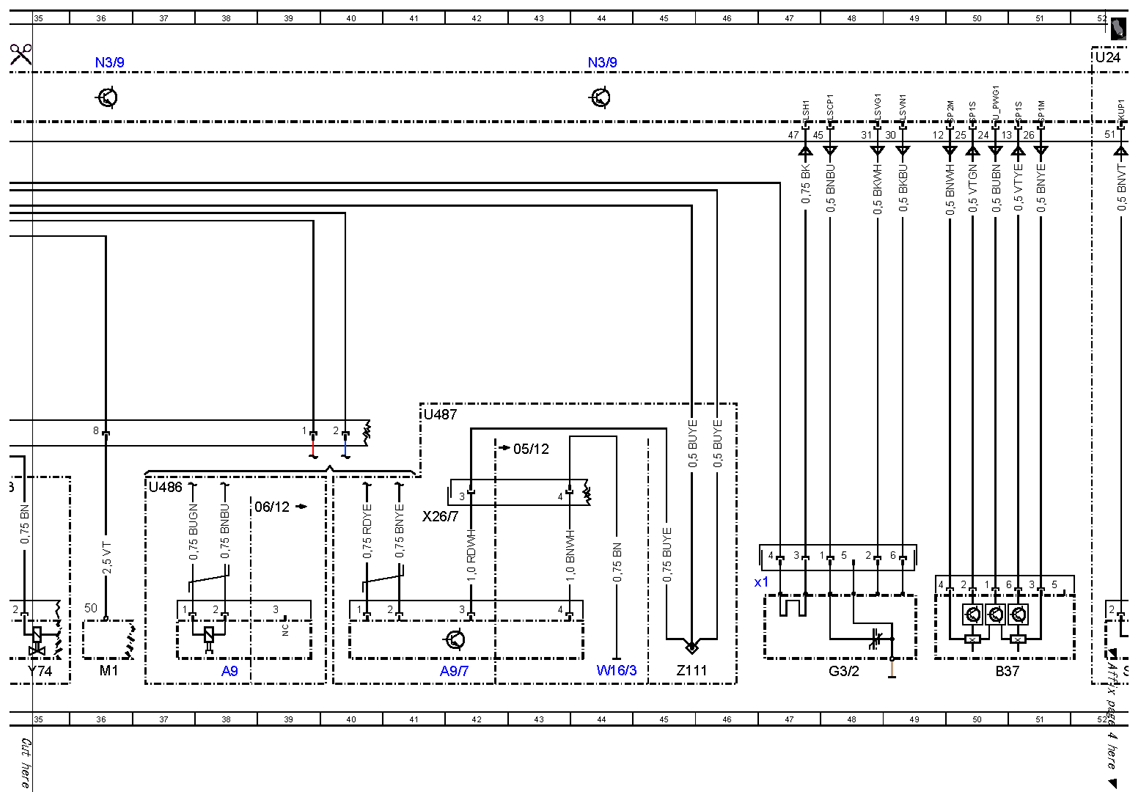

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (3 Of 5)
G10082222Courtesy of MERCEDES-BENZ USA

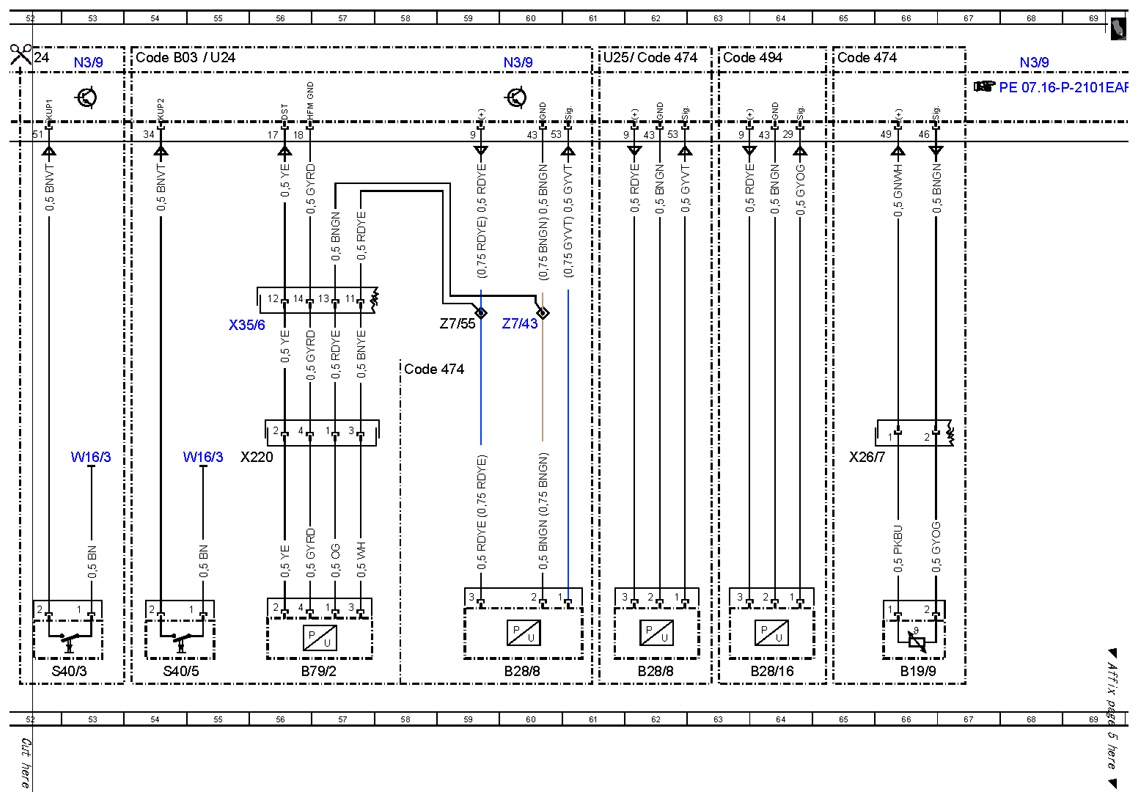

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (4 Of 5)
G10082223Courtesy of MERCEDES-BENZ USA

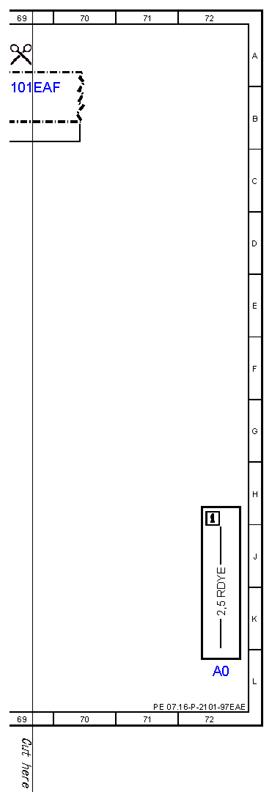

Fig 5: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (5 Of 5)
G10082224Courtesy of MERCEDES-BENZ USA
