Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97EAC

Code: Designation: Position:
A0 Color code key 64L
A9 Refrigerant compressor 30L
B19/9 Temperature sensor upstream of diesel particulate filter 56L
B28/8 Differential pressure sensor (DPF) 58L
B37 Accelerator pedal sensor 52L
CAN C Drive train CAN 34K
CAN E Chassis CAN 37K
F32 Front electrical prefuse box 41L
F32f151 Prefuse 151 39K
G3/2 Oxygen sensor upstream of catalytic converter 46L
M1 Starter 29L
M4/7 Combustion engine and air conditioning with integrated control fan motor 44L
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 13L
N10/1 Front SAM control unit with fuse and relay module 20L
N10/1f22 Fuse 22 21L
N10/1f23 Fuse 23 22L
N10/1f24 Fuse 24 23L
N10/1f25 Fuse 25 9L
N10/1f27 Fuse 27 6L
N10/1f6 Fuse 6 11L
N10/1kM Starter circuit 50 relay 8L
N10/1kN Engine circuit 87 relay 12L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 28A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 52A
N3/9 CDI control unit 58A
S40/3 Clutch pedal switch 54L
U12 Valid for left-hand drive vehicles 9C
U12 Valid for left-hand drive vehicles 31D
U13 Valid for right-hand drive vehicles 9C
U13 Valid for right-hand drive vehicles 31E
U24 Valid for manual transmission 54A
U960 Valid for radiator shutters 1E
U961 Valid for engine mount 48A
W16/3 Left major assembly compartment ground point 55H
W16/5 Left major assembly compartment electronics ground point 10E
W16/5 Left major assembly compartment electronics ground point 32E
W16/6 Right major assembly compartment ground point 10E
W16/6 Right major assembly compartment ground point 31E
W9 Left front ground point (at lamp unit) 44H
X26 Interior and engine wiring harness electrical connector 25H
X30/21 Drive train CAN voltage distributor electrical connector 34L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 37L
Y123 Left switchable engine mount 48L
Y123/1 Right switchable engine mount 50L
Y74 Pressure regulator valve 32L
Y84 Radiator shutters actuator 2L
Y94 Quantity control valve 28L
Z57/17 Engine compartment engine mount solder point 50E
Z6/8 Sensor ground connector sleeve 56G
Z7/35 Circuit 87 M1e connector sleeve 8E
Z7/36z1 Circuit 87 M2e connector sleeve 5F
Z7/36z1 Circuit 87 M2e connector sleeve 49G
Z7/5z2 Circuit 87 connector sleeve 26L
Z7/5z3 Circuit 87 connector sleeve 27L

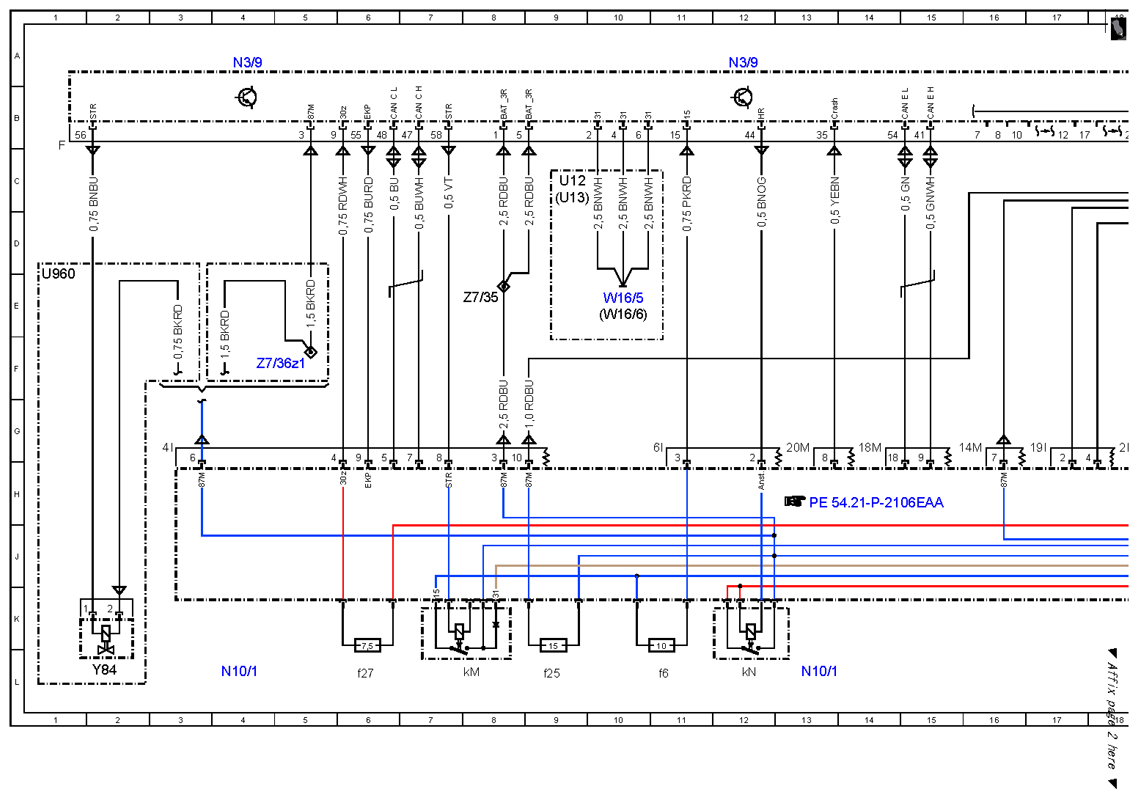

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (1 Of 4)
G10082212Courtesy of MERCEDES-BENZ USA

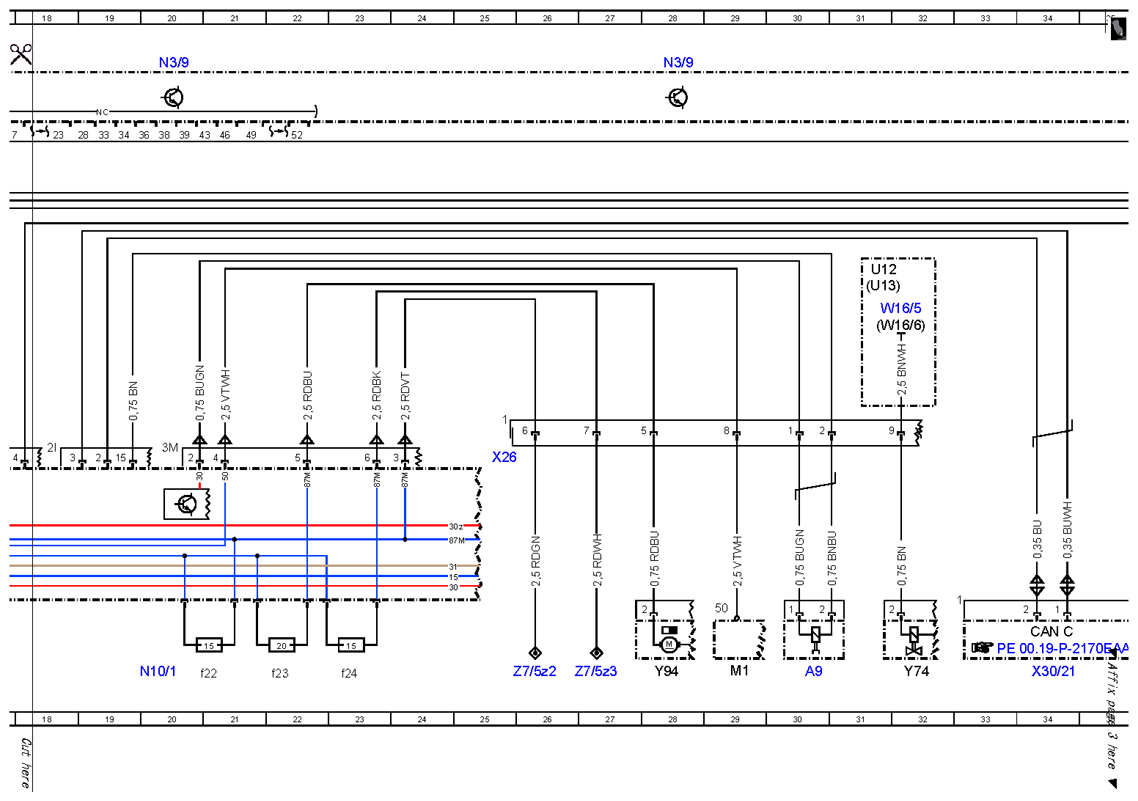

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (2 Of 4)
G10082213Courtesy of MERCEDES-BENZ USA

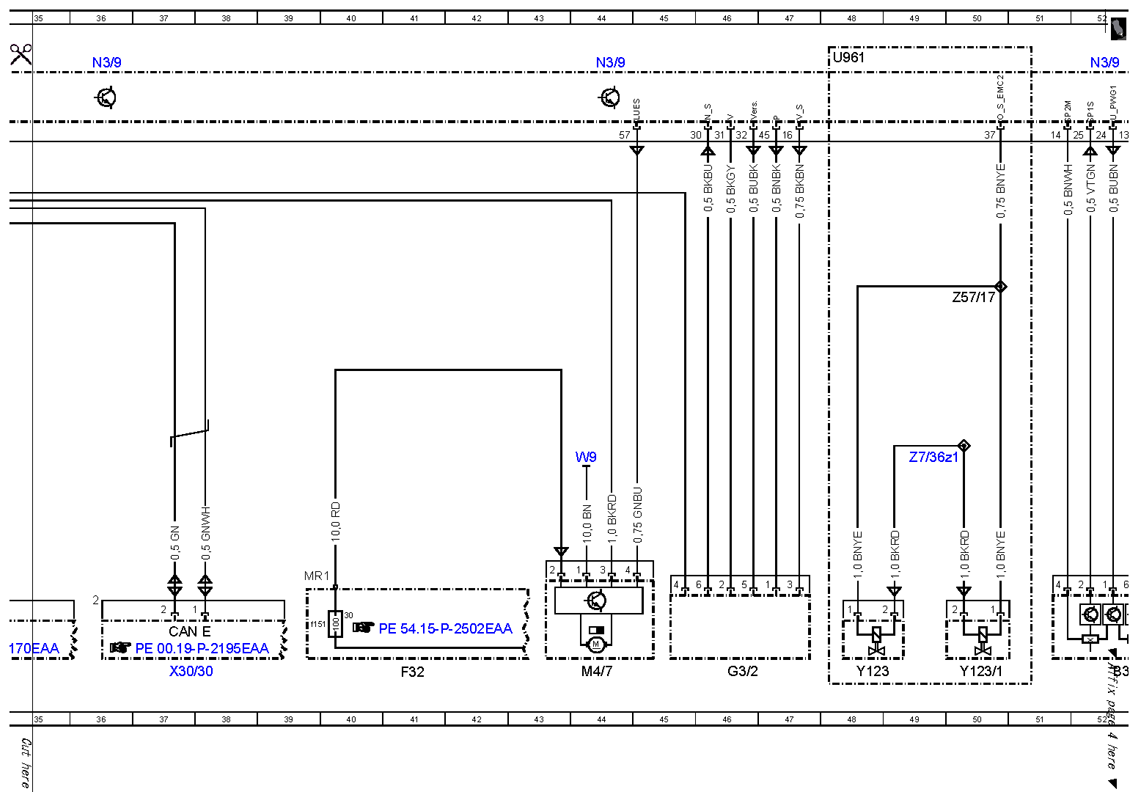

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (3 Of 4)
G10082214Courtesy of MERCEDES-BENZ USA

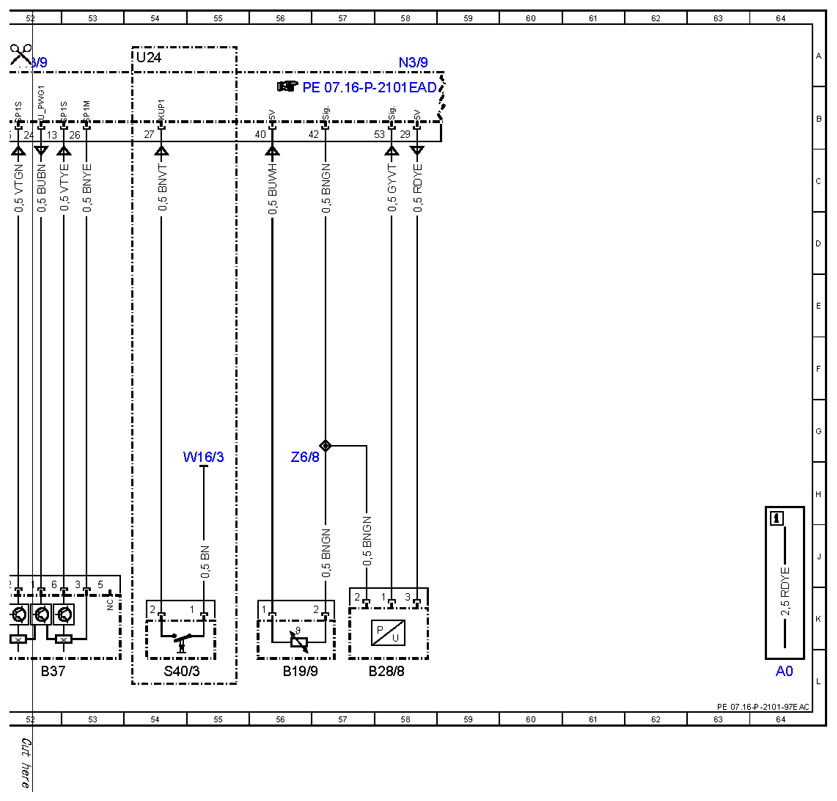

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Wiring Diagram (4 Of 4)
G10082215Courtesy of MERCEDES-BENZ USA
