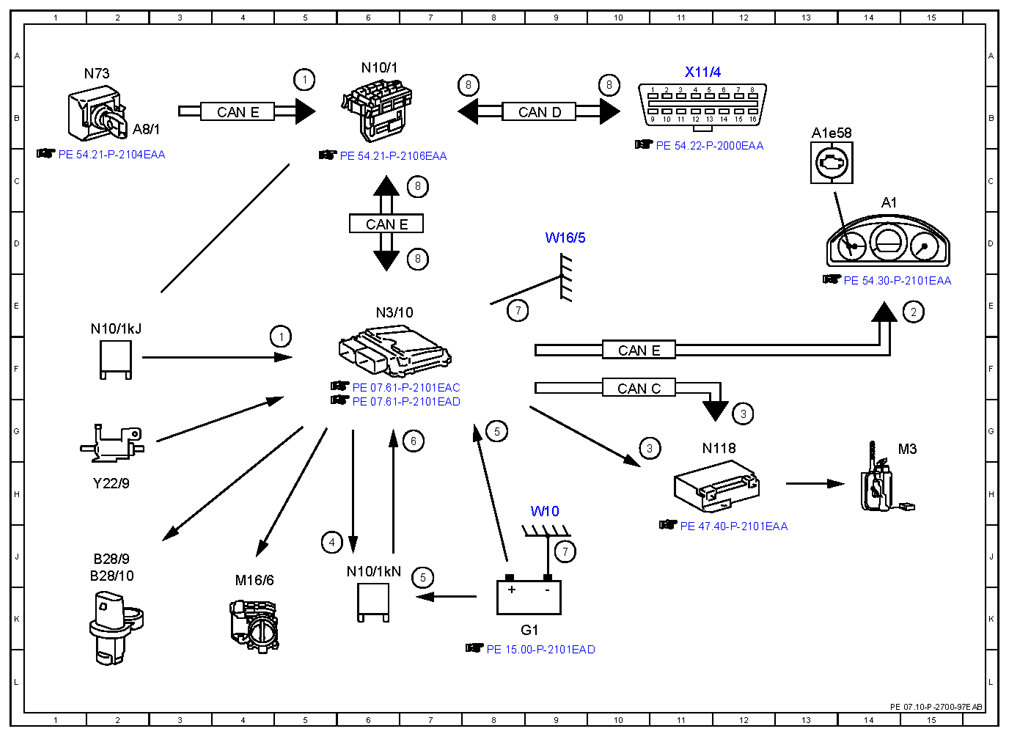

| 1 |
Circuit 15, status ON |
5F |
| 1 |
Circuit 15, status ON |
5A |
| 2 |
Engine diagnosis indicator lamp, actuation |
15E |
| 3 |
Fuel pump, request ON |
10G |
| 3 |
Fuel pump, request ON |
12G |
| 4 |
Combustion engine circuit 87 relay, actuation |
5J |
| 5 |
Circuit 30, status |
7J |
| 5 |
Circuit 30, status |
8G |
| 6 |
Circuit 87, status |
7G |
| 7 |
Circuit 31, status |
8E |
| 7 |
Circuit 31, status |
9J |
| 8 |
Correction programming, communication |
B8 |
| 8 |
Correction programming, communication |
B10 |
| 8 |
Correction programming, communication |
C7 |
| 8 |
Correction programming, communication |
D7 |
| A1 |
Instrument cluster |
14C |
| A1e58 |
Engine diagnosis indicator lamp |
13B |
| A8/1 |
Transmitter key |
2B |
| B28/10 |
Right intake manifold tumble flap position sensor |
2J |
| B28/9 |
Left intake manifold tumble flap position sensor |
2J |
| CAN C |
Drive train CAN |
10F |
| CAN D |
Diagnostic CAN |
B9 |
| CAN E |
Chassis CAN |
4B |
| CAN E |
Chassis CAN |
10E |
| CAN E |
Chassis CAN |
6C |
| G1 |
On-board electrical system battery |
9K |
| M16/6 |
Throttle valve actuator |
4J |
| M3 |
Fuel pump (FP) |
15G |
| N10/1 |
Front SAM control unit with fuse and relay module |
6A |
| N10/1kJ |
Circuit 15 relay |
2E |
| N10/1kN |
Engine circuit 87 relay |
6J |
| N118 |
Fuel pump control unit |
11G |
| N3/10 |
ME-SFI [ME] control unit |
6E |
| N73 |
Electronic ignition switch control unit |
2A |
| W10 |
Right front battery ground point |
9H |
| W16/5 |
Left major assembly compartment electronics ground point |
9D |
| X11/4 |
Diagnostic connector |
11A |
| Y22/9 |
Intake manifold tumble flap switchover valve |
2H |
