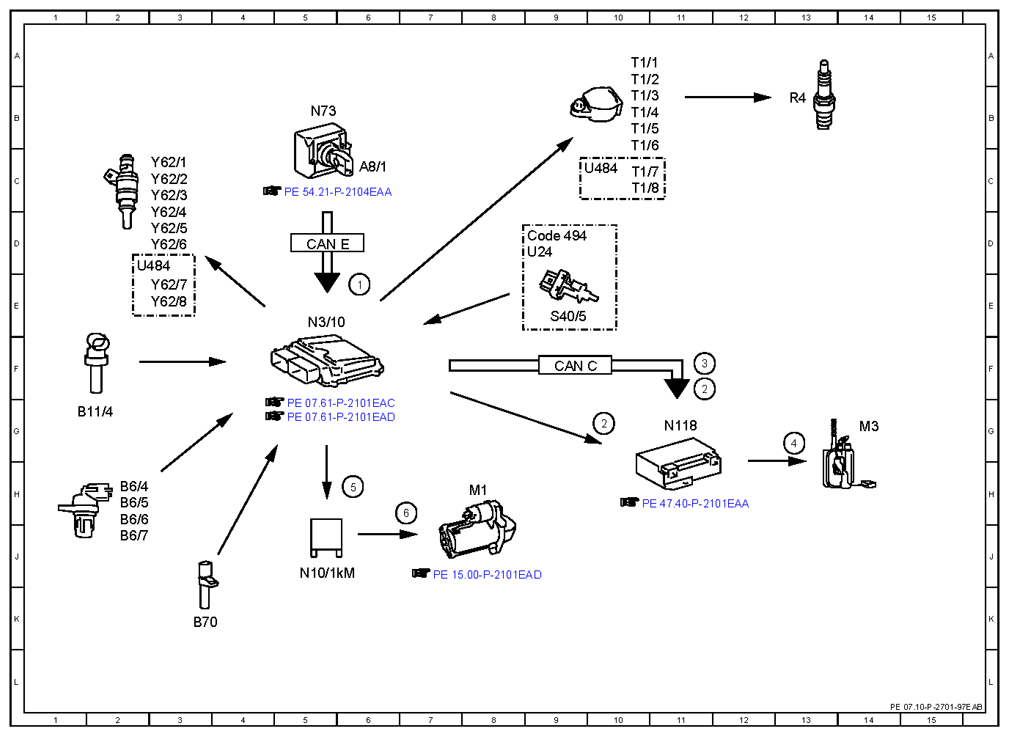

| 1 |
Circuit 50, status |
6E |
| 2 |
Fuel pump, request ON |
10G |
| 2 |
Fuel pump, request ON |
11F |
| 3 |
Fuel pump, specified pressure request |
11F |
| 4 |
Fuel pump, actuation |
13G |
| 5 |
Starter circuit 50 relay, actuation |
6H |
| 6 |
Starter, actuation |
7H |
| A8/1 |
Transmitter key |
6C |
| B11/4 |
Coolant temperature sensor |
1G |
| B6/4 |
Left intake camshaft Hall sensor |
2H |
| B6/5 |
Right intake camshaft Hall sensor |
2H |
| B6/6 |
Left exhaust camshaft Hall sensor |
2H |
| B6/7 |
Right exhaust camshaft Hall sensor |
2J |
| B70 |
Crankshaft Hall sensor |
3K |
| CAN C |
Drive train CAN |
9F |
| CAN E |
Chassis CAN |
5D |
| Code 494 |
USA version |
9D |
| M1 |
Starter |
8H |
| M3 |
Fuel pump (FP) |
14G |
| N10/1kM |
Starter circuit 50 relay |
5J |
| N118 |
Fuel pump control unit |
11G |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| N73 |
Electronic ignition switch control unit |
5B |
| R4 |
Spark plugs |
13B |
| S40/5 |
Start enable clutch pedal switch |
9E |
| T1/1 |
Cylinder 1 ignition coil |
10A |
| T1/2 |
Cylinder 2 ignition coil |
10A |
| T1/3 |
Cylinder 3 ignition coil |
10B |
| T1/4 |
Cylinder 4 ignition coil |
10B |
| T1/5 |
Cylinder 5 ignition coil |
10B |
| T1/6 |
Cylinder 6 ignition coil |
10C |
| T1/7 |
Cylinder 7 ignition coil |
10C |
| T1/8 |
Cylinder 8 ignition coil |
10C |
| U24 |
Valid for manual transmission |
9D |
| U484 |
Valid for gasoline engine 273 |
9C |
| U484 |
Valid for gasoline engine 273 |
2D |
| Y62/1 |
Cylinder 1 injection valve |
3C |
| Y62/2 |
Cylinder 2 injection valve |
3C |
| Y62/3 |
Cylinder 3 injection valve |
3C |
| Y62/4 |
Cylinder 4 injection valve |
3D |
| Y62/5 |
Cylinder 5 injection valve |
3D |
| Y62/6 |
Cylinder 6 injection valve |
3D |
| Y62/7 |
Cylinder 7 injection valve |
3E |
| Y62/8 |
Cylinder 8 injection valve |
3E |
