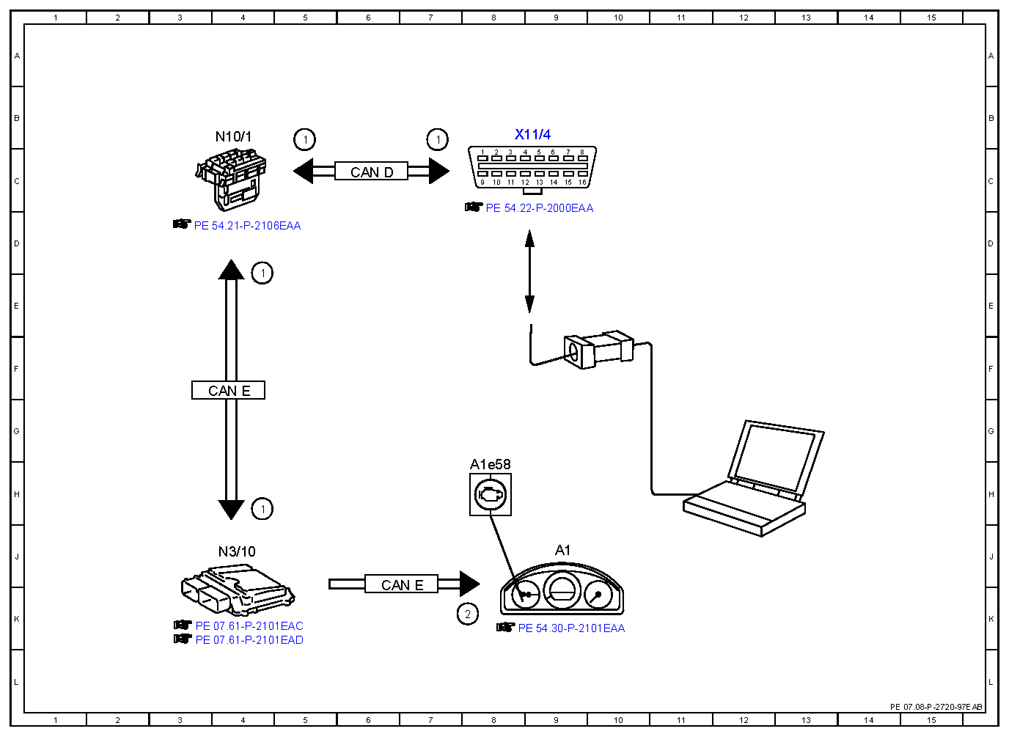

Electrical function schematic for on-board diagnosis - PE07.10-P-2720-97EAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine control diagnosis, communication | 7B |
| 1 | Engine control diagnosis, communication | 5B |
| 1 | Engine control diagnosis, communication | 4E |
| 1 | Engine control diagnosis, communication | 4H |
| 2 | Engine diagnosis indicator lamp, actuation | 8K |
| A1 | Instrument cluster | 9J |
| A1e58 | Engine diagnosis indicator lamp | 8H |
| CAN D | Diagnostic CAN | 6C |
| CAN E | Chassis CAN | 4F |
| CAN E | Chassis CAN | |
| N10/1 | Front SAM control unit with fuse and relay module | 4B |
| N3/10 | ME-SFI [ME] control unit | 4J |
| X11/4 | Diagnostic connector | 8B |
