Electrical function schematic for knock control - PE07.10-P-2715-97EAB

Code: Designation: Position:
A16/1 Right knock sensor 1G
A16/2 Left knock sensor 1H
B11/4 Coolant temperature sensor 1F
B2/5 Hot film mass air flow sensor 5B
B2/5b1 Intake air temperature sensor 5C
B28 Pressure sensor 1D
B37 Accelerator pedal sensor 2C
B6/4 Left intake camshaft Hall sensor 6J
B6/5 Right intake camshaft Hall sensor 6K
B6/6 Left exhaust camshaft Hall sensor 6K
B6/7 Right exhaust camshaft Hall sensor 6K
B70 Crankshaft Hall sensor 5K
N3/10 ME-SFI [ME] control unit 5E
R4 Spark plugs 1J
T1/1 Cylinder 1 ignition coil 4H
T1/2 Cylinder 2 ignition coil 4H
T1/3 Cylinder 3 ignition coil 4H
T1/4 Cylinder 4 ignition coil 4J
T1/5 Cylinder 5 ignition coil 4J
T1/6 Cylinder 6 ignition coil 4J
T1/7 Cylinder 7 ignition coil 4K
T1/8 Cylinder 8 ignition coil 4K
U484 Valid for gasoline engine 273 3K

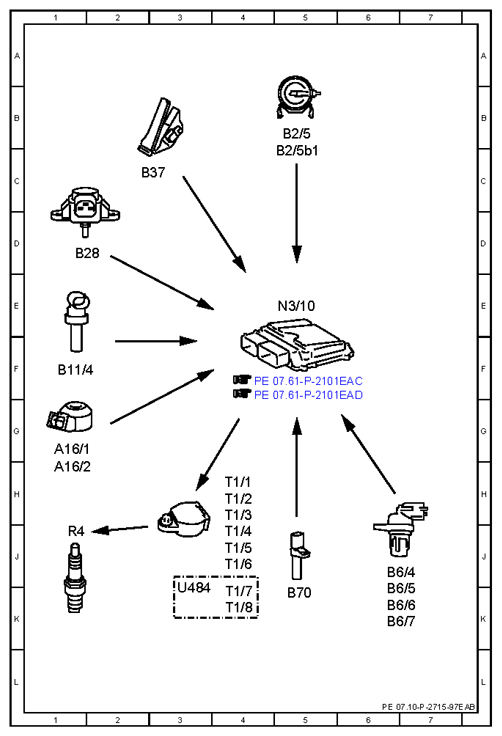

Fig 1: Knock Control - Electrical Function Schematic
G10082197Courtesy of MERCEDES-BENZ USA
