Electrical function diagram for injection control - PE07.10-P-2704-97EAB

Code: Designation: Position:
B11/4 Coolant temperature sensor 5B
B2/5 Hot film mass air flow sensor 3J
B2/5b1 Intake air temperature sensor 3K
B28 Pressure sensor 5L
B28/10 Right intake manifold tumble flap position sensor 7F
B28/9 Left intake manifold tumble flap position sensor 7E
B37 Accelerator pedal sensor 2J
B6/4 Left intake camshaft Hall sensor 3A
B6/5 Right intake camshaft Hall sensor 3A
B6/6 Left exhaust camshaft Hall sensor 3B
B6/7 Right exhaust camshaft Hall sensor 3B
B70 Crankshaft Hall sensor 1C
G3/3 Left oxygen sensor upstream of catalytic converter 7J
G3/4 Right oxygen sensor upstream of catalytic converter 7J
N3/10 ME-SFI [ME] control unit 4E
U484 Valid for gasoline engine 273 1G
Y62/1 Cylinder 1 injection valve 1E
Y62/2 Cylinder 2 injection valve 1E
Y62/3 Cylinder 3 injection valve 1E
Y62/4 Cylinder 4 injection valve 1F
Y62/5 Cylinder 5 injection valve 1F
Y62/6 Cylinder 6 injection valve 1F
Y62/7 Cylinder 7 injection valve 1G
Y62/8 Cylinder 8 injection valve 1G

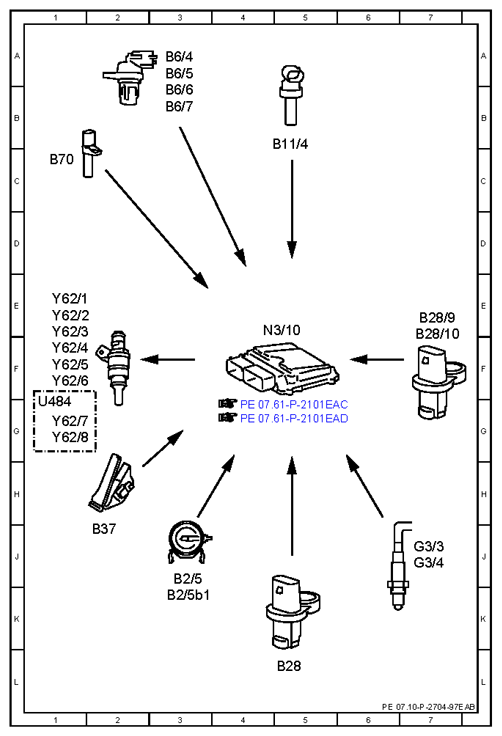

Fig 1: Injection Control - Electrical Function Diagram
G10082186Courtesy of MERCEDES-BENZ USA
