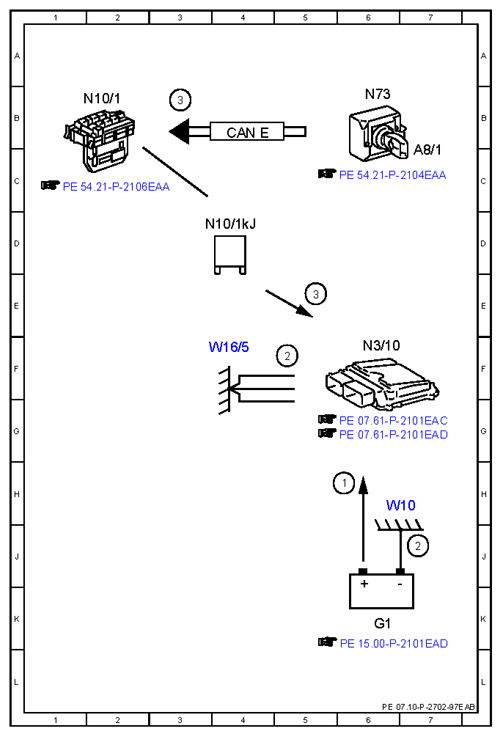

Electrical function diagram for ignition OFF - PE07.10-P-2702-97EAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 30, status | 6H |
| 2 | Circuit 31, status | 7J |
| 2 | Circuit 31, status | 5F |
| 3 | Circuit 15, status OFF | 3B |
| 3 | Circuit 15, status OFF | 5E |
| A8/1 | Transmitter key | 7C |
| CAN E | Chassis CAN | 4B |
| G1 | On-board electrical system battery | 6K |
| N10/1 | Front SAM control unit with fuse and relay module | 2B |
| N10/1kJ | Circuit 15 relay | 4D |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N73 | Electronic ignition switch control unit | 6B |
| W10 | Right front battery ground point | 6H |
| W16/5 | Left major assembly compartment electronics ground point | 3F |
