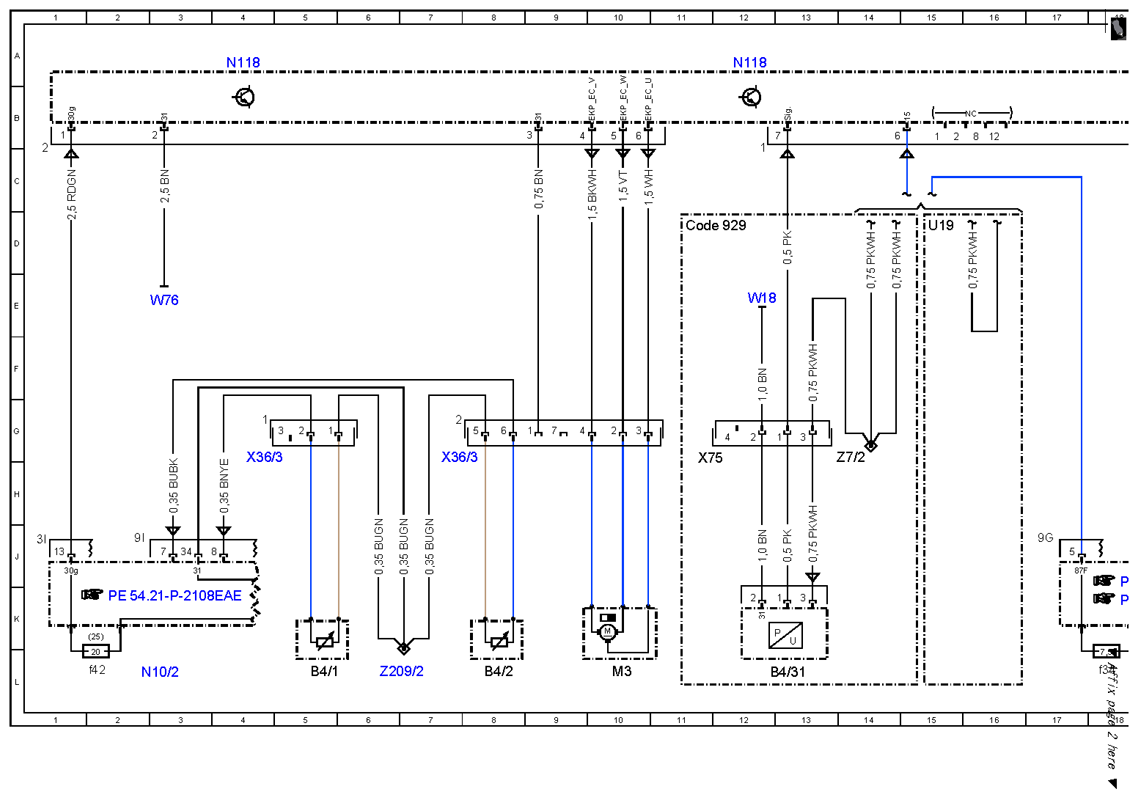

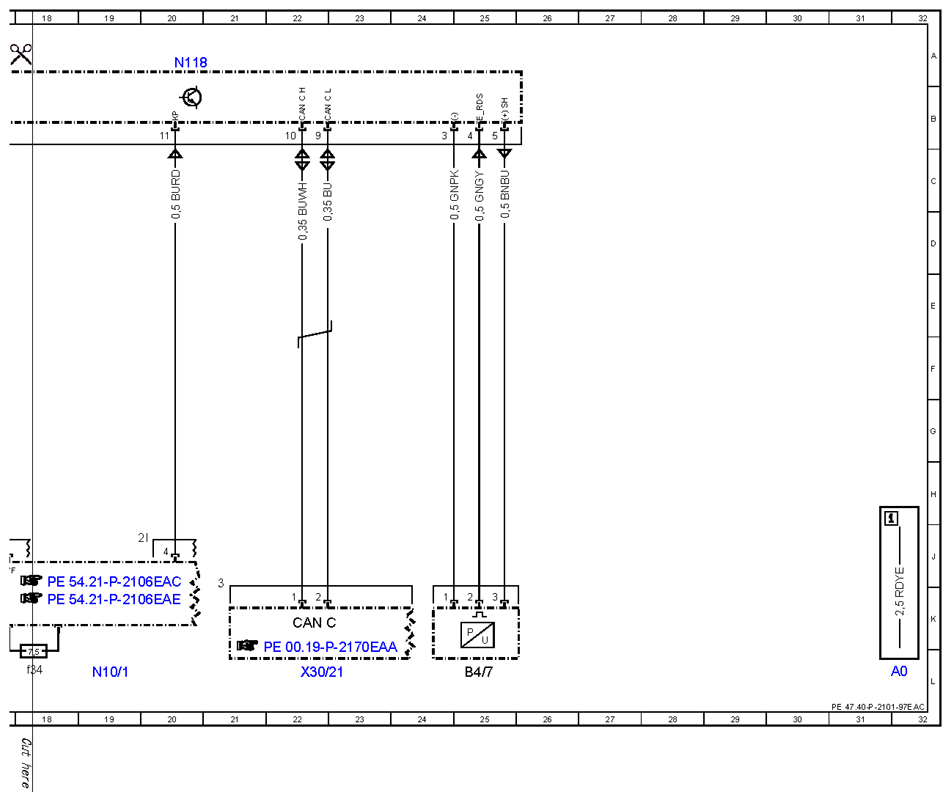

| A0 |
Color code key |
32L |
| B4/1 |
Left fuel level indicator sensor |
5L |
| B4/2 |
Right fuel level indicator sensor |
8L |
| B4/31 |
Fuel quality sensor |
13L |
| B4/7 |
Fuel pressure sensor |
25L |
| CAN C |
Drive train CAN |
22K |
| Code 929 |
Engine for ethanol fuel |
11D |
| M3 |
Fuel pump (FP) |
10L |
| N10/1 |
Front SAM control unit with fuse and relay module |
19L |
| N10/1f34 |
Fuse 34 |
18L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f42 |
Fuse 42 |
2L |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
12A |
| N118 |
Fuel pump control unit |
20A |
| U19 |
Valid for standard equipment |
15D |
| W18 |
Left front seat crossmember ground point |
12E |
| W76 |
Fuel pump ground point |
3E |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
22L |
| X36/3 |
Fuel pump harness electrical connector |
4H |
| X36/3 |
Fuel pump harness electrical connector |
7H |
| X75 |
Fuel quality sensor electrical connector |
11H |
| Z209/2 |
Fuel pump control unit connector sleeve |
6L |
| Z7/2 |
Circuit 87 connector sleeve, fuel quality sensor |
14G |
