Wiring diagram for AdBlue control unit - PE14.40-P-2101-97EAA

Code: Designation: Position:
A0 Color code key 64L
A103/1 AdBlue® tank module 53L
A103/1b5 AdBlue® fill level sensor 54K
A103/1r1 AdBlue® tank heating element 53K
A103/2 AdBlue® delivery module 57L
A103/2m1 AdBlue® delivery pump 56K
A103/2m2 AdBlue® extraction pump 57K
B16/15 Temperature sensor upstream of SCR catalytic converter 27L
CAN I Drive train sensor CAN 31L
CAN I Drive train sensor CAN 30L
CAN I Drive train sensor CAN 32L
CAN I Drive train sensor CAN 33L
CAN I Drive train sensor CAN 34L
CAN I Drive train sensor CAN 36L
F37 AdBlue® fuse block 2G
K27/7 AdBlue® supply relay 6L
N10/1 Front SAM control unit with fuse and relay module 45L
N10/1f25 Fuse 25 44L
N10/2 Rear SAM control unit with fuse and relay module 14L
N118/5 AdBlue® control unit 4A
N118/5 AdBlue® control unit 12A
N118/5 AdBlue® control unit 20A
N118/5 AdBlue® control unit 28A
N118/5 AdBlue® control unit 36A
N118/5 AdBlue® control unit 45A
N118/5 AdBlue® control unit 52A
N118/5 AdBlue® control unit 58A
N3/9 CDI control unit 20L
N3/9 CDI control unit 24L
N37/7 NOx sensor control unit downstream of diesel particulate filter 38L
N37/7b1 NOx sensor downstream of diesel particulate filter 39L
N37/8 Control unit of NOx sensor downstream of SCR catalytic converter 41L
N37/8b1 NOx sensor downstream of SCR catalytic converter 40L
R7/1 AdBlue® pressure line heating element 49L
U880 Valid for diesel engine 642 18F
U948 Valid for diesel engine 651 22F
W18 Left front seat crossmember ground point 28H
W19 Right front seat crossmember ground point 14F
W19 Right front seat crossmember ground point 39G
W7 Right wheelhouse trunk ground point 52D
X206/1 AdBlue® tank module electrical connector 48F
X30/38 Potential distributor electrical connector (CAN I) 32L
X35/6 Instrument panel and module box electrical connector 26F
X86/1 Nitrogen oxides control unit electrical connector 37H
X86/4 Right nitrogen oxides control unit electrical connector 26H
X86/4 Right nitrogen oxides control unit electrical connector 40G
Y129 AdBlue® metering valve 17L
Z120/1 AdBlue® terminal 30 connector sleeve 13F
Z500/14 Circuit 31 connector sleeve 52G
Z6/8 Sensor ground connector sleeve 24H
Z7/78 Vehicle interior circuit 87/4 connector sleeve 41E

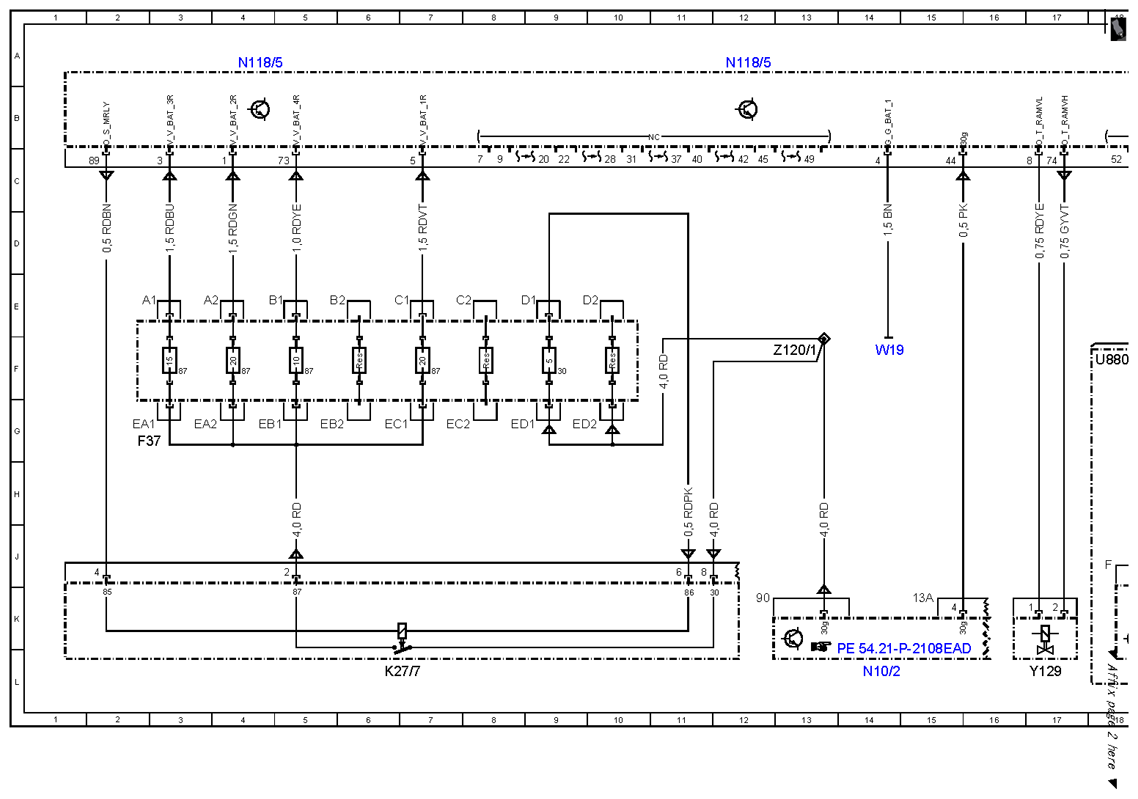

Fig 1: AdBlue Control Unit - Wiring Diagram (1 Of 4)
G10082260Courtesy of MERCEDES-BENZ USA

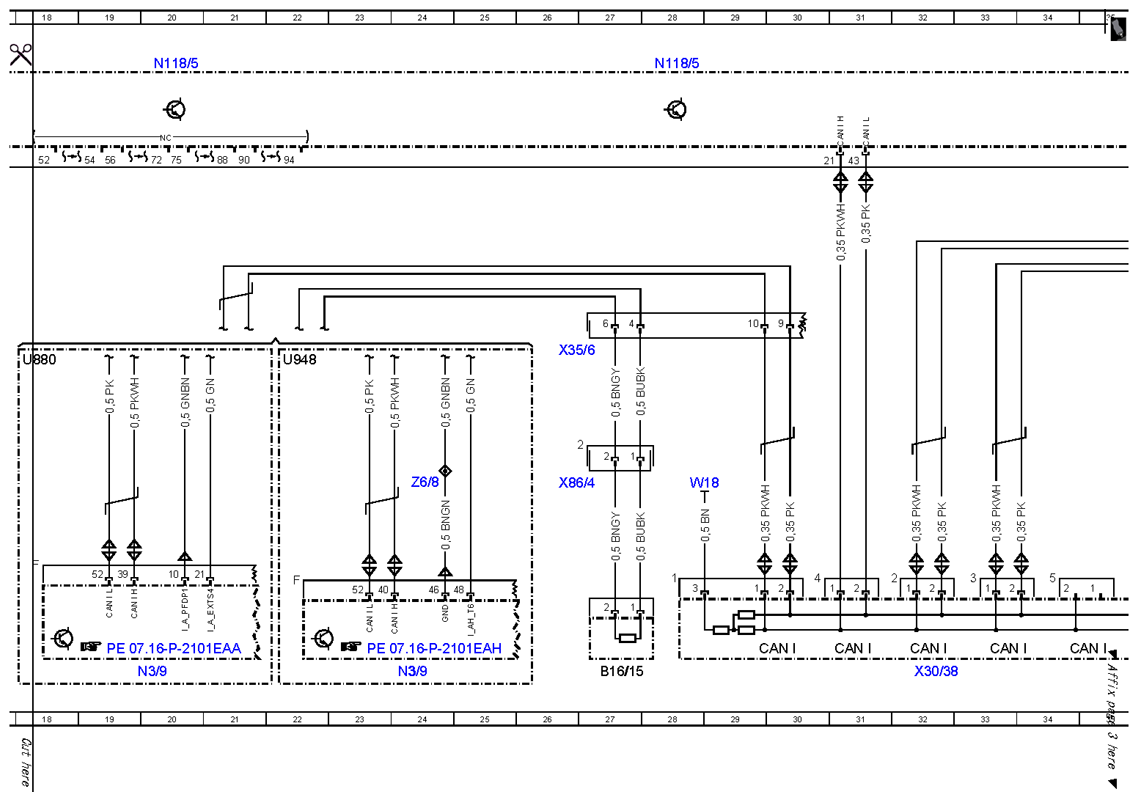

Fig 2: AdBlue Control Unit - Wiring Diagram (2 Of 4)
G10082261Courtesy of MERCEDES-BENZ USA

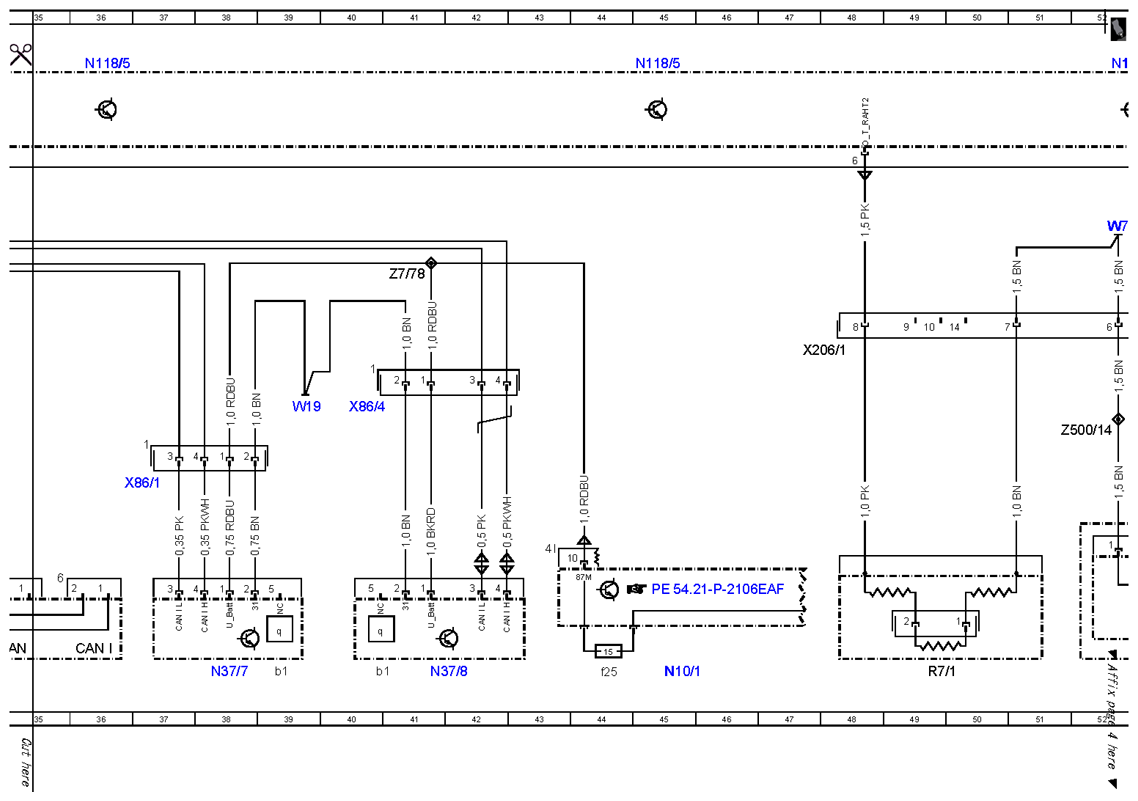

Fig 3: AdBlue Control Unit - Wiring Diagram (3 Of 4)
G10082262Courtesy of MERCEDES-BENZ USA

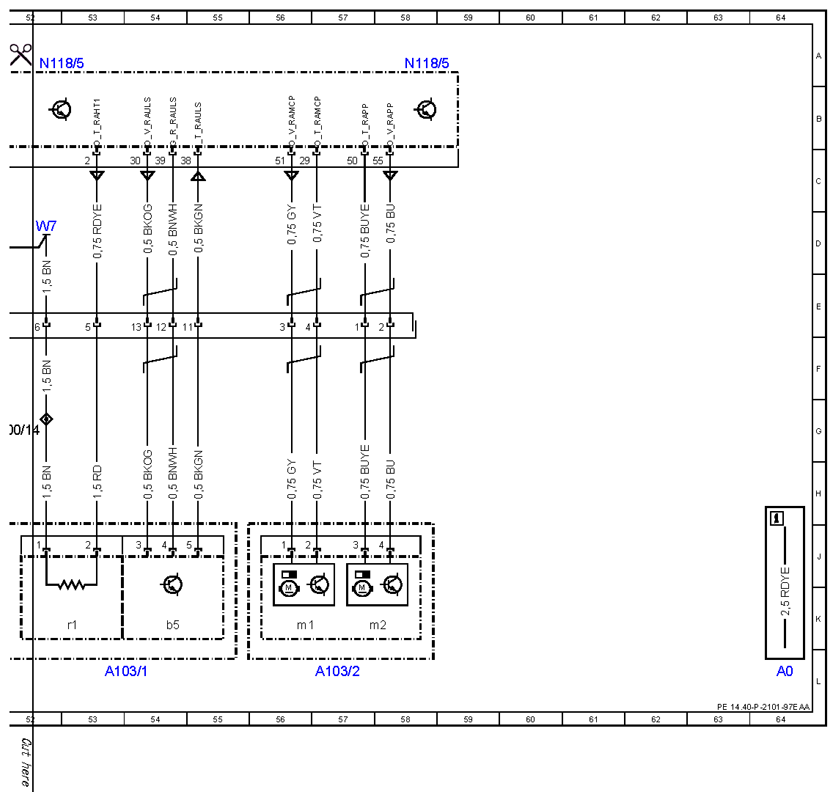

Fig 4: AdBlue Control Unit - Wiring Diagram (4 Of 4)
G10082263Courtesy of MERCEDES-BENZ USA
