| 1 |
Circuit 15, status |
11G |
| 10 |
Blind Spot Assist readiness and warning indicator, request |
16D |
| 10 |
Blind Spot Assist readiness and warning indicator, request |
26D |
| 11 |
Blind Spot Assist readiness and warning indicator, actuation |
30G |
| 12 |
Warning message issue, request |
15D |
| 12 |
Warning message issue, request |
14B |
| 13 |
Multifunction display, actuation |
10B |
| 14 |
Combination switch, status |
3B |
| 14 |
Combination switch, status |
8G |
| 15 |
Warning tone, request |
15D |
| 15 |
Warning tone, request |
14B |
| 16 |
Warning buzzer, actuation |
13A |
| 17 |
Gear range, status |
17E |
| 17 |
Gear range, status |
18K |
| 18 |
Backup lamp switch, status |
18C |
| 19 |
Reverse gear, status |
7D |
| 19 |
Reverse gear, status |
12E |
| 2 |
Blind spot assist, status |
7E |
| 2 |
Blind spot assist, status |
11E |
| 2 |
Blind spot assist, status |
17C |
| 3 |
Engine running, signal |
7E |
| 3 |
Engine running, signal |
11E |
| 3 |
Engine running, signal |
18E |
| 4 |
Drivetrain operational, signal |
7D |
| 4 |
Drivetrain operational, signal |
11D |
| 4 |
Drivetrain operational, signal |
18F |
| 5 |
Wheel speed, signal |
9G |
| 5 |
Wheel speed, signal |
2G |
| 6 |
Wheel rotation direction, signal |
10H |
| 6 |
Wheel rotation direction, signal |
2F |
| 7 |
Trailer recognition, status |
7D |
| 7 |
Trailer recognition, status |
12E |
| 7 |
Trailer recognition, status |
19E |
| 8 |
Radar sensor (slave), status |
10F |
| 9 |
Blind Spot Assist warning output, request |
10F |

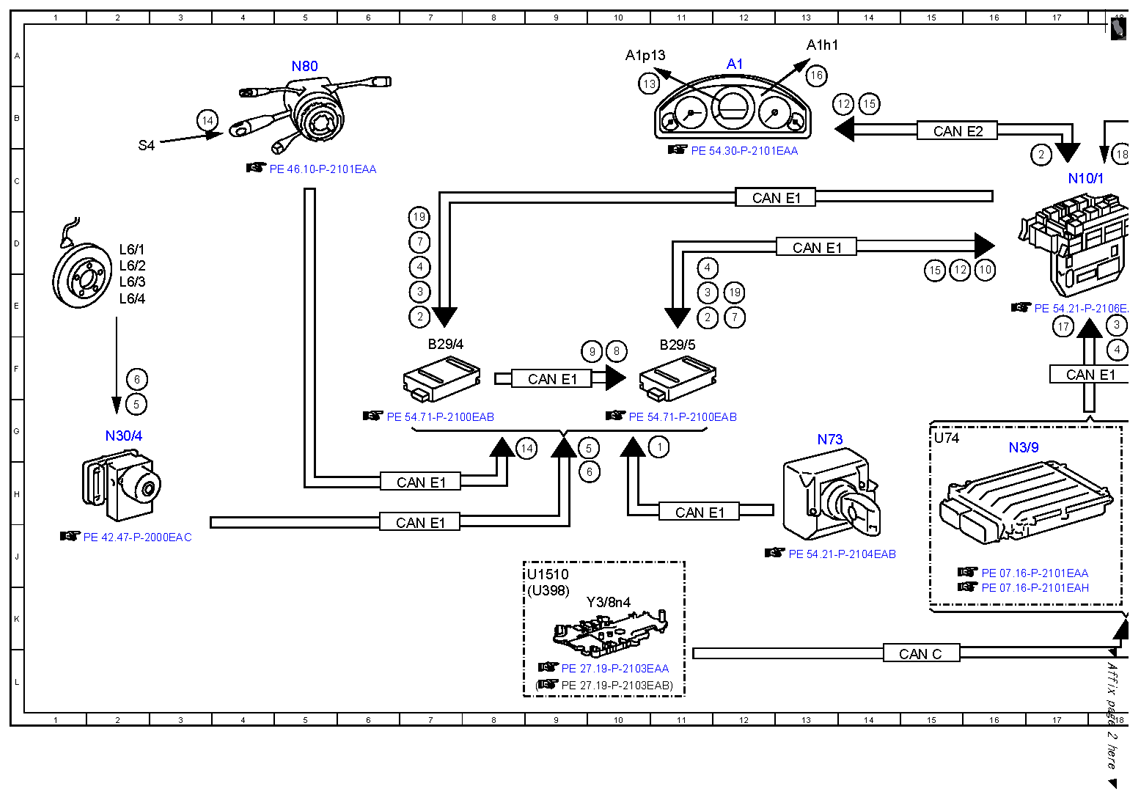

| A1 |
Instrument cluster |
12A |
| A1h1 |
Warning buzzer |
13A |
| A1p13 |
Multifunction display |
10A |
| B29/4 |
Left rear bumper intelligent radar sensor |
7F |
| B29/5 |
Right rear bumper intelligent radar sensor |
11F |
| CAN B |
Interior CAN |
21D |
| CAN B |
Interior CAN |
21E |
| CAN C |
Drive train CAN |
15L |
| CAN E1 |
Chassis CAN 1 |
13D |
| CAN E1 |
Chassis CAN 1 |
12C |
| CAN E1 |
Chassis CAN 1 |
7H |
| CAN E1 |
Chassis CAN 1 |
7J |
| CAN E1 |
Chassis CAN 1 |
17F |
| CAN E1 |
Chassis CAN 1 |
9F |
| CAN E1 |
Chassis CAN 1 |
11H |
| CAN E2 |
Chassis CAN 2 |
15B |
| Code 550 |
Trailer hitch |
22F |
| L6/1 |
Left front axle RPM sensor |
2D |
| L6/2 |
Right front axle RPM sensor |
2D |
| L6/3 |
Left rear axle RPM sensor |
2E |
| L6/4 |
Right rear axle RPM sensor |
2E |

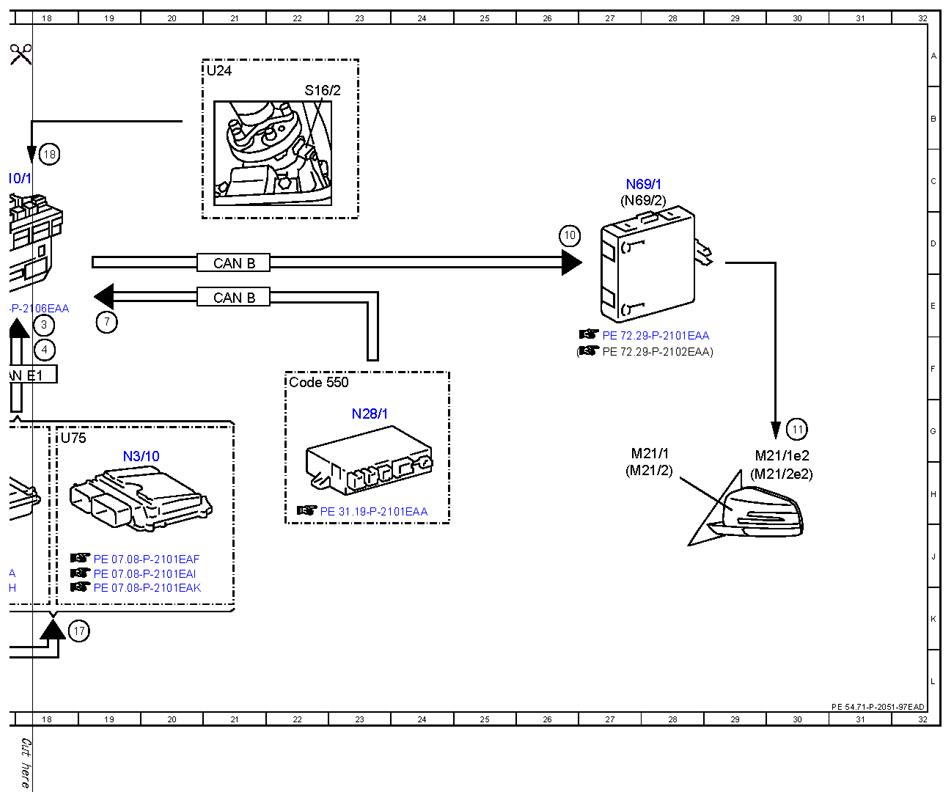

| M21/1 |
Left outside mirror |
27G |
| M21/1e2 |
Left Blind Spot Assist readiness and warning indicator |
30G |
| M21/2 |
Right outside mirror |
27H |
| M21/2e2 |
Right Blind Spot Assist readiness and warning indicator |
29H |
| N10/1 |
Front SAM control unit with fuse and relay module |
17C |
| N28/1 |
Trailer recognition control unit |
23G |
| N3/10 |
ME-SFI [ME] control unit |
19G |
| N3/9 |
CDI control unit |
16G |
| N30/4 |
Electronic Stability Program control unit |
2G |
| N69/1 |
Left front door control unit |
27C |
| N69/2 |
Right front door control unit |
27C |
| N73 |
Electronic ignition switch control unit |
13G |
| N80 |
Steering column module control unit |
5A |
| S16/2 |
Backup lamp switch |
22B |
| S4 |
Combination switch |
2C |
| U1510 |
Valid for transmission 722.9 |
9J |
| U24 |
Valid for manual transmission |
21A |
| U398 |
Valid for transmission 725 (NAG3) |
9K |
| U74 |
Valid for diesel engines |
15G |
| U75 |
Valid for gasoline engines |
18G |
| Y3/8n4 |
Fully integrated transmission control control unit |
10K |
