| 1 |
Circuit 15, status |
10H |
| 10 |
Blind Spot Assist readiness and warning indicator, actuation |
31H |
| 11 |
Switch off radar sensor system, request |
6H |
| 12 |
Warning and system messages, actuation |
13D |
| 13 |
Combination switch, status |
8B |
| 13 |
Combination switch, status |
10E |
| 14 |
Warning tone, request |
13E |
| 15 |
ESP®, status |
7F |
| 16 |
Wheel-specific service brake braking torque, request |
5F |
| 17 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
7F |
| 17 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
4E |
| 18 |
Steering angle sensor, signal |
10B |
| 18 |
Steering angle sensor, signal |
10E |
| 2 |
Blind spot assist, status |
11E |
| 3 |
Circuit 61, status |
11G |
| 4 |
"PT_Rdy", signal |
11G |
| 5 |
Wheel speed, signal |
8F |
| 5 |
Wheel speed, signal |
4H |
| 6 |
Wheel rotation direction, signal |
8F |
| 6 |
Wheel rotation direction, signal |
4H |
| 7 |
GPS, signal |
20E |
| 7 |
GPS, signal |
11F |
| 8 |
Close range radar sensors, signal |
8G |
| 9 |
Blind Spot Assist readiness and warning indicator, request |
17F |
| 9 |
Blind Spot Assist readiness and warning indicator, request |
17F |

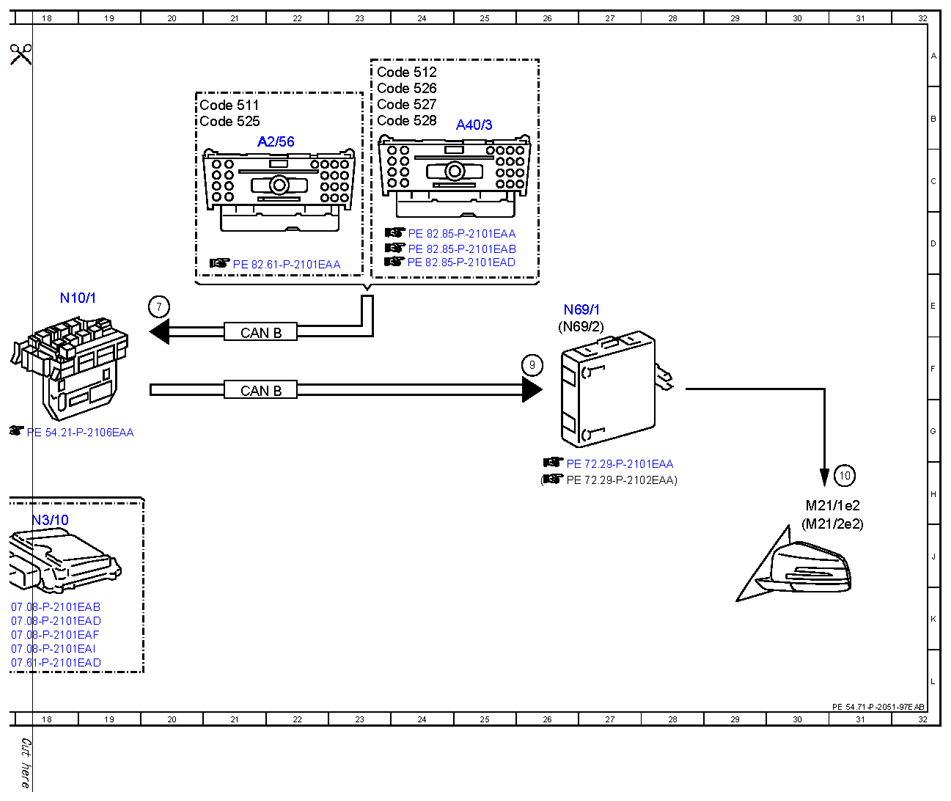

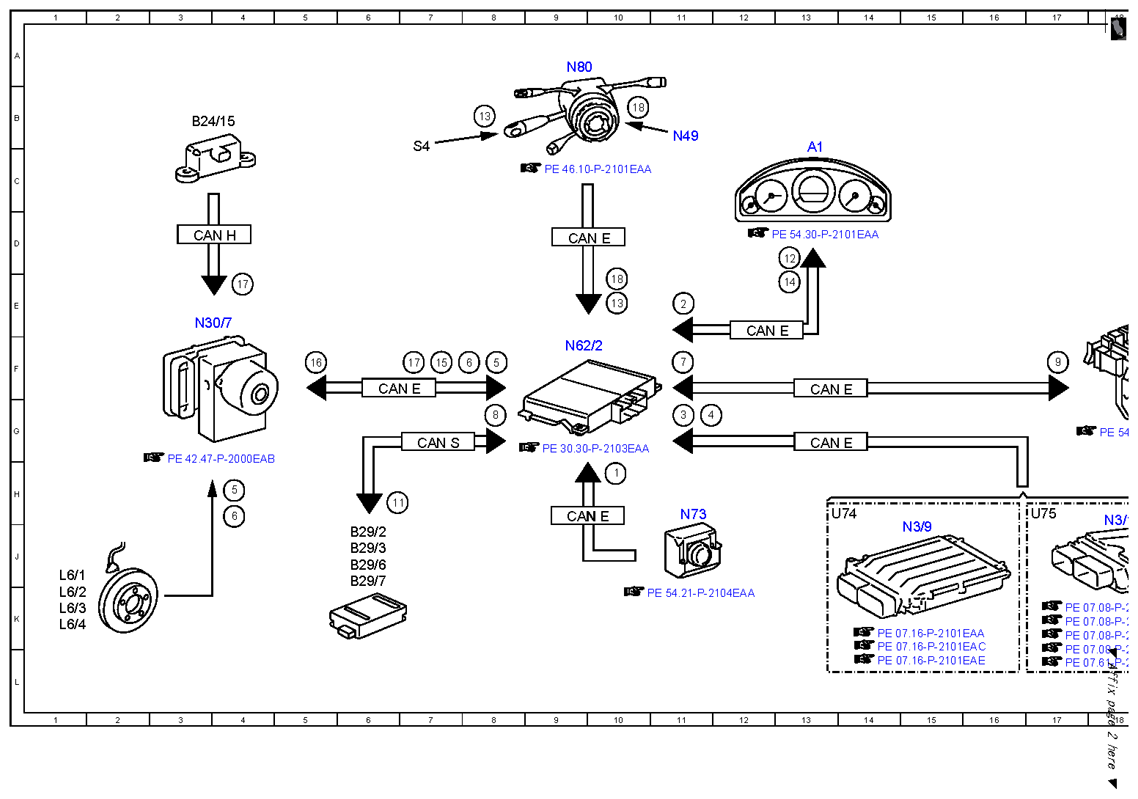

| A1 |
Instrument cluster |
13C |
| A2/56 |
Radio with auto pilot system |
21B |
| A40/3 |
COMAND control unit |
25B |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
3B |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
6J |
| B29/3 |
DISTRONIC sensor (DTR)/right front bumper |
6J |
| B29/6 |
Left rear bumper radar sensor |
6J |
| B29/7 |
Right rear bumper radar sensor |
6J |
| CAN B |
Interior CAN |
21F |
| CAN B |
Interior CAN |
21F |
| CAN E |
Chassis CAN |
13F |
| CAN E |
Chassis CAN |
9D |
| CAN E |
Chassis CAN |
6F |
| CAN E |
Chassis CAN |
12E |
| CAN E |
Chassis CAN |
13G |
| CAN E |
Chassis CAN |
9H |
| CAN H |
Vehicle dynamics CAN |
3D |
| CAN S |
Sensor CAN |
7G |
| Code 511 |
Audio 50 APS incl. DVD changer |
20B |
| Code 512 |
COMAND APS with DVD changer |
23A |
| Code 525 |
Audio 50 APS radio (CD) |
20B |
| Code 526 |
COMAND with single DVD drive (without navigation) |
23B |
| Code 527 |
COMAND APS (with navigation) |
23B |
| Code 528 |
COMAND with DVD changer |
23B |
| L6/1 |
Left front axle RPM sensor |
1J |
| L6/2 |
Right front axle RPM sensor |
1K |
| L6/3 |
Left rear axle RPM sensor |
1K |
| L6/4 |
Right rear axle RPM sensor |
1K |
| M21/1e2 |
Left Blind Spot Assist readiness and warning indicator |
30H |
| M21/2e2 |
Right Blind Spot Assist readiness and warning indicator |
30J |
| N10/1 |
Front SAM control unit with fuse and relay module |
18E |
| N3/10 |
ME-SFI [ME] control unit |
18H |
| N3/9 |
CDI control unit |
15J |
| N30/7 |
Premium Electronic Stability Program control unit |
3E |
| N49 |
Steering angle sensor |
11B |
| N62/2 |
Video and radar sensor system control unit |
9F |
| N69/1 |
Left front door control unit |
26E |
| N69/2 |
Right front door control unit |
26E |
| N73 |
Electronic ignition switch control unit |
11H |
| N80 |
Steering column module control unit |
9A |
| S4 |
Combination switch |
7C |
| U74 |
Valid for diesel engines |
13H |
| U75 |
Valid for gasoline engines |
17H |
