| 1 |
Multifunction steering wheel button group, signal |
22D |
| 1 |
Multifunction steering wheel button group, signal |
15F |
| 1 |
Multifunction steering wheel button group, signal |
22B |
| 10 |
Combination switch, status |
21F |
| 10 |
Combination switch, status |
16F |
| 11 |
CRUISE CONTROL lever, signal |
17F |
| 11 |
CRUISE CONTROL lever, signal |
21E |
| 12 |
Steering column adjustment switch, status |
21F |
| 12 |
Steering column adjustment switch, status |
17F |
| 13 |
Warning message issue, request |
17J |
| 14 |
Warning tone, request |
17J |
| 2 |
Circuit 15, status |
12D |
| 3 |
ATTENTION ASSIST, status |
15G |
| 4 |
Wheel speed, signal |
15D |
| 5 |
Steering angle, signal |
16F |
| 5 |
Steering angle, signal |
23F |
| 6 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
12G |
| 7 |
Time, message |
16G |
| 8 |
Rain/light sensor, status |
12F |
| 8 |
Rain/light sensor, status |
9D |
| 9 |
Audio operation, status |
7F |
| 9 |
Audio operation, status |
11F |

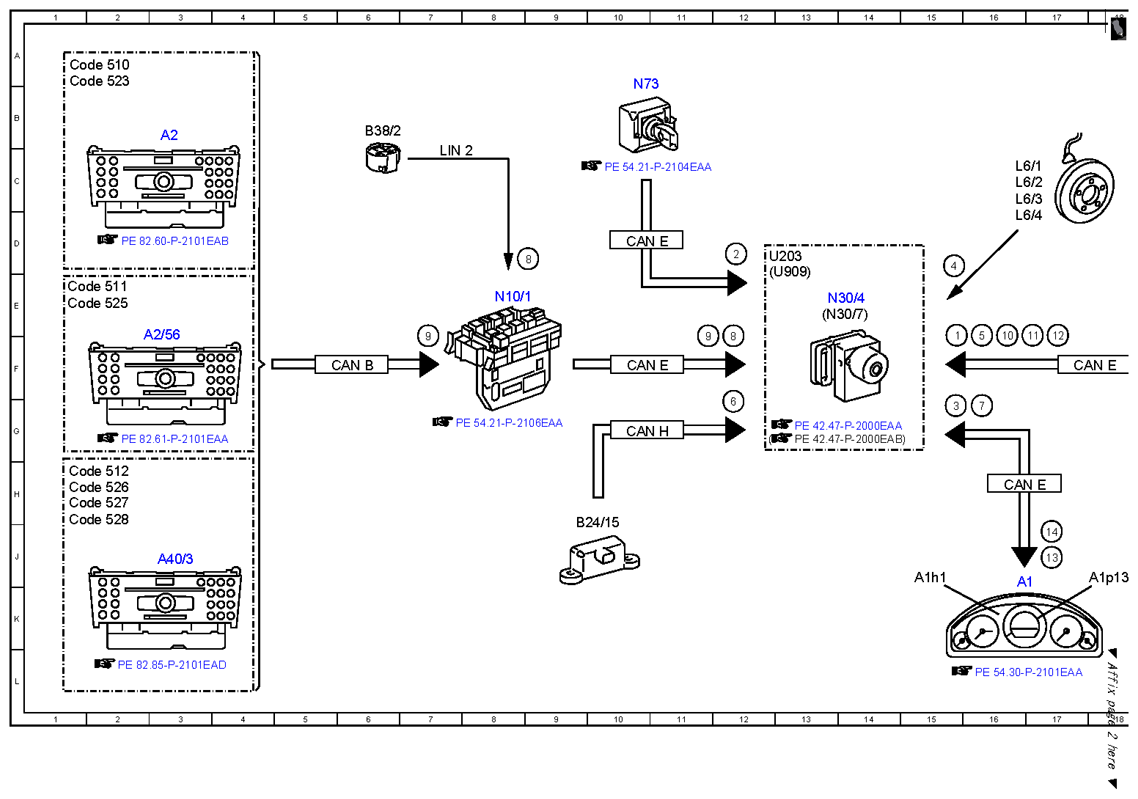

| A1 |
Instrument cluster |
16J |
| A1h1 |
Warning buzzer |
15J |
| A1p13 |
Multifunction display |
18J |
| A2 |
Radio |
3B |
| A2/56 |
Radio with auto pilot system |
2F |
| A40/3 |
COMAND control unit |
3J |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
9J |
| B38/2 |
Rain/light sensor |
6B |
| CAN B |
Interior CAN |
6F |
| CAN E |
Chassis CAN |
10F |
| CAN E |
Chassis CAN |
16H |
| CAN E |
Chassis CAN |
17F |
| CAN E |
Chassis CAN |
10D |
| CAN H |
Vehicle dynamics CAN |
10G |
| Code 275 |
Memory function (driver seat, steering column, outside mirror) |
19G |
| Code 510 |
Audio 20 with CD changer |
1A |
| Code 511 |
Audio 50 APS incl. DVD changer |
1E |
| Code 512 |
COMAND APS with DVD changer |
1H |
| Code 523 |
Audio 20 radio |
1A |
| Code 525 |
Audio 50 APS radio (CD) |
1E |
| Code 526 |
COMAND with single DVD drive (without navigation) |
1H |
| Code 527 |
COMAND APS (with navigation) |
1H |
| Code 528 |
COMAND with DVD changer |
1H |
| L6/1 |
Left front axle RPM sensor |
16C |
| L6/2 |
Right front axle RPM sensor |
16C |
| L6/3 |
Left rear axle RPM sensor |
16C |
| L6/4 |
Right rear axle RPM sensor |
16D |
| LIN 2 |
Wiper/inside rearview mirror LIN |
7C |
| LIN E1 |
Steering LIN |
22C |

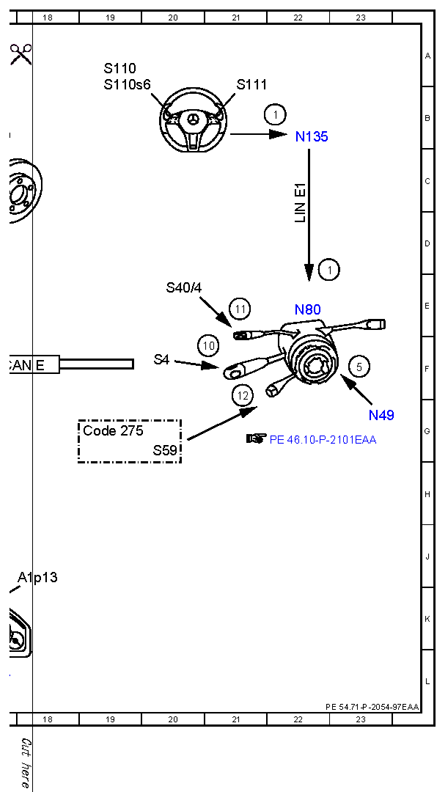

| N10/1 |
Front SAM control unit with fuse and relay module |
8E |
| N135 |
Steering wheel electronics |
22B |
| N30/4 |
Electronic Stability Program control unit |
13E |
| N30/7 |
Premium Electronic Stability Program control unit |
13E |
| N49 |
Steering angle sensor |
23G |
| N73 |
Electronic ignition switch control unit |
10B |
| N80 |
Steering column module control unit |
22E |
| S110 |
Left multifunction steering wheel button group |
19A |
| S110s6 |
OK button |
19B |
| S111 |
Right multifunction steering wheel button group |
21B |
| S4 |
Combination switch |
20F |
| S40/4 |
Cruise control lever |
20E |
| S59 |
Steering column adjustment switch |
20G |
| U203 |
Valid without DISTRONIC PLUS |
12D |
| U909 |
Valid for DISTRONIC PLUS |
12E |
