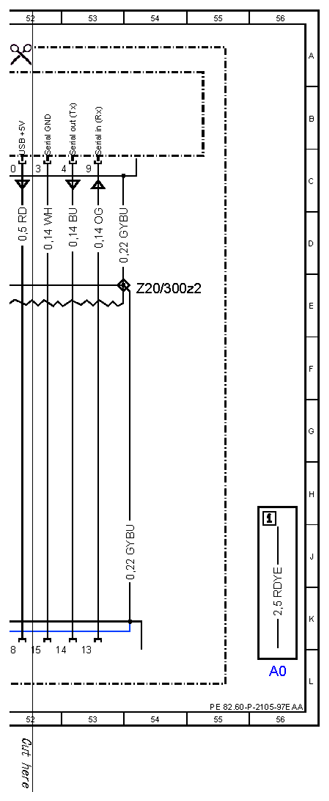

| A0 |
Color code key |
56L |
| A40/3 |

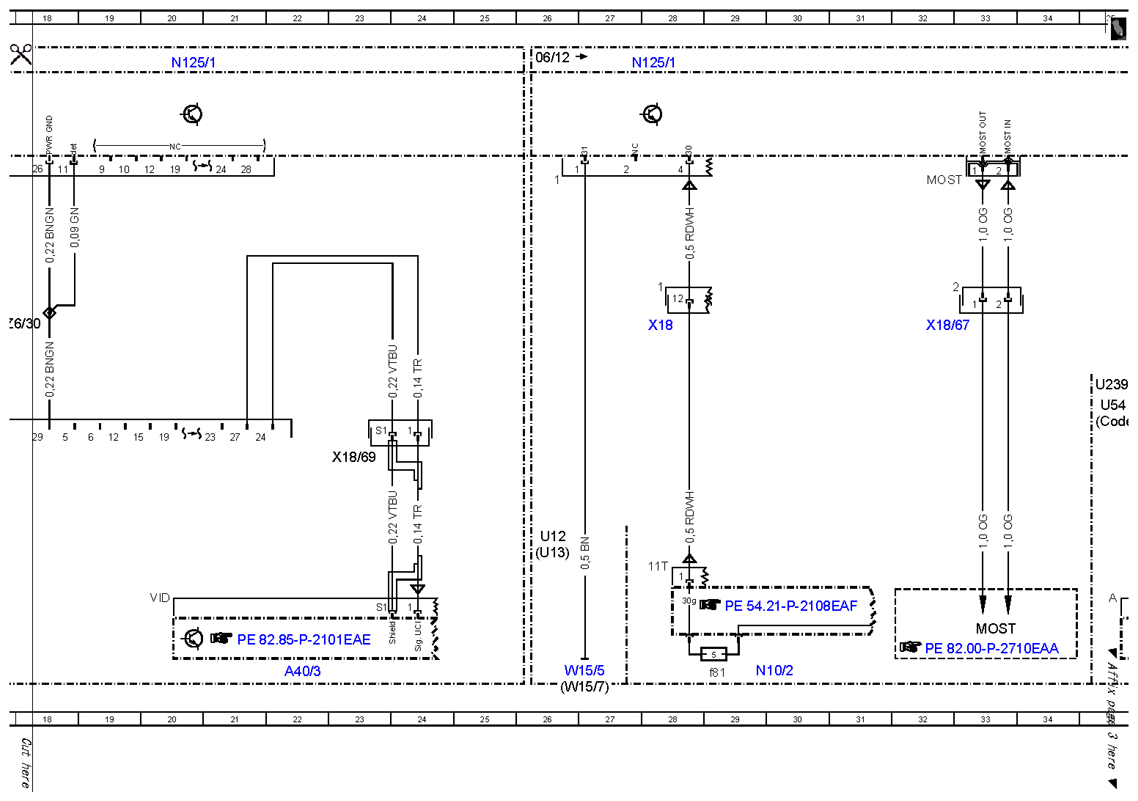

COMAND control unit |
22L |
| A40/3 |
COMAND control unit |
37L |
| Code 498 |
Japan version |
35G |
| MOST |
Media Oriented System Transport |
9K |
| MOST |
Media Oriented System Transport |
33K |
| N10/2 |
Rear SAM control unit with fuse and relay module |
5L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
29L |
| N10/2f81 |
Fuse 81 |
4L |
| N10/2f81 |
Fuse 81 |
29L |

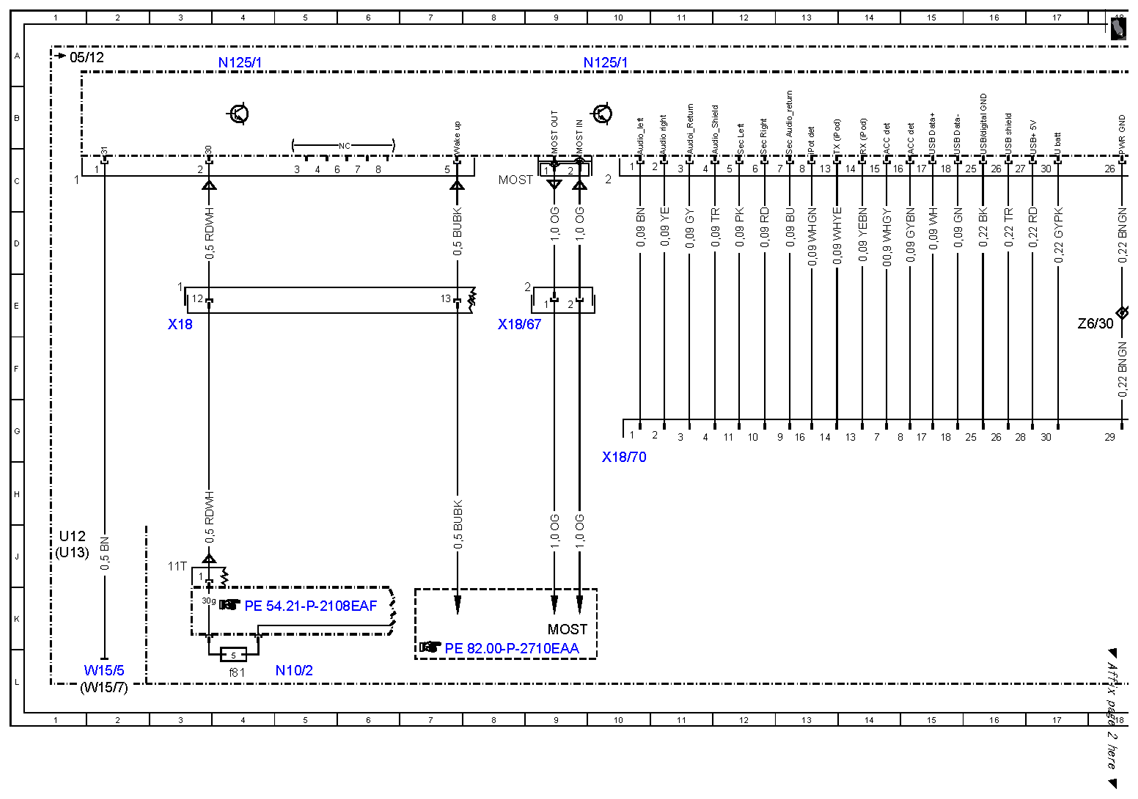

| N125/1 |
Media interface control unit |
4A |
| N125/1 |
Media interface control unit |
28A |
| N125/1 |
Media interface control unit |
10A |
| N125/1 |
Media interface control unit |
44A |
| N125/1 |
Media interface control unit |
20A |
| N125/1 |
Media interface control unit |
36A |
| N125/1 |
Media interface control unit |
50A |
| U12 |
Valid for left-hand drive vehicles |
1J |
| U12 |
Valid for left-hand drive vehicles |
26J |
| U13 |
Valid for right-hand drive vehicles |
1J |
| U13 |
Valid for right-hand drive vehicles |
26J |
| U239 |
Valid for media interface with video |
35F |
| U54 |
Valid for all except Japan |
35G |
| W15/5 |
Left front footwell ground point |
2L |
| W15/5 |
Left front footwell ground point |
26L |
| W15/7 |
Right front footwell ground point |
2L |
| W15/7 |
Right front footwell ground point |
26L |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
3E |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
28E |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
36E |
| X18/67 |
Media interface electrical connector |
8E |
| X18/67 |
Media interface electrical connector |
32E |
| X18/69 |
Video media interface electrical connector |
23H |
| X18/69 |
Video media interface electrical connector |
42H |
| X18/70 |
Media interface electrical connector |
10G |
| X18/70 |
Media interface electrical connector |
44L |
| X18/70 |
Media interface electrical connector |
51L |
| Z20/300z1 |
Shielding connector sleeve |
47E |
| Z20/300z2 |
Shielding connector sleeve |
54E |
| Z20/300z3 |
Shielding connector sleeve |
47G |
| Z20/301z1 |
Shielding connector sleeve |
50G |

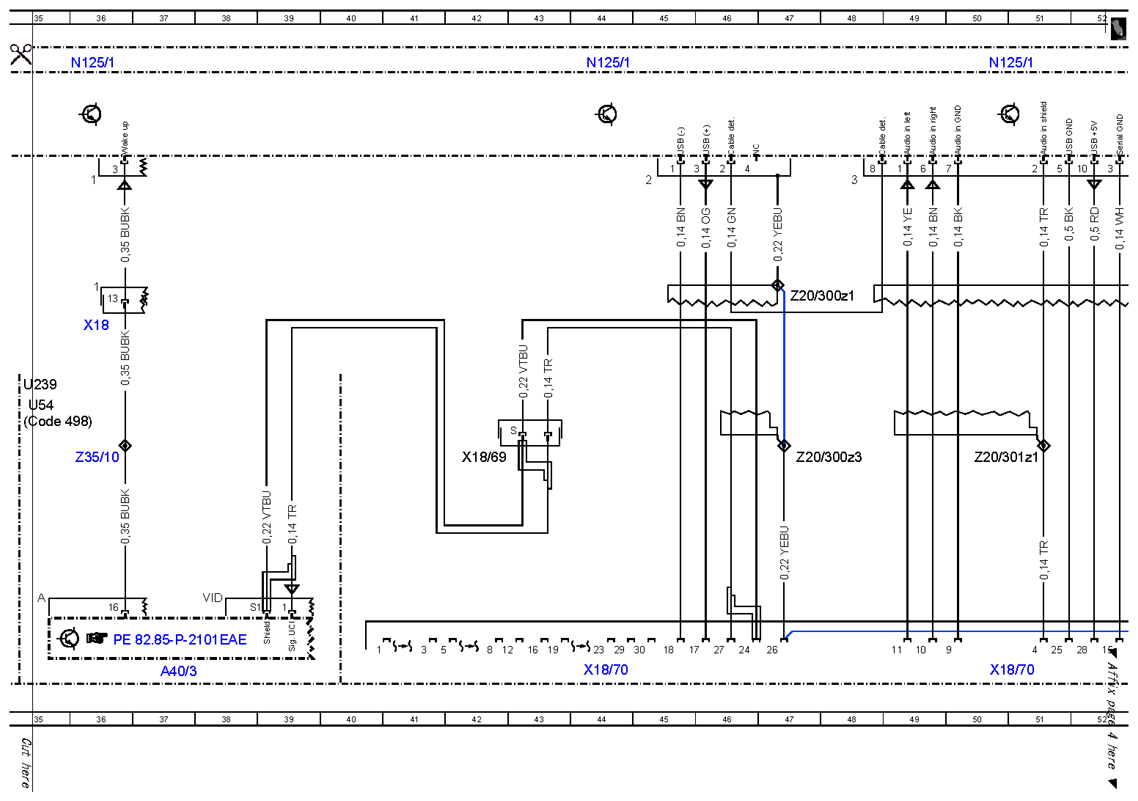

| Z35/10 |
MOST wake-up signal connector sleeve |
36G |
| Z6/30 |
ME-SFI [ME] diagnosis connector sleeve |
18E |
