Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97EAF

Code: Designation: Position:
A2/18 FM, AM and CL [ZV] antenna amplifier 66L
A2/19 Rear window antenna FM antenna amplifier 63L
A2/37 VICS control unit 118L
A2/5 Global positioning system antenna splitter 50L
A2/54 TV 3, FM2 and DAB band III antenna amplifier 69L
A2/55 FM, AM and CL [ZV] antenna amplifier 71L
A2/83 WLAN antenna 138L
A2/91 Bluetooth antenna 48L
A2/94 ETC/DSRC antenna 154L
A28/11 Multifunction antenna 111L
A28/11 Multifunction antenna 54L
A40/3 COMAND control unit 4A
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 20A
A40/3 COMAND control unit 28A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 52A
A40/3 COMAND control unit 60A
A40/3 COMAND control unit 76A
A40/3 COMAND control unit 84A
A40/3 COMAND control unit 92A
A40/3 COMAND control unit 101A
A40/3 COMAND control unit 108A
A40/3 COMAND control unit 117A
A40/3 COMAND control unit 133A
A40/3 COMAND control unit 141A
A40/3 COMAND control unit 150A
A40/3 COMAND control unit 157A
A40/3 COMAND control unit 125A
A40/3 COMAND control unit 69A
A40/3 COMAND control unit 45A
A40/3f1 COMAND electrical fuse 2B
A40/8 Audio/COMAND display 136L
A50/6 Dedicated Short-Range Communications control unit 150L
A67 Inside rearview mirror 92L
A67b1 Hands-free system microphone 92K
A67x1 Inside rearview mirror unit electrical connector 90H
A90/4 Tuner unit 132L
A90/5 Multimedia connection unit 40L
B84/3 Backup camera 122L
CAN A Telematics CAN 74K
CAN B Interior CAN 77K
Code 218 Backup camera 119A
Code 348 Emergency call/assistance system 9E
Code 348 Emergency call/assistance system 98E
Code 348 Emergency call/assistance system 49E
Code 350 E-call emergency call system Europe Generation 2 6E
Code 350 E-call emergency call system Europe Generation 2 94E
Code 386 Mobile phone 102E
Code 498 Japan version 115E
Code 498 Japan version 139A
Code 501 360 degree camera 126A
Code 522 Audio 20 radio 54E
Code 865 TV tuner (digital) 130A
Code B54 Live Traffic Information 155A
F34/5 Electronic Toll Collection preinstallation electrical fuse 144L
H4/1 Left door speaker 15L
H4/1h1 Left door tweeter 15L
H4/1h2 Left door bass speaker 14L
H4/2 Right door speaker 17L
H4/2h1 Right door tweeter 18L
H4/2h2 Right door bass speaker 17L
H4/3 Left rear speaker 22L
H4/3h1 Left rear tweeter 23L
H4/3h2 Left rear bass speaker 21L
H4/4 Right rear speaker 20L
H4/4h1 Right rear tweeter 20L
H4/4h2 Right rear bass speaker 19L
M4/13 COMAND fan motor 86L
MOST Media Oriented System Transport 27K
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 83L
N10/1 Front SAM control unit with fuse and relay module 104L
N10/1 Front SAM control unit with fuse and relay module 142L
N10/1 Front SAM control unit with fuse and relay module 30L
N10/1f11 Fuse 11 29L
N10/1f16 Fuse 16 103L
N10/1f21 Fuse 21 141L
N10/1f26 Fuse 26 3L
N10/2 Rear SAM control unit with fuse and relay module 59L
N10/2f46 Fuse 46 58L
N112/2 Telematics services communication module 7L
N112/2 Telematics services communication module 95L
N112/2 Telematics services communication module 157L
N123/4 Emergency call system control unit 11L
N123/4 Emergency call system control unit 99L
N148 360° camera control unit 128L
U12 Valid for left-hand drive vehicles 88H
U12 Valid for left-hand drive vehicles 89D
U12 Valid for left-hand drive vehicles 145H
U12 Valid for left-hand drive vehicles 25D
U13 Valid for right-hand drive vehicles 88H
U13 Valid for right-hand drive vehicles 91D
U13 Valid for right-hand drive vehicles 145J
U13 Valid for right-hand drive vehicles 25D
U135 Valid for Electronic Toll Collection 139A
U136 Valid for Vehicle Information and Communication System (VICS) 115E
U23 Valid for convertibles 68E
U23 Valid for convertibles 120D
U24 Valid for manual transmission 33D
U25 Valid for automatic transmission 29D
U500 Not valid for sound system 13E
U611 Valid for Coupe 57E
U611 Valid for Coupe 123D
W15/5 Left front footwell ground point 89L
W15/5 Left front footwell ground point 146L
W15/5 Left front footwell ground point 25G
W15/7 Right front footwell ground point 89L
W15/7 Right front footwell ground point 146L
W15/7 Right front footwell ground point 25G
W18 Left front seat crossmember ground point 107G
W18 Left front seat crossmember ground point 4H
X11/4 Diagnostic connector 80L
X137/1 VICS and Electronic Toll Collection power supply electrical connector 116H
X138/1 Front center console electrical connector 30G
X138/1 Front center console electrical connector 44G
X138/1 Front center console electrical connector 36G
X169 Backup camera electrical connector 120G
X18 Vehicle interior and harness for taillamp electrical connector 86E
X30/32 Left vehicle floor interior CAN voltage distributor electrical connector 77L
X30/35 Telematics CAN voltage distributor electrical connector 74L
X35/1 Left front door electrical connector 14H
X35/2 Right front door electrical connector 16H
X39/37 Mobile phone electrical connector 107L
Z4/23 Antenna circuit 30 connector sleeve 57G
Z7/21 Air conditioning circuit 30 connector sleeve 86G
Z7/60 5V output connector sleeve 39G

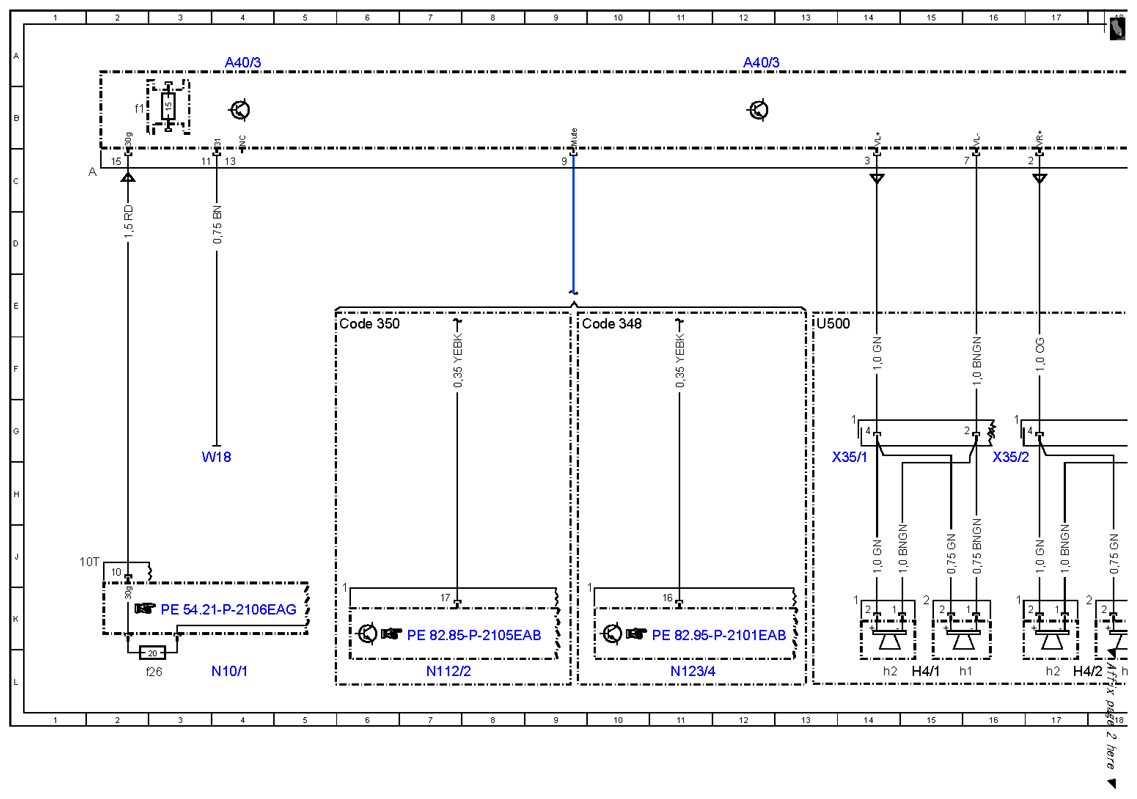

Fig 1: Cockpit Management And Data System Control Unit Wiring Diagram (1 Of 10)
G10082829Courtesy of MERCEDES-BENZ USA

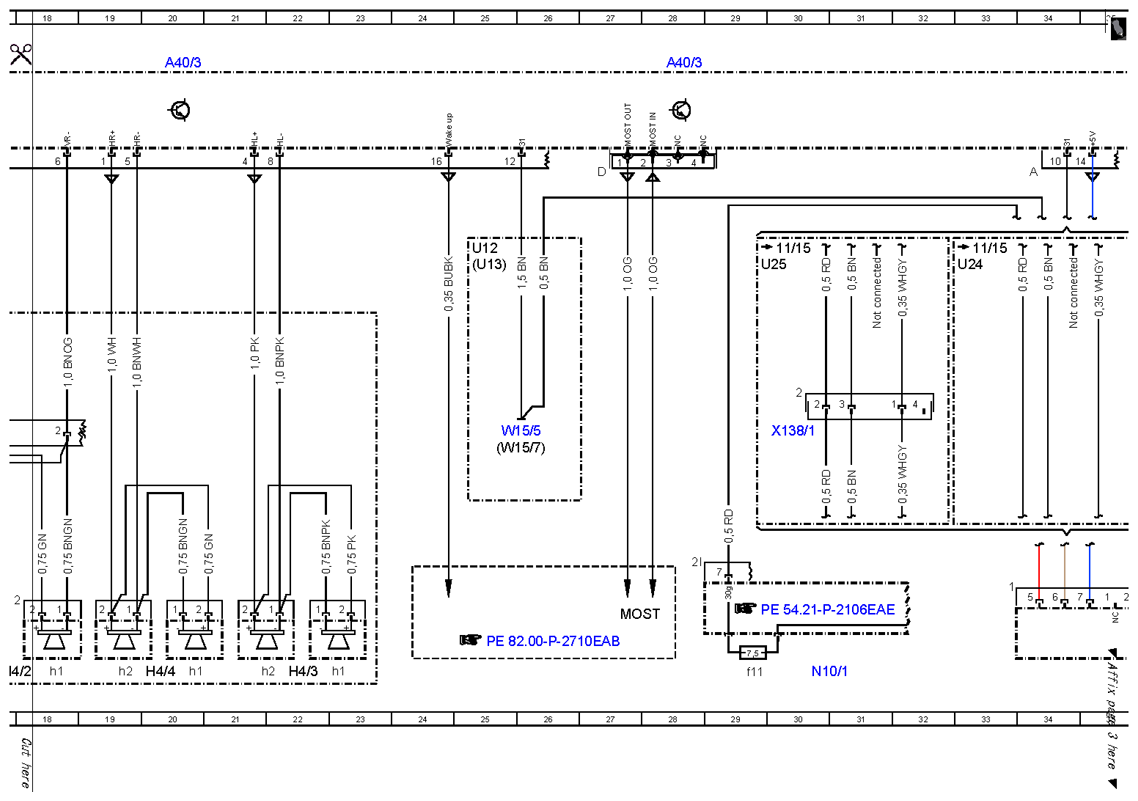

Fig 2: Cockpit Management And Data System Control Unit Wiring Diagram (2 Of 10)
G10082830Courtesy of MERCEDES-BENZ USA

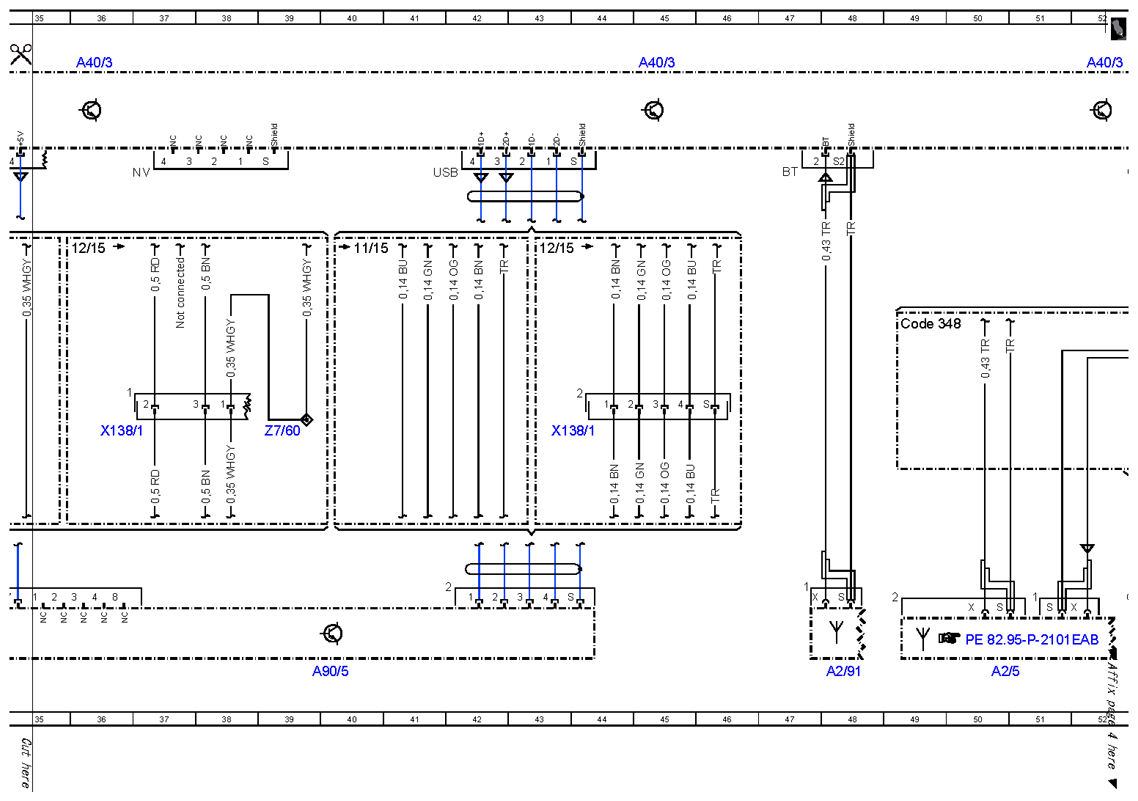

Fig 3: Cockpit Management And Data System Control Unit Wiring Diagram (3 Of 10)
G10082831Courtesy of MERCEDES-BENZ USA

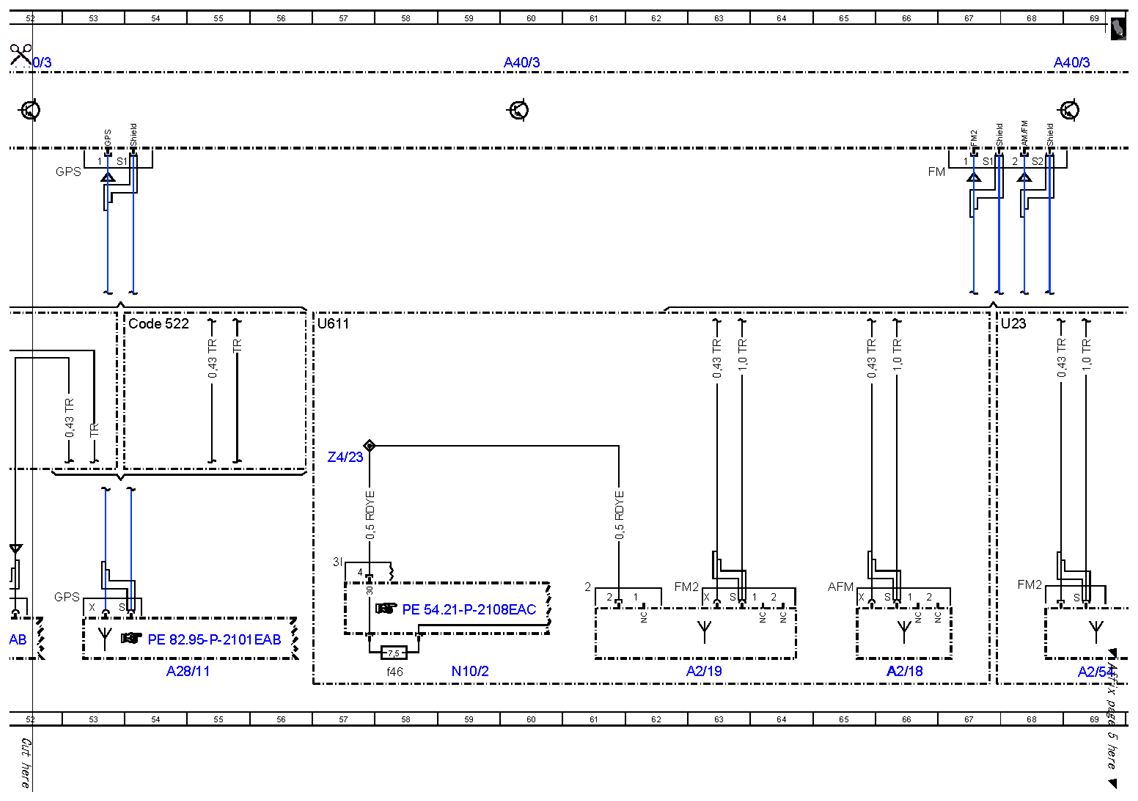

Fig 4: Cockpit Management And Data System Control Unit Wiring Diagram (4 Of 10)
G10082832Courtesy of MERCEDES-BENZ USA

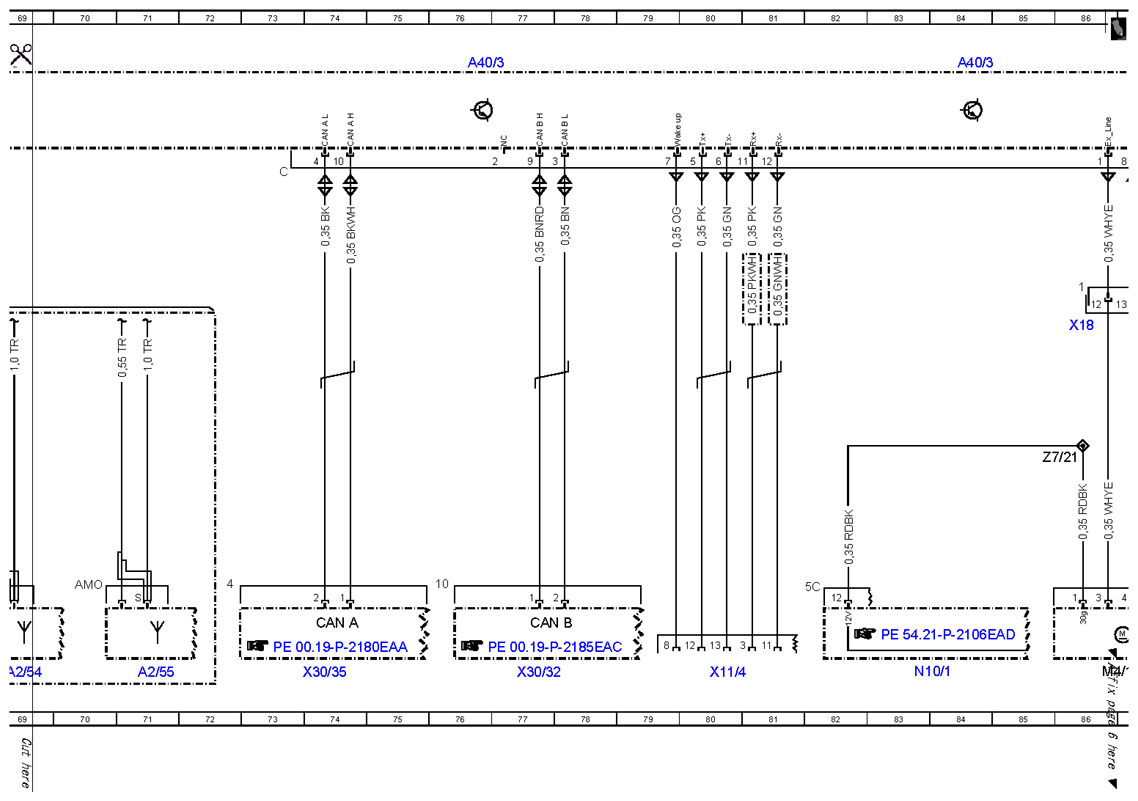

Fig 5: Cockpit Management And Data System Control Unit Wiring Diagram (5 Of 10)
G10082833Courtesy of MERCEDES-BENZ USA

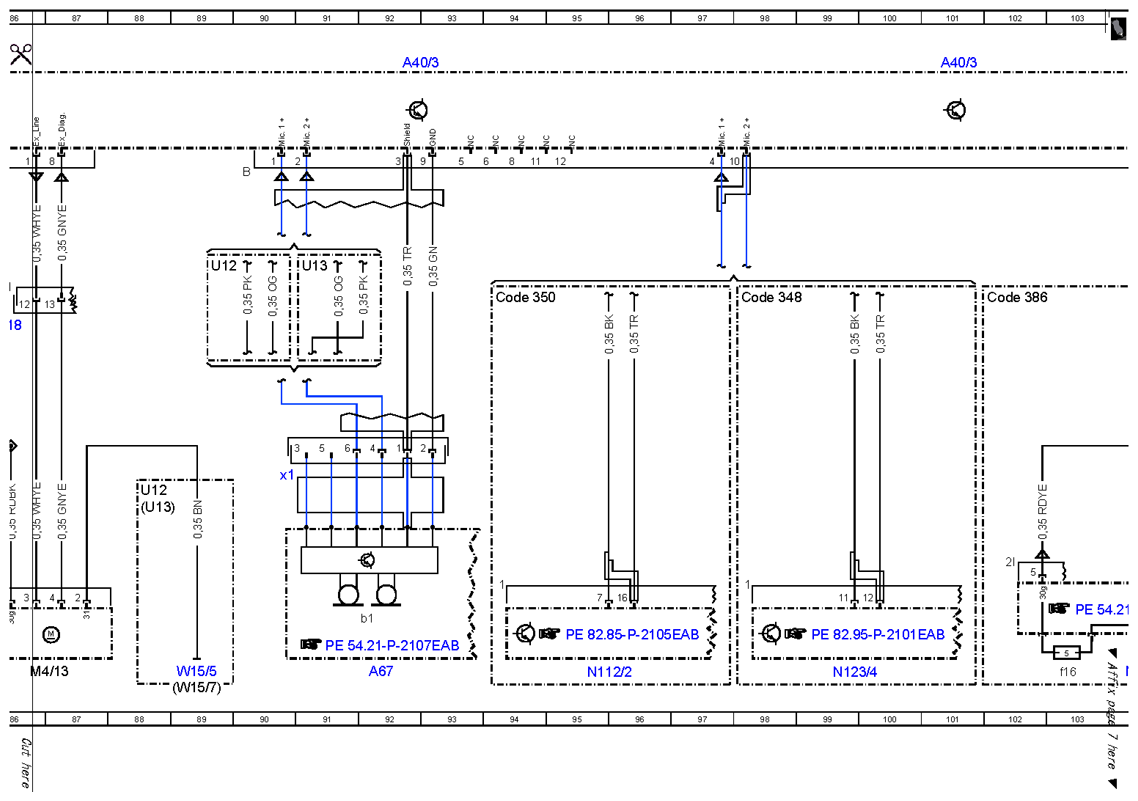

Fig 6: Cockpit Management And Data System Control Unit Wiring Diagram (6 Of 10)
G10082834Courtesy of MERCEDES-BENZ USA

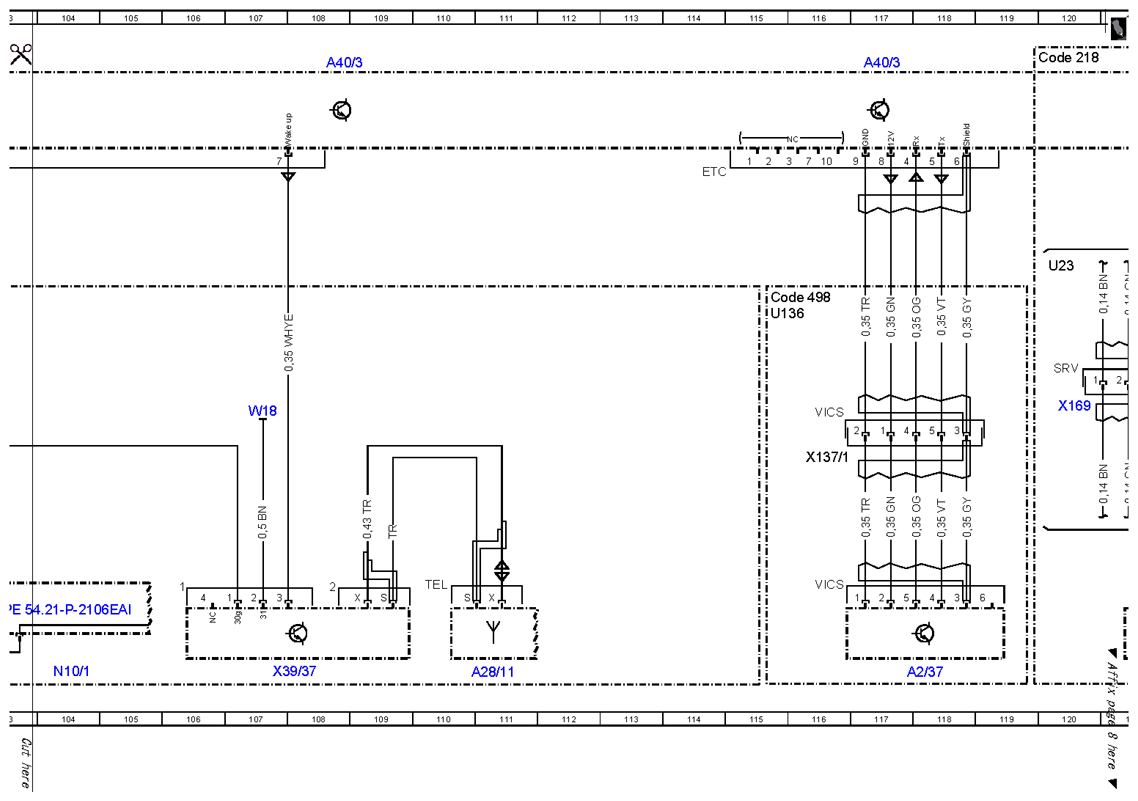

Fig 7: Cockpit Management And Data System Control Unit Wiring Diagram (7 Of 10)
G10082835Courtesy of MERCEDES-BENZ USA

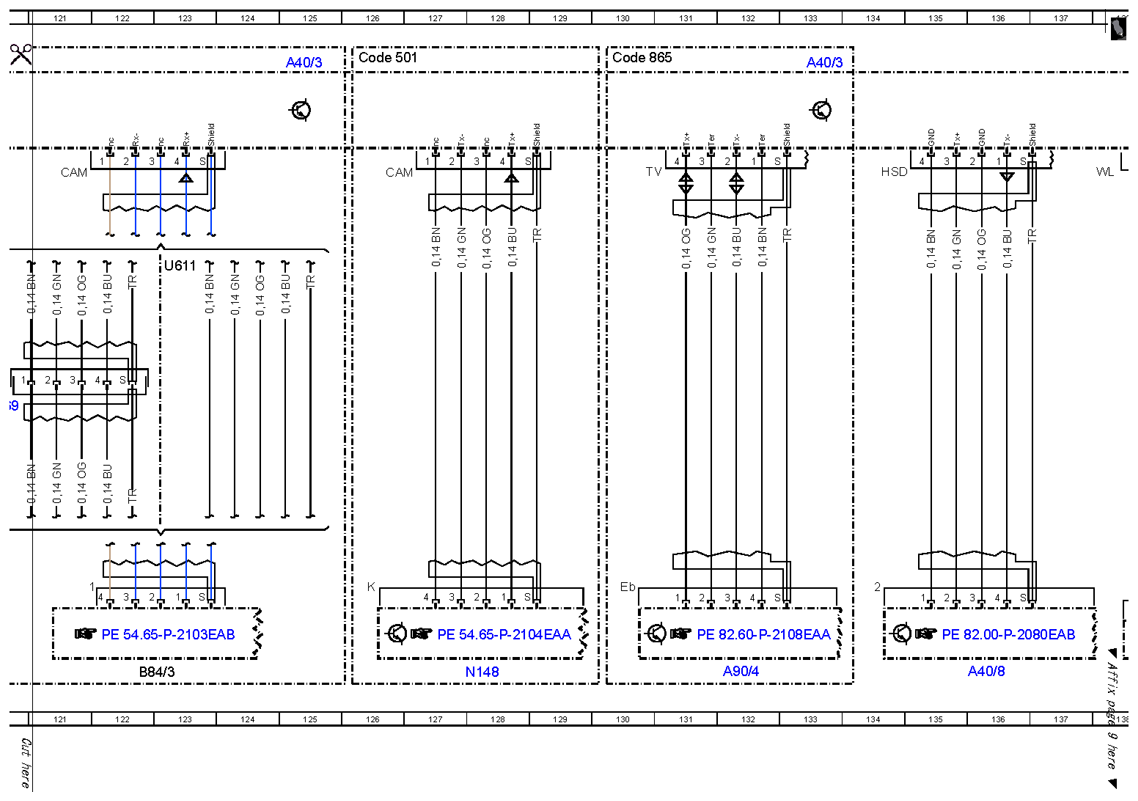

Fig 8: Cockpit Management And Data System Control Unit Wiring Diagram (8 Of 10)
G10082836Courtesy of MERCEDES-BENZ USA

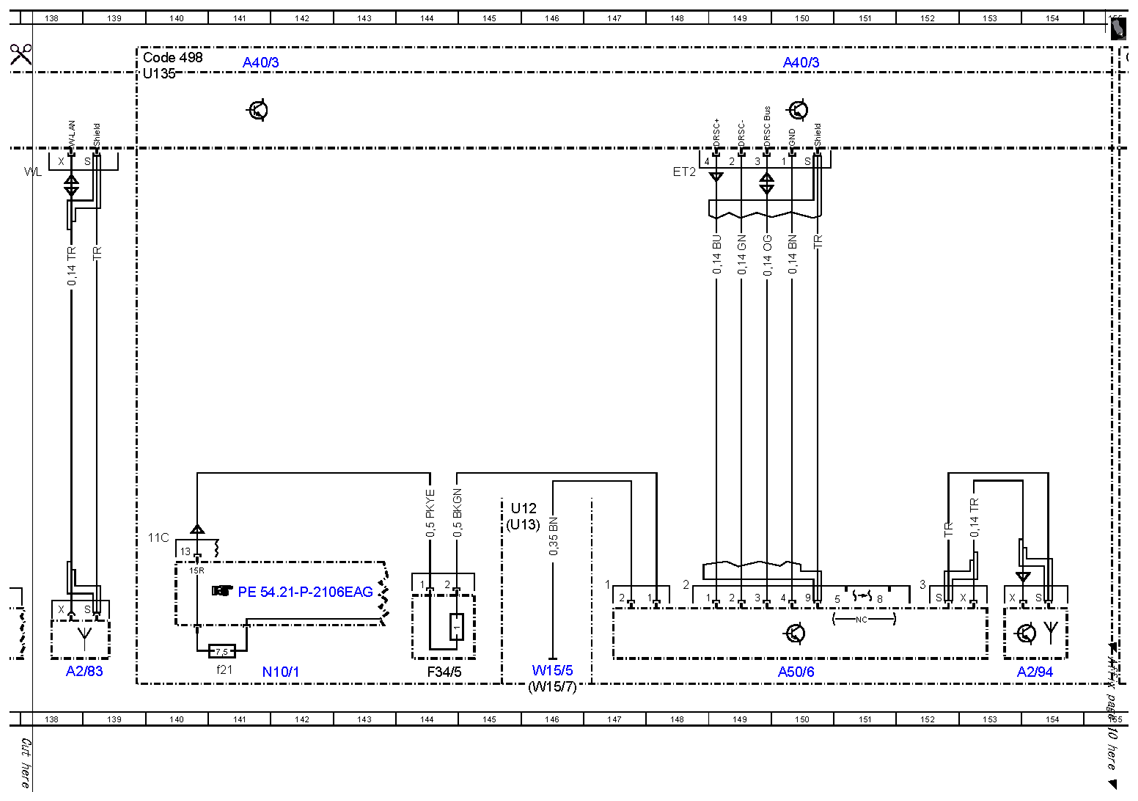

Fig 9: Cockpit Management And Data System Control Unit Wiring Diagram (9 Of 10)
G10082837Courtesy of MERCEDES-BENZ USA

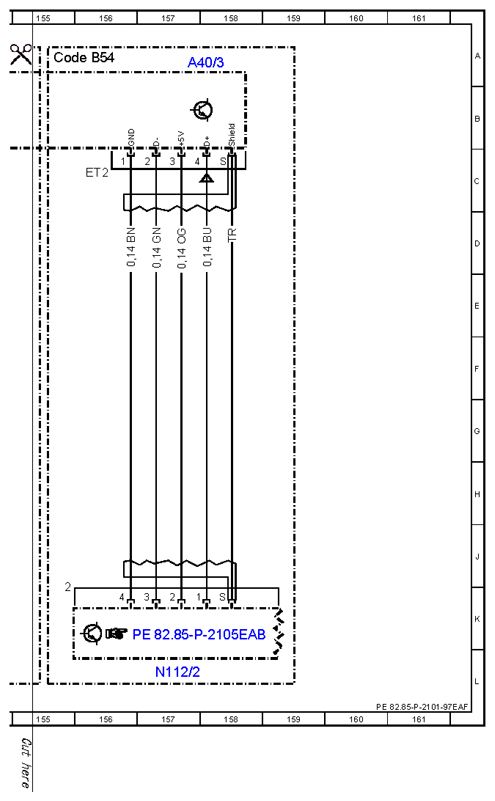

Fig 10: Cockpit Management And Data System Control Unit Wiring Diagram (10 Of 10)
G10082838Courtesy of MERCEDES-BENZ USA
