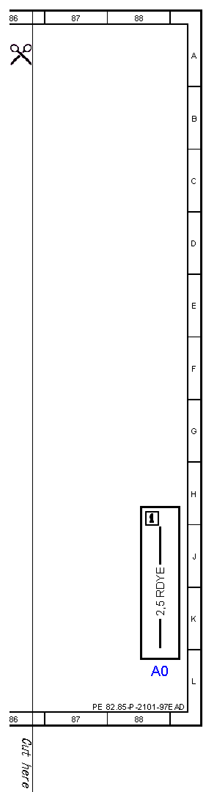

| A0 |
Color code key |
88L |
| A2/18 |

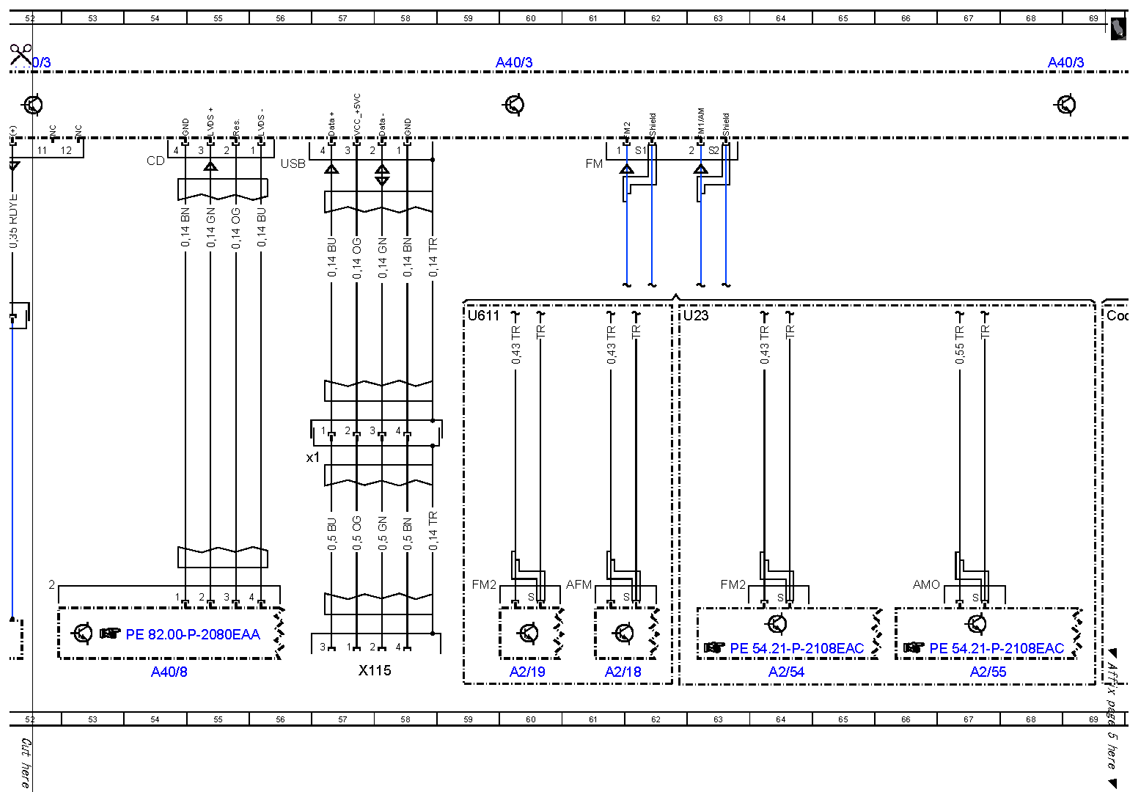

FM, AM and CL [ZV] antenna amplifier |
61L |
| A2/19 |
Rear window antenna FM antenna amplifier |
60L |
| A2/5 |

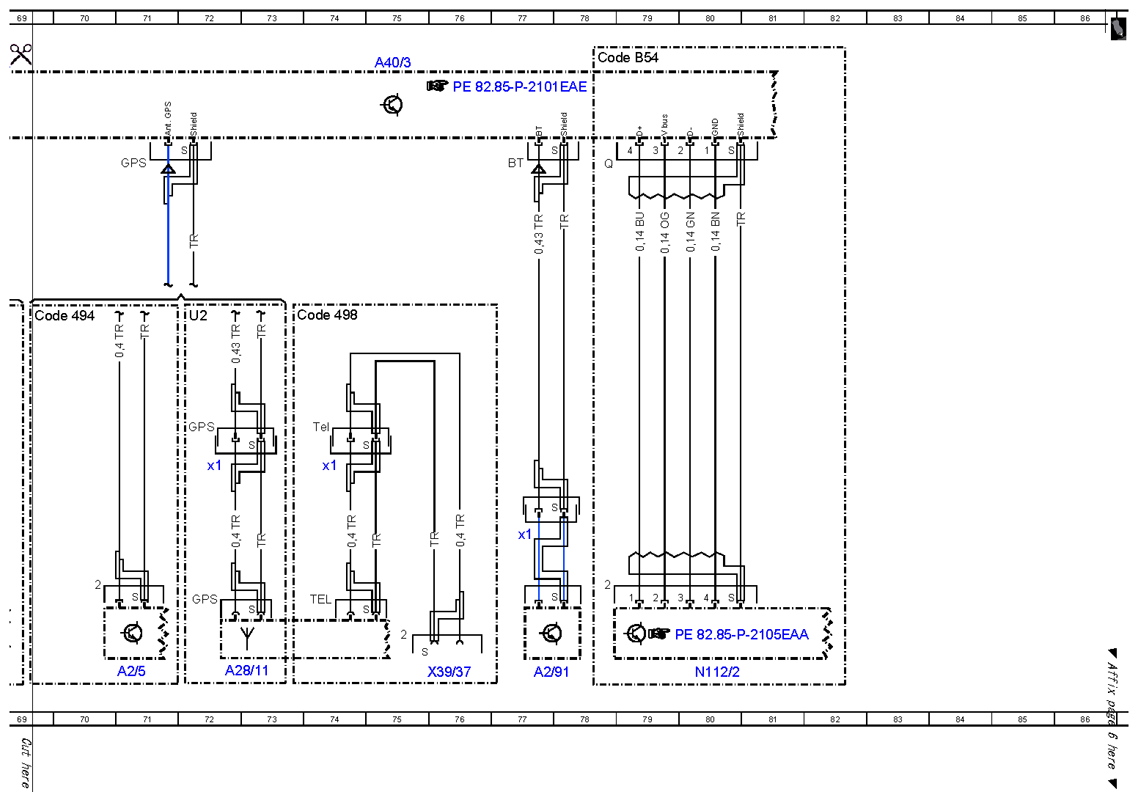

Global positioning system antenna splitter |
71L |
| A2/54 |
TV 3, FM2 and DAB band III antenna amplifier |
64L |
| A2/55 |
FM, AM and CL [ZV] antenna amplifier |
67L |
| A2/91 |
Bluetooth antenna |
77L |
| A2/91x1 |
Bluetooth antenna electrical connector |
77J |
| A28/11 |
Multifunction antenna |
72L |
| A28/11x1 |
Multifunction antenna electrical connector |
72H |
| A28/11x1 |
Multifunction antenna electrical connector |
74H |
| A28/13 |
Compensator/cellular telephone system UMTS |
9L |
| A40/3 |

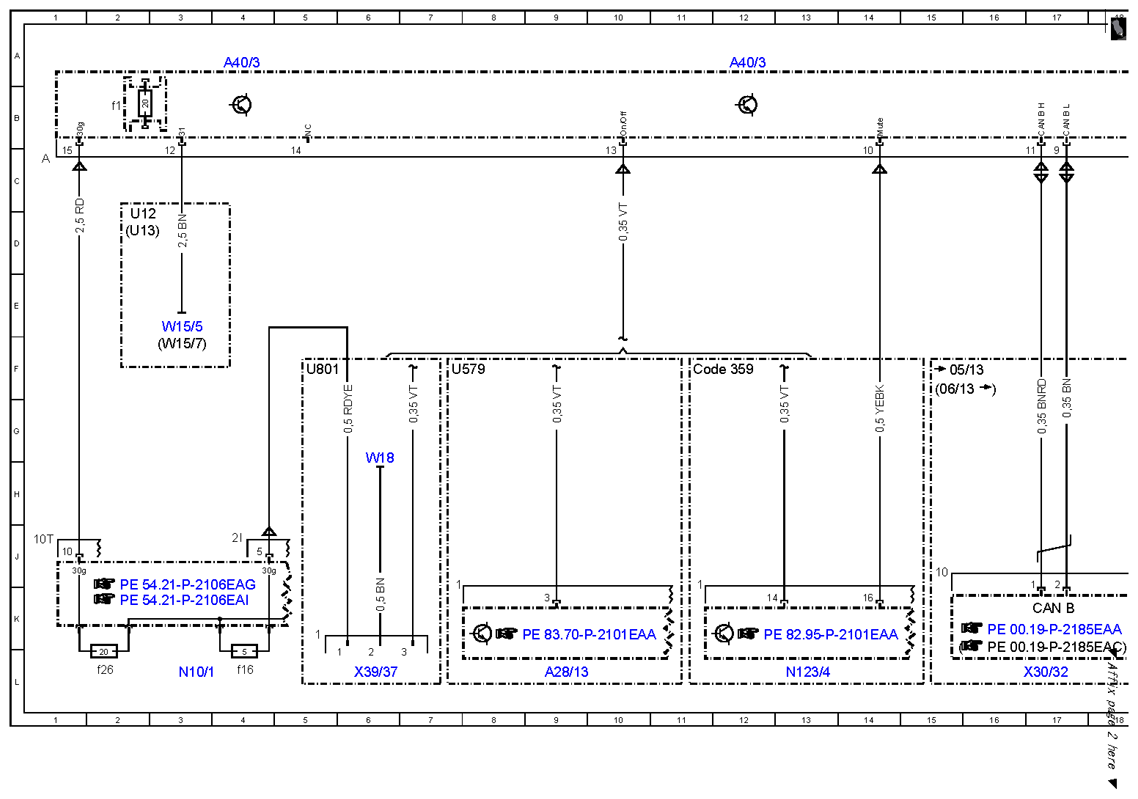

COMAND control unit |
4A |
| A40/3 |
COMAND control unit |
12A |
| A40/3 |
COMAND control unit |
28A |
| A40/3 |
COMAND control unit |
20A |
| A40/3 |
COMAND control unit |
36A |
| A40/3 |
COMAND control unit |
52A |
| A40/3 |
COMAND control unit |
44A |
| A40/3 |
COMAND control unit |
60A |
| A40/3 |
COMAND control unit |
75A |
| A40/3 |
COMAND control unit |
68A |
| A40/3f1 |
COMAND electrical fuse |
2B |
| A40/8 |
Audio/COMAND display |
54L |
| A67 |
Inside rearview mirror |
35L |
| A67b1 |
Hands-free system microphone |
35K |
| A67x1 |
Inside rearview mirror unit electrical connector |
34G |
| CAN A |
Telematics CAN |
42K |
| CAN B |
Interior CAN |
17K |
| Code 359 |
TELEAID emergency call system |
11F |
| Code 359 |
TELEAID emergency call system |
37D |
| Code 494 |
USA version |
69E |
| Code 498 |
Japan version |
73E |
| Code 867 |
SPLITVIEW |
46D |
| Code B54 |
COM module |
78A |
| H4/1 |

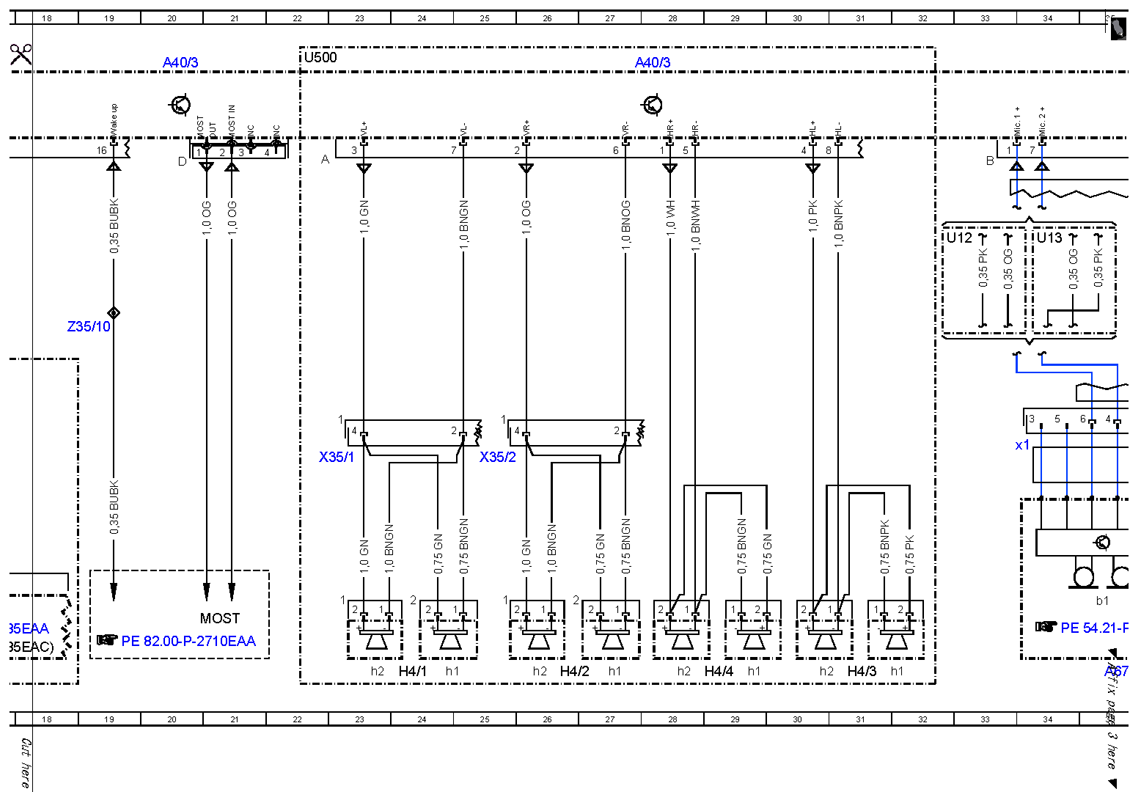

Left door speaker |
24L |
| H4/1h1 |
Left door tweeter |
24L |
| H4/1h2 |
Left door bass speaker |
23L |
| H4/2 |
Right door speaker |
26L |
| H4/2h1 |
Right door tweeter |
27L |
| H4/2h2 |
Right door bass speaker |
26L |
| H4/3 |
Left rear speaker |
31L |
| H4/3h1 |
Left rear tweeter |
32L |
| H4/3h2 |
Left rear bass speaker |
30L |
| H4/4 |
Right rear speaker |
29L |
| H4/4h1 |
Right rear tweeter |
29L |
| H4/4h2 |
Right rear bass speaker |
28L |
| M4/13 |
COMAND fan motor |
51L |
| MOST |
Media Oriented System Transport |
21K |
| N10/1 |
Front SAM control unit with fuse and relay module |
3L |
| N10/1f16 |
Fuse 16 |
4L |
| N10/1f26 |
Fuse 26 |
2L |
| N112/2 |
Telematics services communication module |
80L |
| N123/4 |
Emergency call system control unit |
13L |
| N123/4 |
Emergency call system control unit |
39L |
| U12 |
Valid for left-hand drive vehicles |
2D |
| U12 |
Valid for left-hand drive vehicles |
32D |
| U13 |
Valid for right-hand drive vehicles |
2D |
| U13 |
Valid for right-hand drive vehicles |
34D |
| U2 |
Valid for all except USA |
72E |
| U23 |
Valid for convertibles |
62E |
| U500 |
Not valid for sound system |
22A |
| U579 |
Valid for stationary heater |
7F |
| U611 |
Valid for Coupe |
59E |
| U801 |
Valid for mobile phone preinstallation with universal interface |
5F |
| W15/5 |
Left front footwell ground point |
3E |
| W15/7 |
Right front footwell ground point |
3F |
| W18 |
Left front seat crossmember ground point |
6H |
| X115 |
USB electrical connector |
58L |
| X115x1 |
USB electrical connector connecting point |
56H |
| X120 |
Radio fan electrical connector |
50F |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
17L |
| X30/35 |
Telematics CAN voltage distributor electrical connector |
42L |
| X35/1 |
Left front door electrical connector |
23H |
| X35/2 |
Right front door electrical connector |
25H |
| X39/37 |
Mobile phone electrical connector |
6L |
| X39/37 |
Mobile phone electrical connector |
76L |
| X39/45 |

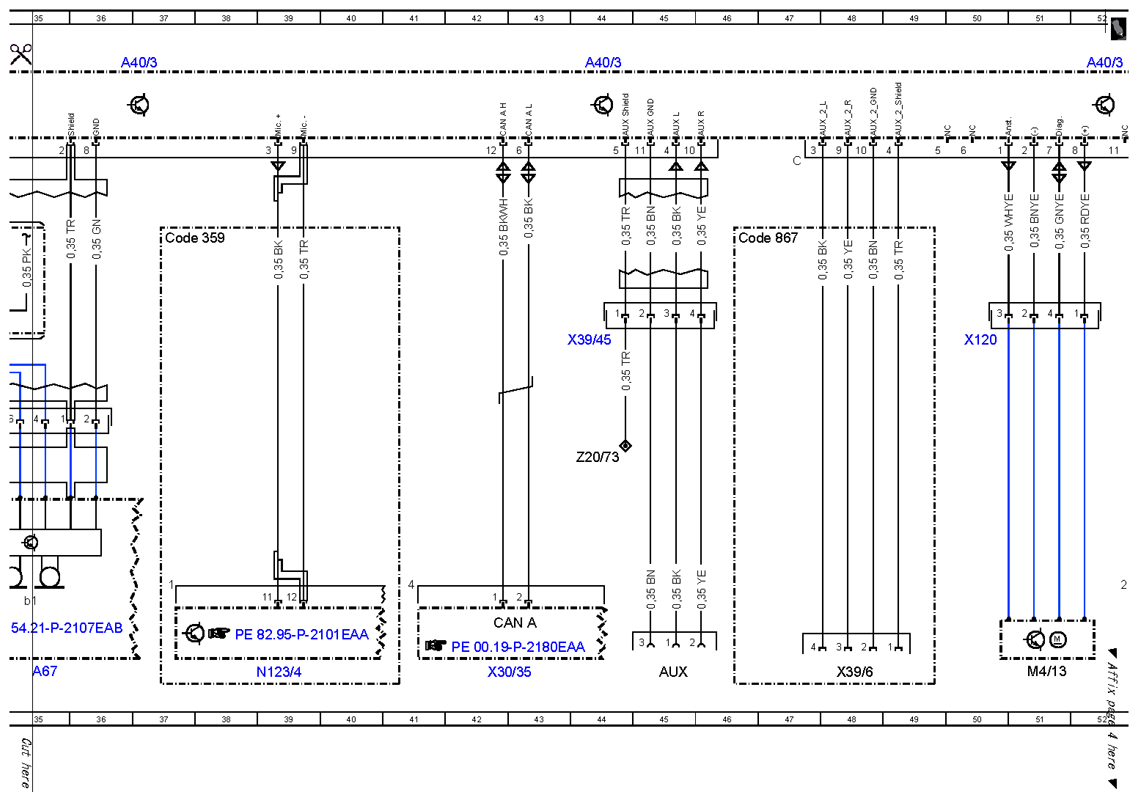

AUX jack electrical connector |
44F |
| Z20/73 |
Tracer wire connector sleeve |
44G |
| Z35/10 |
MOST wake-up signal connector sleeve |
19E |
