Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97EAA

Code: Designation: Position:
A0 Color code key 48L
A7/3 Traction system hydraulic unit 2H
A7/3 Traction system hydraulic unit 2A
A7/3b1 Front axle brake pressure sensor 2B
A7/3b7 Front pressure sensor 3B
A7/3b8 Rear pressure sensor 2D
A7/3m1 High pressure and return pump 3D
A7/3y10 Left rear pressure regulator valve (pressure hold) 2F
A7/3y11 Left rear pressure regulator valve (pressure release) 3F
A7/3y12 Right rear pressure regulator valve (pressure hold) 2F
A7/3y13 Right rear pressure regulator valve (pressure release) 3F
A7/3y18 Front axle switchover valve 2E
A7/3y19 Rear axle switchover valve 3E
A7/3y22 Front axle intake ball valve 2E
A7/3y23 Rear axle intake ball valve 3E
A7/3y6 Left front pressure regulator valve (pressure hold) 2G
A7/3y7 Left front pressure regulator valve (pressure release) 3G
A7/3y8 Right front pressure regulator valve (pressure hold) 2G
A7/3y9 Right front pressure regulator valve (pressure release) 3G
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 30L
B64/1 Brake vacuum sensor 20L
CAN E Chassis CAN 43K
L6/1 Left front axle rpm sensor 25L
L6/2 Right front axle rpm sensor 23L
L6/3 Left rear axle rpm sensor 28L
L6/4 Right rear axle rpm sensor 27L
N10/1 Front SAM control unit with fuse and relay module 7L
N10/1f1 Fuse 1 5L
N10/1f14 Fuse 14 9L
N10/1f20 Fuse 20 6L
N10/1f21 Fuse 21 10L
N10/2 Rear SAM control unit with fuse and relay module 15L
N30/4 Electronic Stability Program control unit 4A
N30/4 Electronic Stability Program control unit 12A
N30/4 Electronic Stability Program control unit 20A
N30/4 Electronic Stability Program control unit 27A
N30/4 Electronic Stability Program control unit 36A
N30/4 Electronic Stability Program control unit 43A
S9/1 Stop lamp switch 12L
U1018 Valid for gasoline engine 276 39D
U1019 Valid for gasoline engine 278 39D
U157 Valid for combustion engine 272 DE 33D
U252 Valid for ECO start/stop function 19E
U484 Valid for gasoline engine 273 33D
U600 Valid for power steering pump 31C
U739 Valid for gasoline engine 271 DE 31D
U77 Valid for speed-sensitive power steering 17E
U819 Valid for gasoline engine 272 33D
U880 Valid for diesel engine 642 31D
U948 Valid for diesel engine 651 36D
W70 Electronic Stability Program ground point 6E
X18/33 Speed-sensitive power steering electrical connector 18H
X26 Interior and engine wiring harness electrical connector 40H
X26 Interior and engine wiring harness electrical connector 32H
X26 Interior and engine wiring harness electrical connector 35H
X26 Interior and engine wiring harness electrical connector 37H
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 43L
X35/6 Instrument panel and module box electrical connector 40E
X35/6 Instrument panel and module box electrical connector 32E
X35/6 Instrument panel and module box electrical connector 35E
X35/6 Instrument panel and module box electrical connector 37E
X62/32 Rear axle electrical connector, left distributor 27H
X62/33 Rear axle electrical connector, right distributor 26H
X62/6 Front axle electrical connector, right distributor 22H
X62/7 Front axle electrical connector, left distributor 24H
Y10 Speed-sensitive power steering solenoid valve 18L
Y10/1 Power steering pump quantity control valve 32L
Y10/1 Power steering pump quantity control valve 35L
Y10/1 Power steering pump quantity control valve 38L
Y10/1 Power steering pump quantity control valve 40L

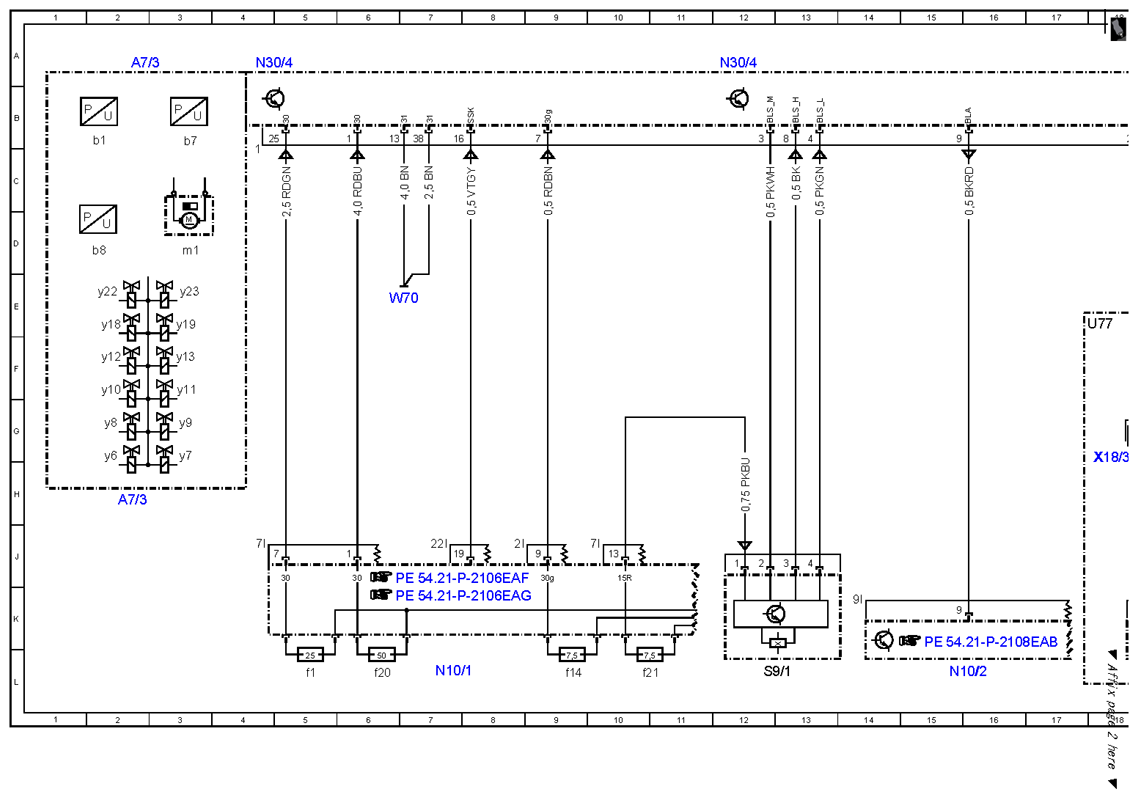

Fig 1: Adaptive Brake - Wiring Diagram (1 Of 3)
G10082356Courtesy of MERCEDES-BENZ USA

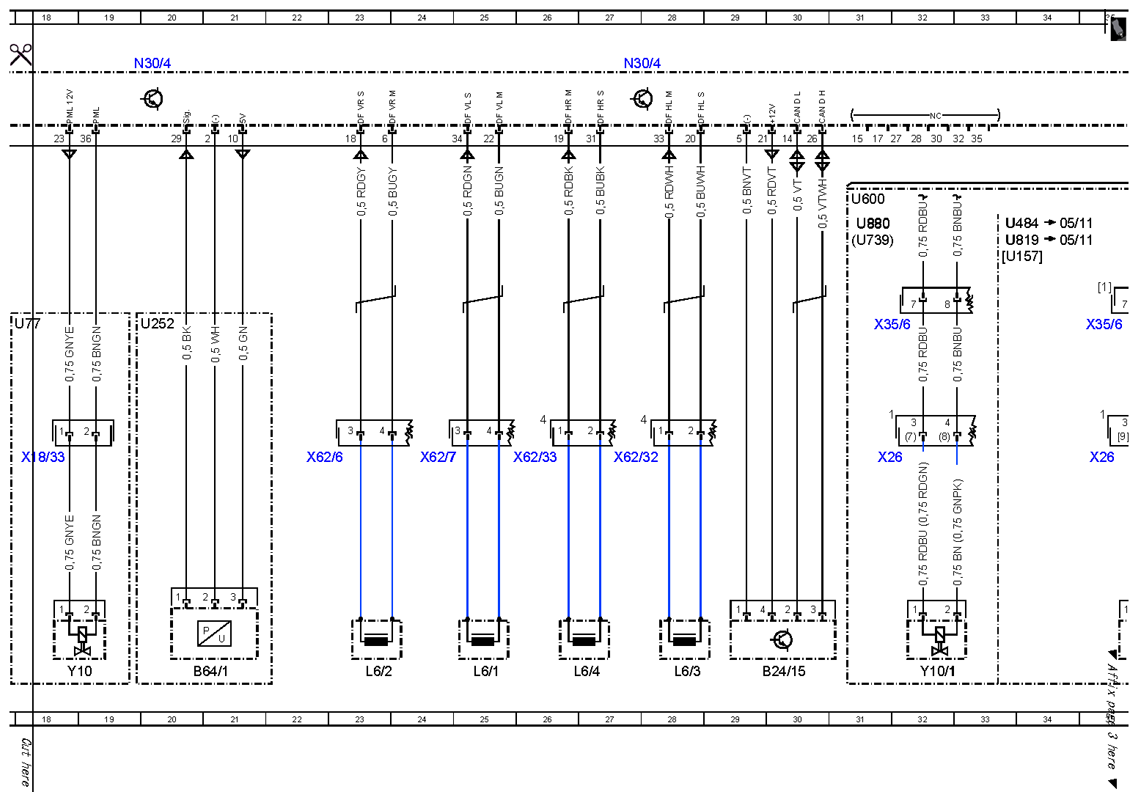

Fig 2: Adaptive Brake - Wiring Diagram (2 Of 3)
G10082357Courtesy of MERCEDES-BENZ USA

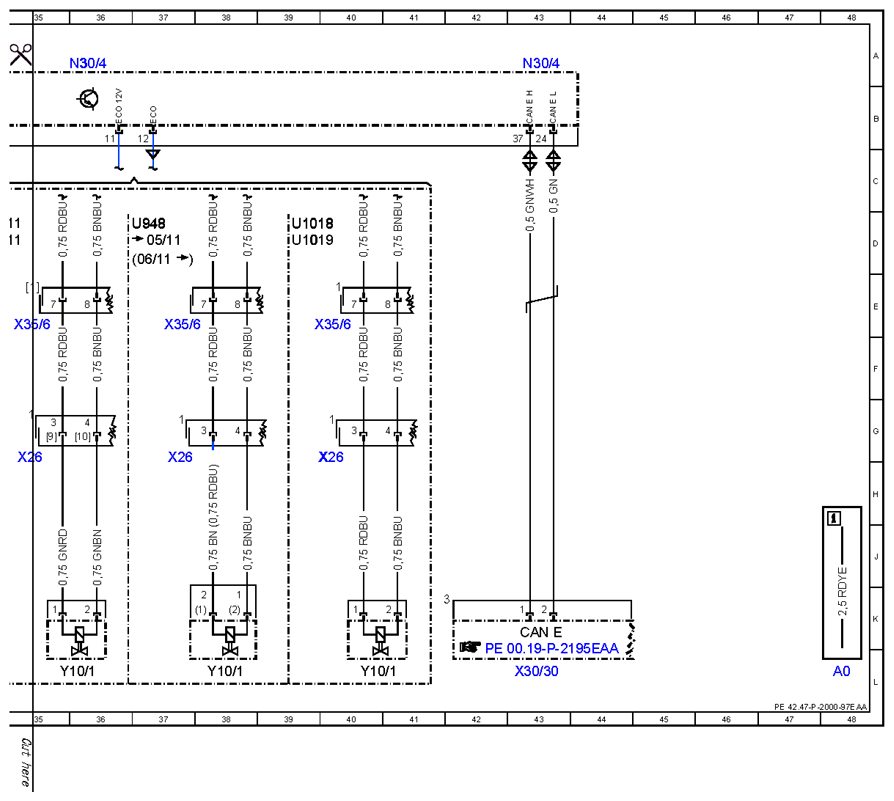

Fig 3: Adaptive Brake - Wiring Diagram (3 Of 3)
G10082358Courtesy of MERCEDES-BENZ USA
