| 10 |
Instrument cluster, message |
24J |
| 10 |
Instrument cluster, message |
22G |
| 11 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
16H |
| 12 |
Brake fluid level switch and parking brake indicator switch, status |
24J |
| 13 |
Intelligent servo module, status |
6F |
| 13 |
Intelligent servo module, status |
12F |
| 14 |
Brake light switch, status |
17G |
| 15 |
Dynamometer mode, status |
24H |
| 15 |
Dynamometer mode, status |
18G |
| 16 |
Trailer, status |
25F |
| 17 |
Engine torque, reduce request |
9F |
| 18 |
Brake fluid level switch, status |
23E |
| 19 |
Circuit 61, status |
12F |
| 2 |
Parking brake indicator switch, status |
17G |
| 2 |
Parking brake indicator switch, status |
23E |
| 20 |
Selector lever position, status |
5F |
| 20 |
Selector lever position, status |
11F |
| 21 |
Multifunction steering wheel button group, signal |
6C |
| 21 |
Multifunction steering wheel button group, signal |
14D |
| 22 |
Brake vacuum sensor, signal |
13G |
| 23 |
Seat belt buckle restraint system switch, status |
16E |
| 23 |
Seat belt buckle restraint system switch, status |
17B |
| 24 |
Door rotary tumbler switch, status |
25E |
| 24 |
Door rotary tumbler switch, status |
30B |
| 25 |
Steering assistance, request |
27H |
| 25 |
Steering assistance, request |
21G |
| 26 |
Service brake braking torque, request |
6K |
| 26 |
Service brake braking torque, request |
13H |
| 26 |
Service brake braking torque, request |
19F |
| 26 |
Service brake braking torque, request |
22G |
| 27 |
Wiper status, signal |
19F |
| 28 |
Brake fluid and parking brake indicator lamp, actuation |
|
| 29 |
Anti-lock braking system indicator lamp, actuation |
|
| 3 |
Steering angle, signal |
14E |
| 30 |
Electronic Stability Program warning lamp, actuation |
27L |
| 4 |
Wheel speed, signal |
13E |
| 4 |
Wheel speed, signal |
24J |
| 4 |
Wheel speed, signal |
21G |
| 5 |
Service brake, status |
4F |
| 5 |
Service brake, status |
9F |
| 6 |
Shift stage, status |
6E |
| 6 |
Shift stage, status |
13F |
| 7 |
Variant coding, signal |
18G |
| 8 |
Brake lights, request |
22G |
| 8 |
Brake lights, request |
24C |
| 8 |
Brake lights, request |
22B |
| 9 |
Accelerator pedal sensor, signal |
6G |
| 9 |
Accelerator pedal sensor, signal |
13F |

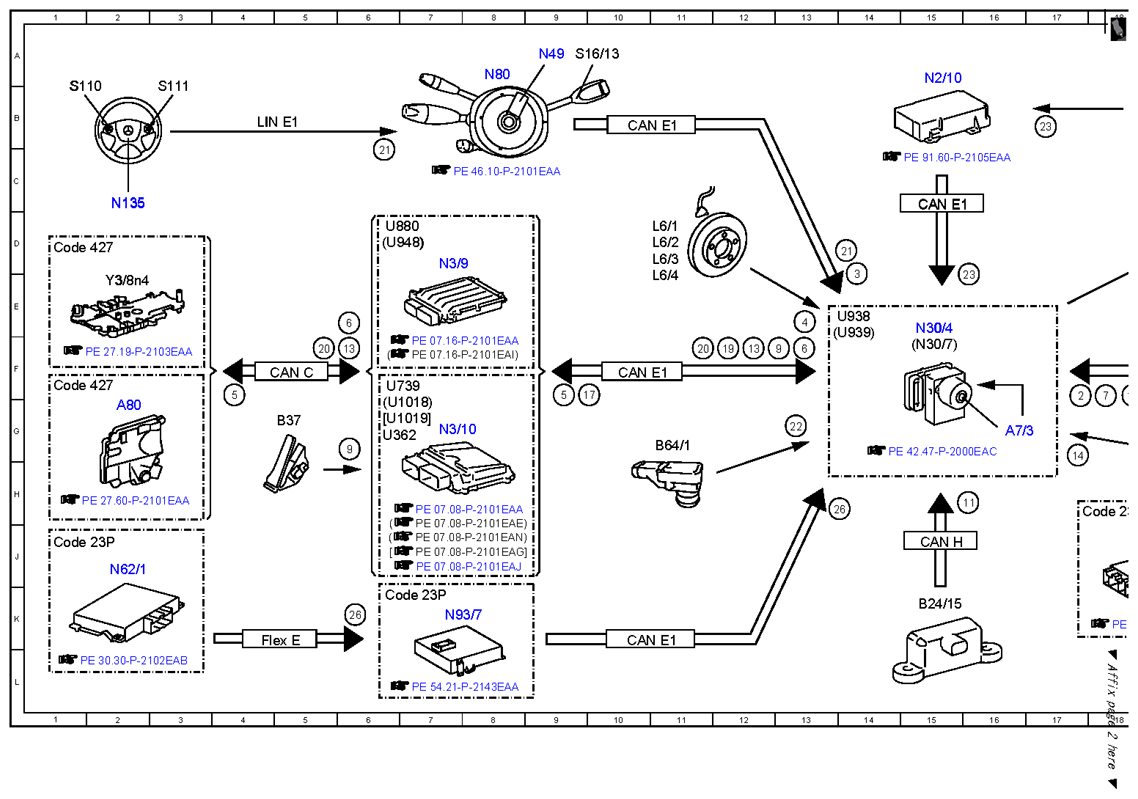

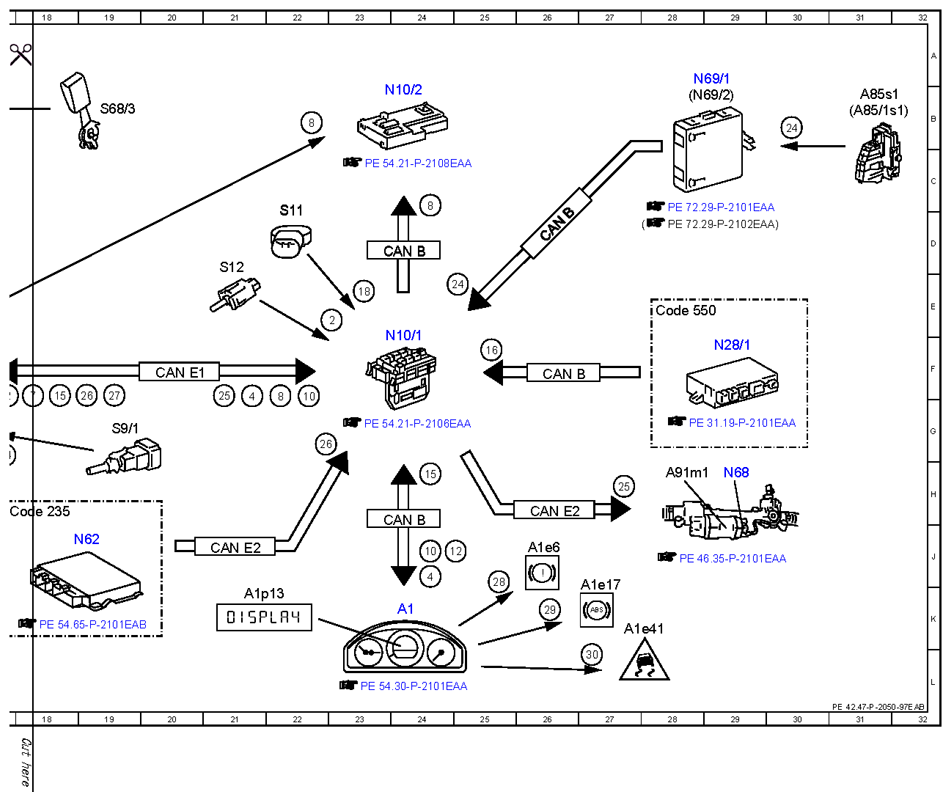

| A1 |
Instrument cluster |
24K |
| A1e17 |
Antilock brake system indicator lamp |
27K |
| A1e41 |
Electronic Stability Program warning lamp |
27K |
| A1e6 |
Brake fluid and parking brake indicator lamp |
26J |
| A1p13 |
Multifunction display |
21K |
| A7/3 |
Traction system hydraulic unit |
16G |
| A80 |
Intelligent servo module for DIRECT SELECT |
2G |
| A85/1s1 |
Right front door rotary tumbler switch |
31B |
| A85s1 |
Left front door rotary tumbler switch |
31B |
| A91m1 |
Electric power steering actuator motor |
28H |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
15K |
| B37 |
Accelerator pedal sensor |
5G |
| B64/1 |
Brake vacuum sensor |
11G |
| CAN B |
Interior CAN |
24J |
| CAN B |
Interior CAN |
26F |
| CAN B |
Interior CAN |
24D |
| CAN B |
Interior CAN |
26D |
| CAN C |
Drive train CAN |
5F |
| CAN E1 |
Chassis CAN 1 |
10K |
| CAN E1 |
Chassis CAN 1 |
10F |
| CAN E1 |
Chassis CAN 1 |
15C |
| CAN E1 |
Chassis CAN 1 |
10B |
| CAN E1 |
Chassis CAN 1 |
20F |
| CAN E2 |
Chassis CAN 2 |
21J |
| CAN E2 |
Chassis CAN 2 |
26H |
| CAN H |
Vehicle dynamics CAN |
15J |
| Code 235 |
Active Park Assist |
17H |
| Code 23P |
Driver assistance package PLUS |
1J |
| Code 23P |
Driver assistance package PLUS |
6K |
| Code 427 |
7-speed automatic transmission |
1F |
| Code 427 |
7-speed automatic transmission |
1D |
| Code 550 |
Trailer hitch |
28E |
| Flex E |
Chassis FlexRay |
4K |
| L6/1 |
Left front axle rpm sensor |
11D |
| L6/2 |
Right front axle rpm sensor |
11D |
| L6/3 |
Left rear axle rpm sensor |
11D |
| L6/4 |
Right rear axle rpm sensor |
11E |
| LIN E1 |
Steering LIN |
4B |
| N10/1 |
Front SAM control unit with fuse and relay module |
24F |
| N10/2 |
Rear SAM control unit with fuse and relay module |
24B |
| N135 |
Steering wheel electronics |
2C |
| N2/10 |
Supplemental restraint system control unit |
15A |
| N28/1 |
Trailer recognition control unit |
29F |
| N3/10 |
ME-SFI [ME] control unit |
7G |
| N3/9 |
CDI control unit |
7D |
| N30/4 |
Electronic Stability Program control unit |
15E |
| N30/7 |
Premium Electronic Stability Program control unit |
15F |
| N49 |
Steering angle sensor |
9A |
| N62 |
Parking system control unit |
19J |
| N62/1 |
Radar sensors control unit |
2J |
| N68 |
Electrical power steering control unit |
29H |
| N69/1 |
Left front door control unit |
28A |
| N69/2 |
Right front door control unit |
28B |
| N80 |
Steering column module control unit |
8A |
| N93/7 |
Chassis gateway control unit |
7K |
| S11 |
Brake fluid level switch |
22D |
| S110 |
Left multifunction steering wheel button group |
1B |
| S111 |
Right multifunction steering wheel button group |
3B |
| S12 |
Parking brake indicator switch |
21D |
| S16/13 |
DIRECT SELECT lever |
9A |
| S68/3 |
Driver seat belt buckle restraint system switch |
19B |
| S9/1 |
Stop lamp switch |
19G |
| U1018 |
Valid for gasoline engine 276 |
6G |
| U1019 |
Valid for gasoline engine 278 |
6G |
| U362 |
Valid for gasoline engine 274 |
6G |
| U739 |
Valid for gasoline engine 271 DE |
6F |
| U880 |
Valid for diesel engine 642 |
6D |
| U938 |
Valid for ESP Basic |
13E |
| U939 |
Valid for ESP Premium |
13F |
| U948 |
Valid for diesel engine 651 |
6D |
| Y3/8n4 |
Fully integrated transmission control control unit |
2E |
