| A0 |
Color code key |
80L |
| A10 |
Seat belt extender on left |
31L |
| A104/2 |
AM amplifier with selection switch |
52L |
| A11 |
Seat belt extender on right |
33L |

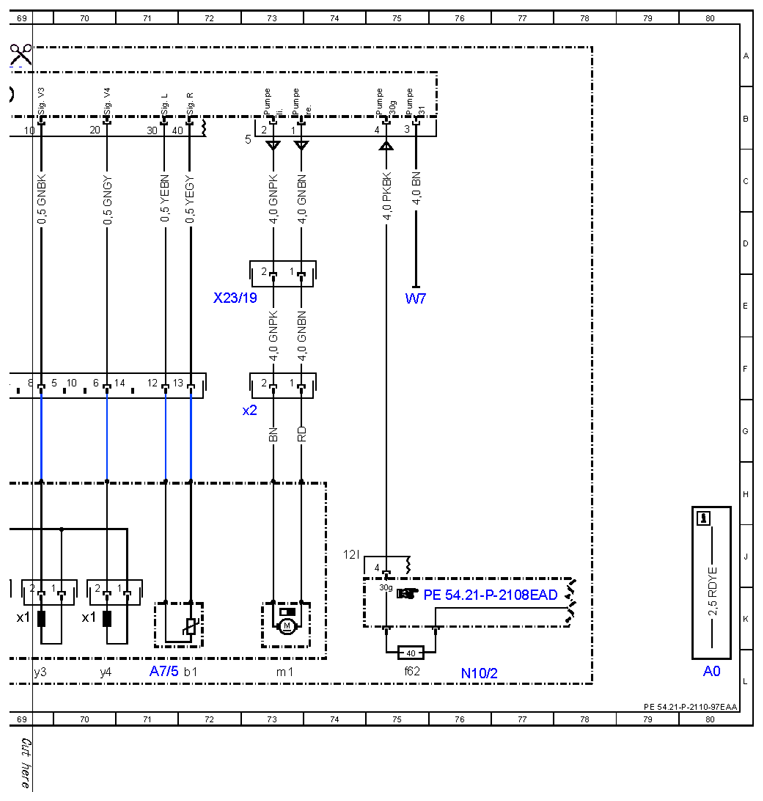

| A7/5 |
Soft top control hydraulic unit |
71L |
| A7/5b1 |
Temperature sensor |
72L |
| A7/5m1 |
Convertible top control hydraulic unit electric motor |
73L |
| A7/5x1 |
Soft top control hydraulic unit electrical connector |
66G |
| A7/5x2 |
Soft top control hydraulic unit electric motor electrical connector |
73G |
| A7/5y1 |
Solenoid valve 1 |
67L |
| A7/5y1x1 |
Solenoid valve 1 electrical connector |
67K |
| A7/5y2 |
Solenoid valve 2 |
68L |
| A7/5y2x1 |
Solenoid valve 2 electrical connector |
68K |
| A7/5y3 |
Solenoid valve 3 |
69L |
| A7/5y3x1 |
Solenoid valve 3 electrical connector |
69K |
| A7/5y4 |
Solenoid valve 4 |
70L |
| A7/5y4x1 |
Solenoid valve 4 electrical connector |
70K |

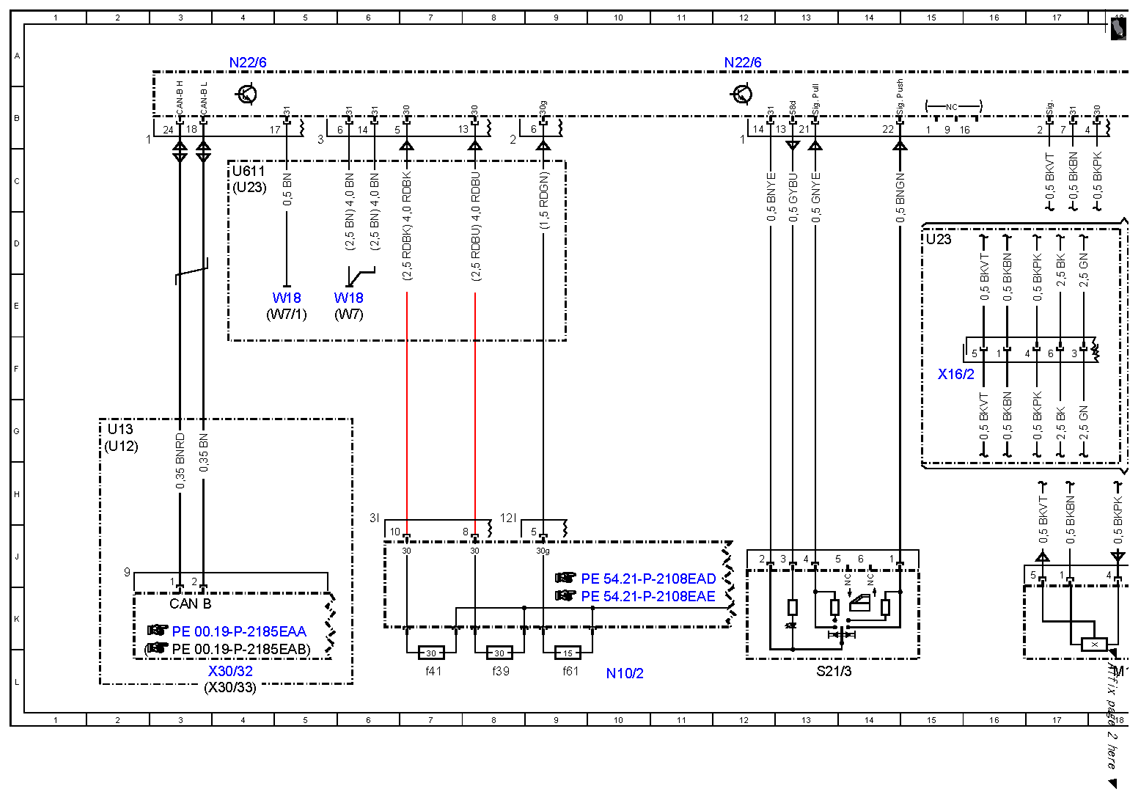

| CAN B |
Interior CAN |
3K |

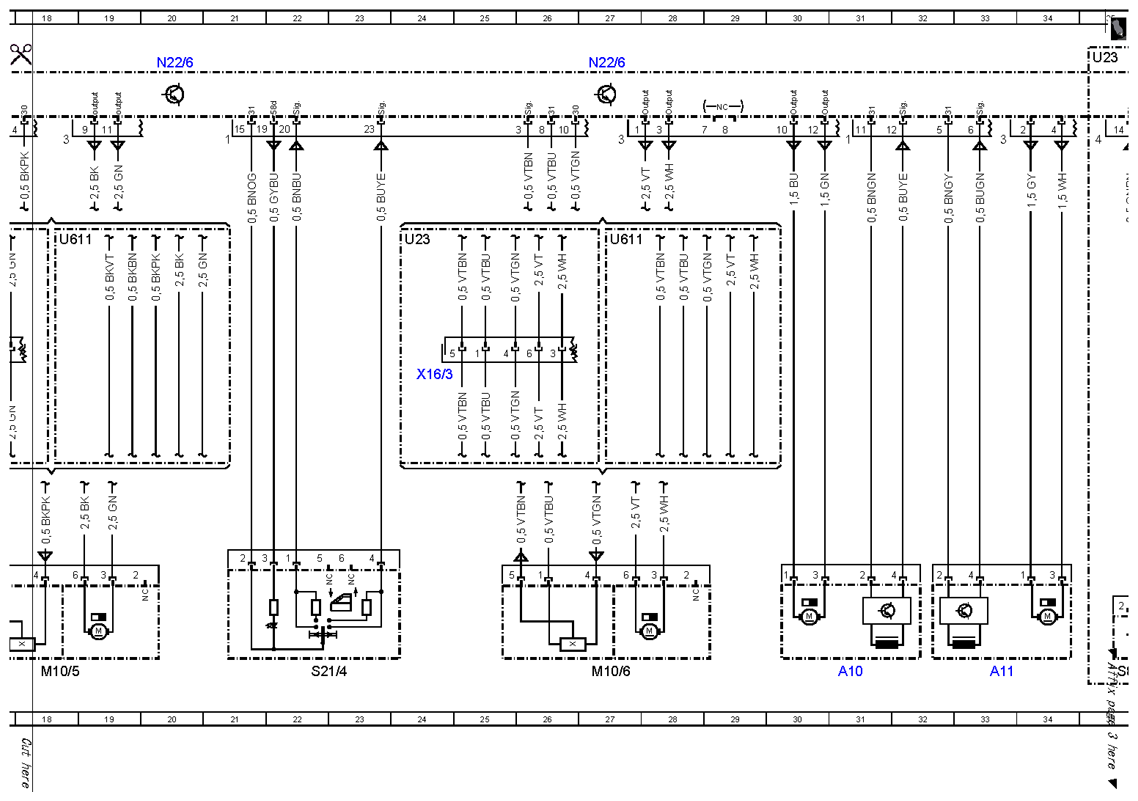

| M10/5 |
Left rear power window motor |
18L |
| M10/6 |
Right rear power window motor |
27L |
| M14/7 |
Trunk lid central locking motor |
45L |
| M28/14 |
Actuator motor for head restraint drive in rear passenger compartment |
63L |
| M28/14x1 |
Rear head restraint drive actuator motor electrical connector |
62H |

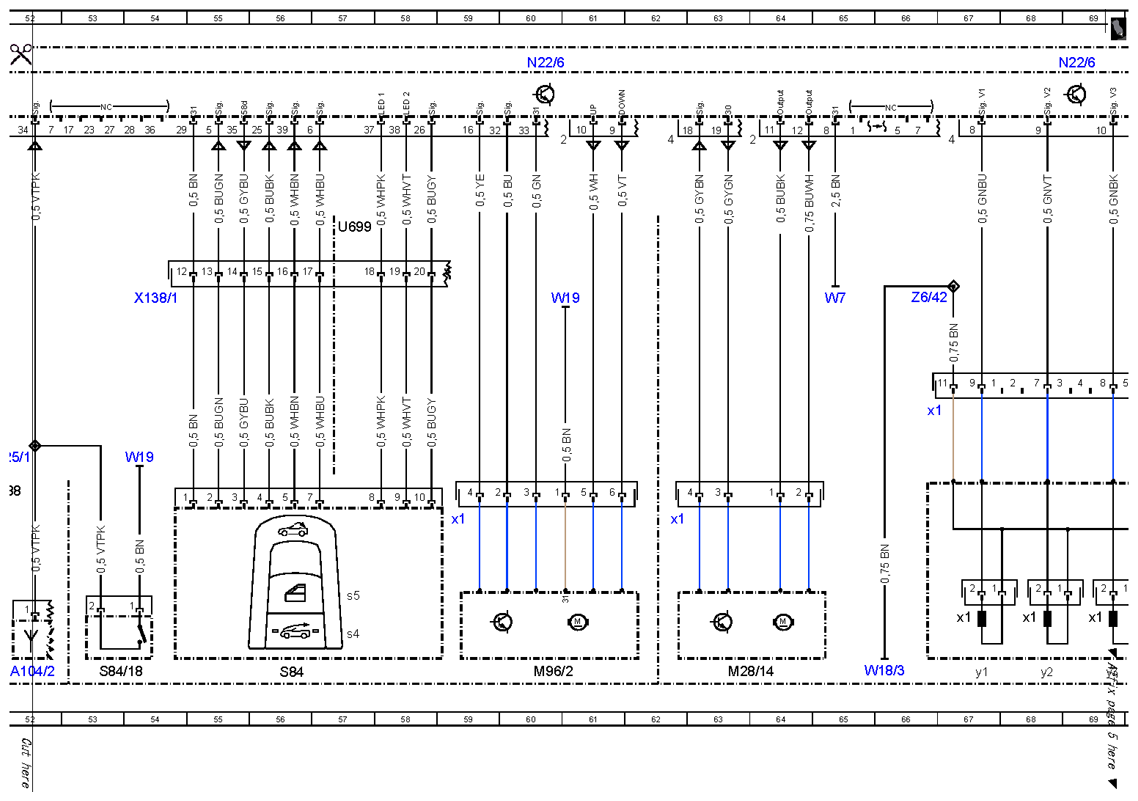

| M96/2 |
Wind deflector actuator motor |
60L |
| M96/2x1 |
Wind deflector actuator motor electrical connector |
59H |
| N10/2 |
Rear SAM control unit with fuse and relay module |
10L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
76L |
| N10/2f39 |
Fuse 39 |
8L |
| N10/2f41 |
Fuse 41 |
7L |
| N10/2f61 |
Fuse 61 |
9L |
| N10/2f62 |
Fuse 62 |
75L |
| N22/6 |
Rear control unit |
4A |
| N22/6 |
Rear control unit |
12A |
| N22/6 |
Rear control unit |
27A |
| N22/6 |
Rear control unit |
20A |
| N22/6 |
Rear control unit |
36A |
| N22/6 |
Rear control unit |
44A |
| N22/6 |
Rear control unit |
51A |
| N22/6 |
Rear control unit |
60A |
| N22/6 |
Rear control unit |
69A |
| S21/3 |
Left rear power window switch |
13L |
| S21/4 |
Right rear power window switch |
22L |
| S52/8 |
Left head restraint "down" limit switch |
48L |
| S52/9 |
Right head restraint "down" limit switch |
49L |
| S84 |
Soft top control switch |
56L |

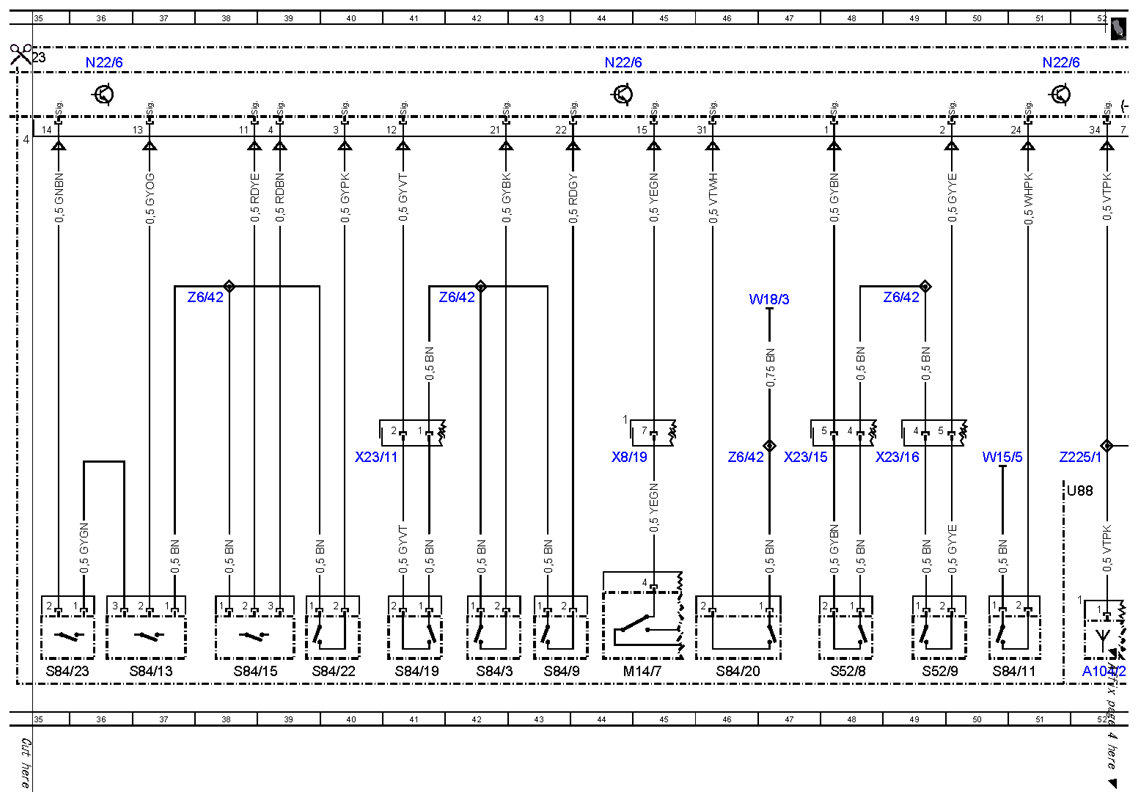

| S84/11 |
Left soft top "locked" limit switch |
50L |
| S84/13 |
Soft top compartment cover switch group (open/close) |
37L |
| S84/15 |
Soft top bow "down/up" limit switch |
38L |
| S84/18 |
Soft top limit switch in catch position |
53L |
| S84/19 |
Soft top bow "locked" limit switch |
41L |
| S84/20 |
Ski bag "closed" limit switch |
46L |
| S84/22 |
Soft top compartment cover in catch position limit switch |
40L |
| S84/23 |
Soft top compartment cover "locked" limit switch |
35L |
| S84/3 |
Soft top "open" limit switch |
42L |
| S84/9 |
Variable soft top compartment limit switch |
43L |
| S84s4 |
Draft stop and wind deflector button |
57K |
| S84s5 |
Power windows central operating switch |
57K |
| U12 |
Valid for left-hand drive vehicles |
2G |
| U13 |
Valid for right-hand drive vehicles |
2G |
| U23 |
Valid for convertibles |
4C |
| U23 |
Valid for convertibles |
15D |
| U23 |
Valid for convertibles |
24D |
| U23 |
Valid for convertibles |
35A |
| U611 |
Valid for Coupe |
4C |
| U611 |
Valid for Coupe |
18D |
| U611 |
Valid for Coupe |
27D |
| U699 |
Valid for wind deflector |
57D |
| U88 |
Valid for radio |
51H |
| W15/5 |
Left front footwell ground point |
50H |
| W18 |
Left front seat crossmember ground point |
6E |
| W18 |
Left front seat crossmember ground point |
5E |
| W18/3 |
Left front seat crossmember ground point 2 |
66L |
| W18/3 |
Left front seat crossmember ground point 2 |
47E |
| W19 |
Right front seat crossmember ground point |
54H |
| W19 |
Right front seat crossmember ground point |
60E |
| W7 |
Right wheelhouse trunk ground point |
6E |
| W7 |
Right wheelhouse trunk ground point |
65E |
| W7 |
Right wheelhouse trunk ground point |
75E |
| W7/1 |
Right taillamp trunk ground point |
5E |
| X138/1 |
Front center console electrical connector |
54E |
| X16/2 |
Left rear power window motor electrical connector |
15F |
| X16/3 |
Right rear power window motor electrical connector |
24F |
| X23/11 |
Electrical connector/soft top compartment lid |
40G |
| X23/15 |
Left roll-over protection system electrical connector |
47G |
| X23/16 |
Right roll-over protection system electrical connector |
49G |
| X23/19 |
Hydraulic pump electrical connector |
72E |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
4L |
| X30/33 |
Right vehicle floor interior CAN voltage distributor electrical connector |
4L |
| X8/19 |
Trunk lid electrical connector |
44G |
| Z225/1 |
OPEN soft top connector sleeve |
52G |
| Z6/42 |
Ground point connector sleeve W18/3 |
38E |
| Z6/42 |
Ground point connector sleeve W18/3 |
42E |
| Z6/42 |
Ground point connector sleeve W18/3 |
46G |
| Z6/42 |
Ground point connector sleeve W18/3 |
49E |
| Z6/42 |
Ground point connector sleeve W18/3 |
66E |
