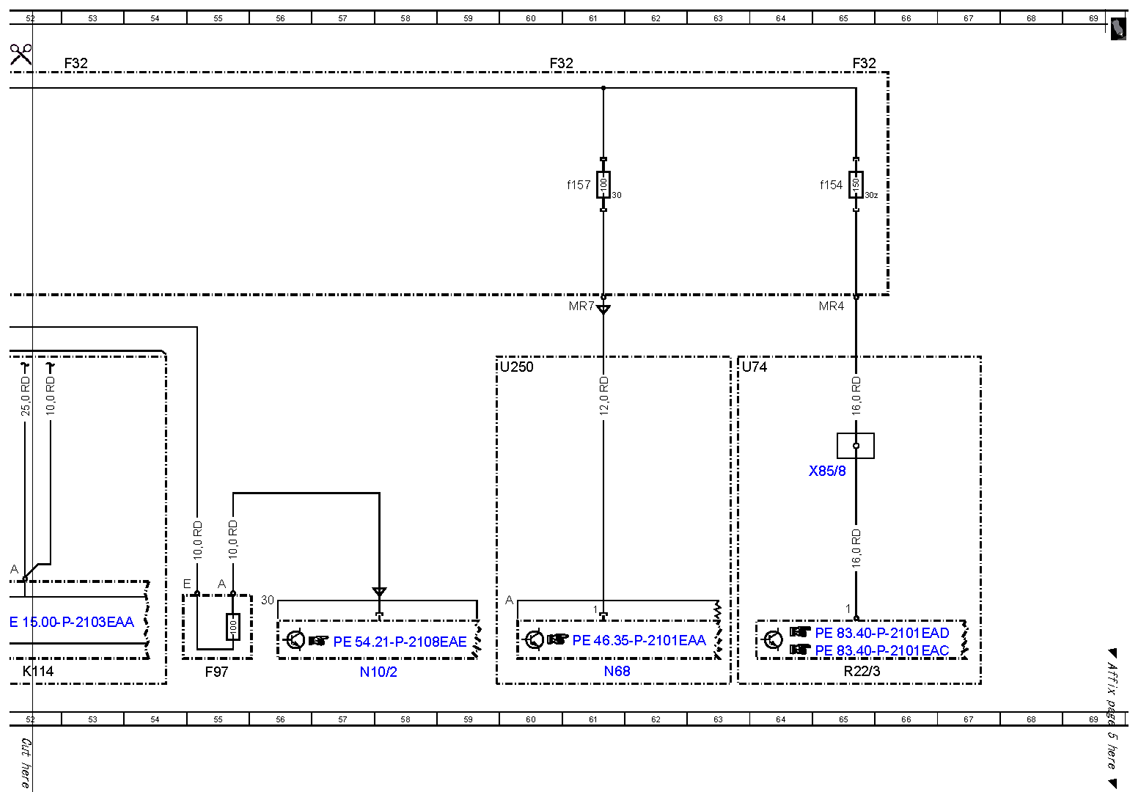

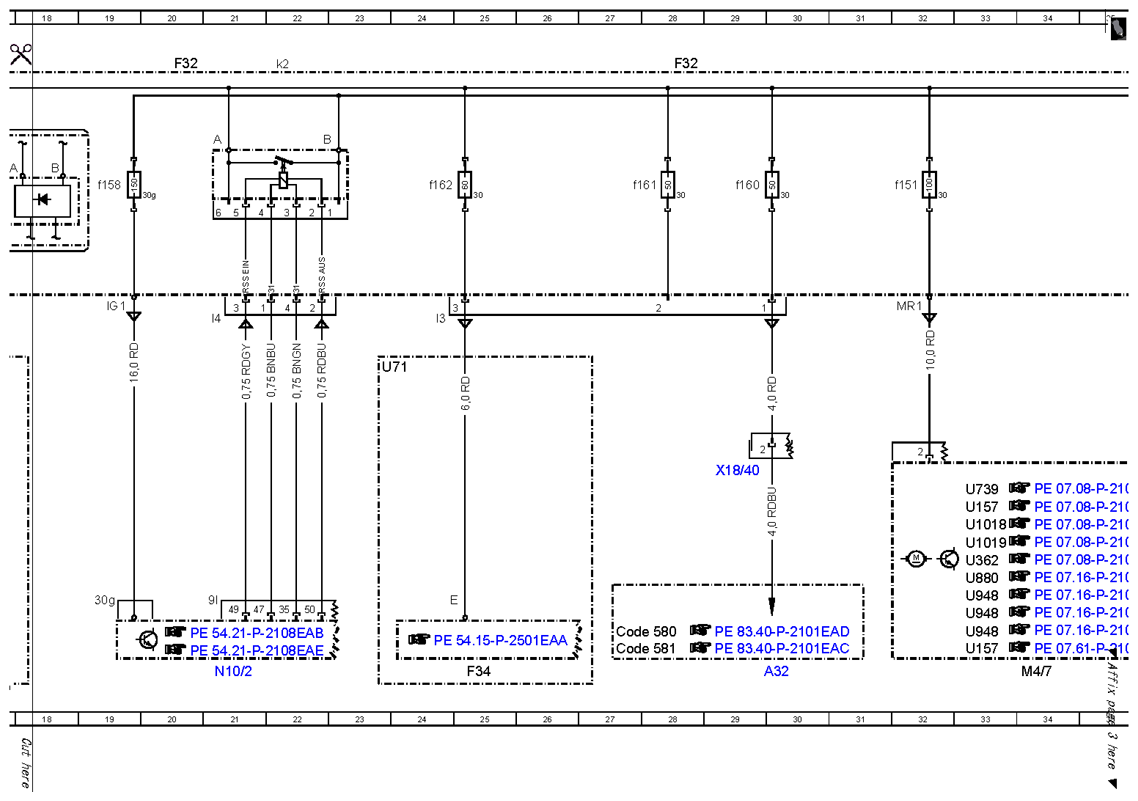

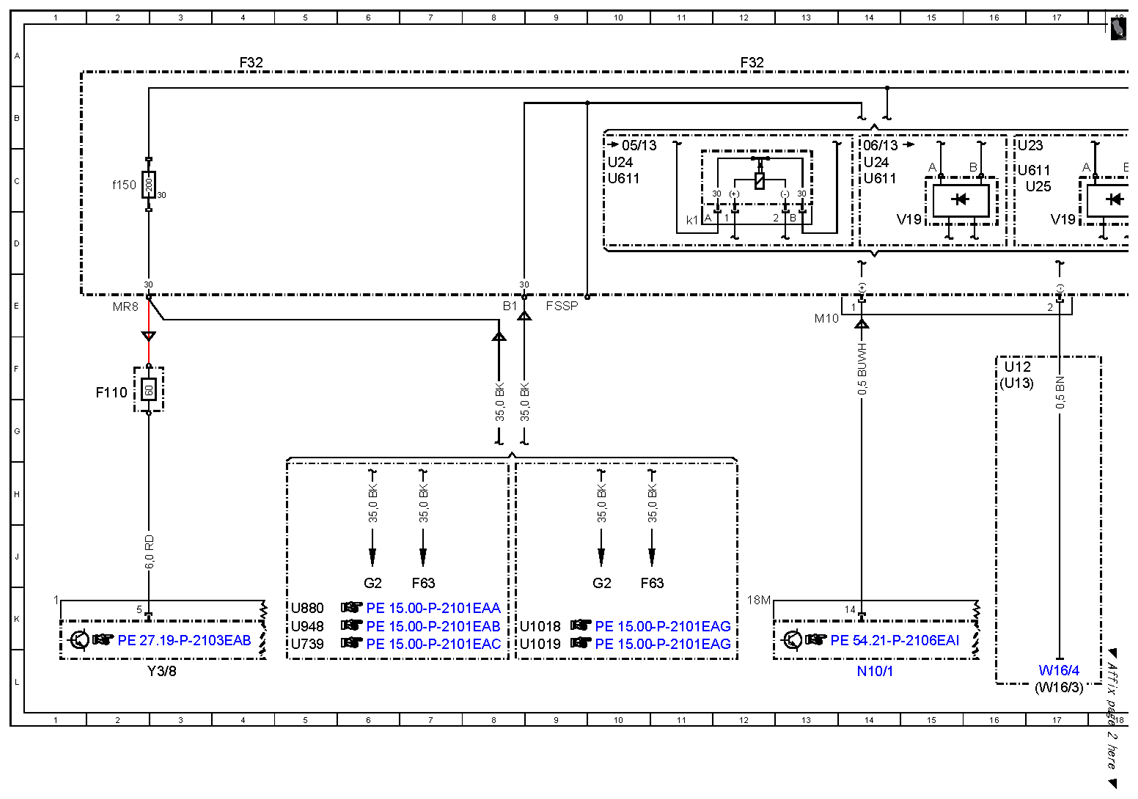

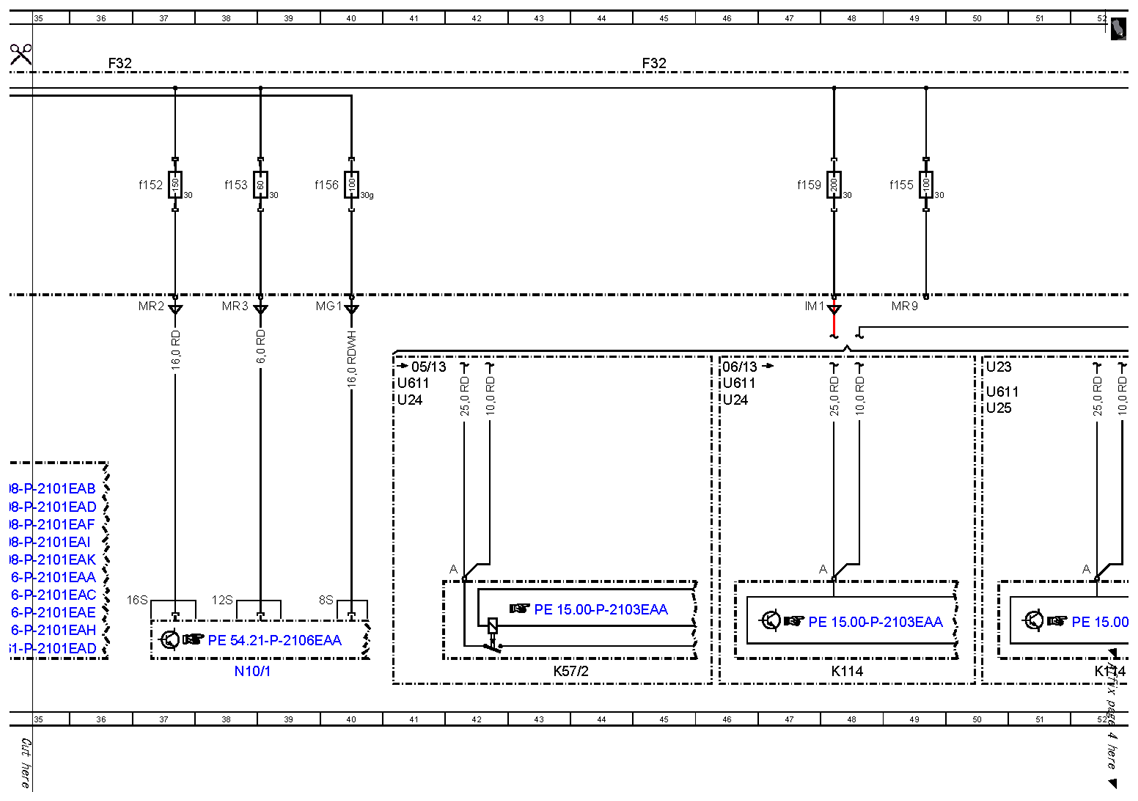

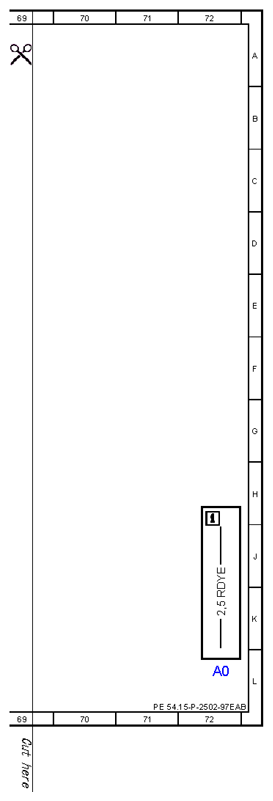

| A0 |
Color code key |
72L |
| A32 |
AC housing |
30L |
| Code 580 |
Automatic air conditioning |
27K |
| Code 581 |
Comfort automatic air conditioning |
27L |
| F110 |
Fully integrated transmission controller unit terminal 30 electrical fuse |
2F |
| F32 |
Front electrical prefuse box |
4A |
| F32 |
Front electrical prefuse box |
12A |
| F32 |
Front electrical prefuse box |
20A |
| F32 |
Front electrical prefuse box |
28A |
| F32 |
Front electrical prefuse box |
53A |
| F32 |
Front electrical prefuse box |
60A |
| F32 |
Front electrical prefuse box |
36A |
| F32 |
Front electrical prefuse box |
45A |
| F32 |
Front electrical prefuse box |
65A |
| F32f150 |
Pyrofuse 150 |
4C |
| F32f151 |
Prefuse 151 |
32C |
| F32f152 |
Prefuse 152 |
37C |
| F32f153 |
Prefuse 153 |
38C |
| F32f154 |
Prefuse 154 |
65C |
| F32f155 |
Prefuse 155 |
49C |
| F32f156 |
Prefuse 156 |
40C |
| F32f157 |
Prefuse 157 |
61C |
| F32f158 |
Prefuse 158 |
19C |
| F32f159 |
Prefuse 159 |
47C |
| F32f160 |
Prefuse 160 |
29C |
| F32f161 |
Prefuse 161 |
28C |
| F32f162 |
Prefuse 162 |
24C |
| F32k1 |
Decoupling relay |
11D |
| F32k2 |
Quiescent current cutout relay |
22A |
| F34 |
Interior fuse box |
25L |
| F63 |
Pyrofuse |
10K |
| F63 |
Pyrofuse |
7K |
| F97 |
Rear SAM control unit with fuse and relay module circuit 30 fuse |
55L |
| G2 |
Alternator |
10K |
| G2 |
Alternator |
6K |
| K114 |
ECO start/stop function additional battery relay |
48L |
| K114 |
ECO start/stop function additional battery relay |
52L |
| K57/2 |
Additional battery relay |
43L |
| M4/7 |
Combustion engine and air conditioning with integrated control fan motor |
34L |
| N10/1 |
Front SAM control unit with fuse and relay module |
14L |
| N10/1 |
Front SAM control unit with fuse and relay module |
38L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
21L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
57L |
| N68 |
Electrical power steering control unit |
61L |
| R22/3 |
PTC heater booster |
65L |
| U1018 |
Valid for gasoline engine 276 |
8K |
| U1018 |
Valid for gasoline engine 276 |
33J |
| U1019 |
Valid for gasoline engine 278 |
8K |
| U1019 |
Valid for gasoline engine 278 |
33J |
| U12 |
Valid for left-hand drive vehicles |
16F |
| U13 |
Valid for right-hand drive vehicles |
16F |
| U157 |
Valid for combustion engine 272 DE |
33L |
| U157 |
Valid for combustion engine 272 DE |
33H |
| U23 |
Valid for convertibles |
16C |
| U23 |
Valid for convertibles |
50F |
| U24 |
Valid for manual transmission |
10C |
| U24 |
Valid for manual transmission |
14C |
| U24 |
Valid for manual transmission |
41G |
| U24 |
Valid for manual transmission |
46G |
| U25 |
Valid for automatic transmission |
16C |
| U25 |
Valid for automatic transmission |
50G |
| U250 |
Valid for electric power steering |
60F |
| U362 |
Valid for gasoline engine 274 |
33J |
| U611 |
Valid for Coupe |
10C |
| U611 |
Valid for Coupe |
14C |
| U611 |
Valid for Coupe |
16C |
| U611 |
Valid for Coupe |
41F |
| U611 |
Valid for Coupe |
46F |
| U611 |
Valid for Coupe |
50F |
| U71 |
Valid for fully electric seat adjustment with memory function |
23F |
| U739 |
Valid for gasoline engine 271 DE |
5K |
| U739 |
Valid for gasoline engine 271 DE |
33H |
| U74 |
Valid for diesel engines |
63F |
| U880 |
Valid for diesel engine 642 |
5K |
| U880 |
Valid for diesel engine 642 |
33J |
| U948 |
Valid for diesel engine 651 |
5K |
| U948 |
Valid for diesel engine 651 |
33K |
| U948 |
Valid for diesel engine 651 |
33K |
| V19 |
ECO start/stop function diode |
17D |
| V19 |
ECO start/stop function diode |
15D |
| W16/3 |
Left major assembly compartment ground point |
17L |
| W16/4 |
Right wheelhouse ground point |
17L |
| X18/40 |
Instrument panel harness and vehicle floor electrical connector |
29H |
| X85/8 |
PTC heater booster electrical connector |
65H |
| Y3/8 |
Fully integrated transmission control control unit |
3L |
