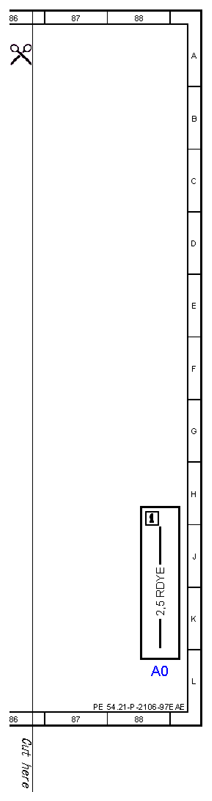

| A0 |
Color code key |
88L |
| A2/30 |
Navigation module |
13L |
| A40/11 |
Multifunction camera |
23L |
| A40/13 |
Stereo multifunction camera |
23L |
| A40/8 |
Audio/COMAND display |
10L |
| A40/9 |
Audio/COMAND control panel |
27L |
| A40/9x1 |
Audio/COMAND control panel electrical connector |
27J |
| A89 |
DISTRONIC electric controller unit |
38L |
| A90/5 |
Multimedia connection unit |
31L |
| B29 |
Front long-range radar sensor |
38L |
| Code 238 |
Active Lane Keeping Assist |
22G |
| Code 476 |
Automatic lane detection |
22G |
| Code 498 |
Japan version |
15H |
| Code 509 |
Navigation module |
12H |
| Code 513 |
Traffic sign recognition |
22G |
| Code 608 |
Adaptive Highbeam Assist |
22G |
| Code B03 |
ECO start/stop function |
2K |
| F32 |
Front electrical prefuse box |
3L |
| M33 |
Electric air pump |
17L |
| N10/1 |
Front SAM control unit with fuse and relay module |
5A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
44A |
| N10/1 |
Front SAM control unit with fuse and relay module |
52A |
| N10/1 |
Front SAM control unit with fuse and relay module |
60A |
| N10/1 |
Front SAM control unit with fuse and relay module |
68A |
| N10/1 |
Front SAM control unit with fuse and relay module |
76A |
| N10/1 |
Front SAM control unit with fuse and relay module |
36A |
| N10/1f11 |
Fuse 11 |
11A |
| N10/1f13 |
Fuse 13 |
6A |
| N10/1f23 |
Fuse 23 |
63A |
| N10/1f32 |
Fuse 32 |
19A |
| N10/1f35 |
Fuse 35 |
41A |
| N10/1f36 |
Fuse 36 |
14A |
| N10/1kP |
Secondary air injection relay |
17A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
46L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
62L |
| N118 |
Fuel pump control unit |
42L |
| N3/10 |
ME-SFI [ME] control unit |
20L |
| N3/10 |
ME-SFI [ME] control unit |
50L |
| N3/10 |
ME-SFI [ME] control unit |
56L |
| N3/10 |
ME-SFI [ME] control unit |
59L |
| N3/9 |
CDI control unit |
66L |
| N3/9 |
CDI control unit |
53L |
| N3/9 |
CDI control unit |
59L |
| N80 |
Steering column module control unit |
7L |
| U1018 |
Valid for gasoline engine 276 |
41H |
| U1018 |
Valid for gasoline engine 276 |
48H |
| U1018 |
Valid for gasoline engine 276 |
79G |
| U1019 |
Valid for gasoline engine 278 |
41J |
| U1019 |
Valid for gasoline engine 278 |
48J |
| U1019 |
Valid for gasoline engine 278 |
79G |
| U157 |
Valid for combustion engine 272 DE |
41G |
| U157 |
Valid for combustion engine 272 DE |
54J |
| U157 |
Valid for combustion engine 272 DE |
71G |
| U24 |
Valid for manual transmission |
35H |
| U240 |
Valid for all except ECO start/stop function |
2K |
| U25 |
Valid for automatic transmission |
33H |
| U362 |
Valid for gasoline engine 274 |
57J |
| U362 |
Valid for gasoline engine 274 |
79G |
| U484 |
Valid for gasoline engine 273 |
15G |
| U484 |
Valid for gasoline engine 273 |
18G |
| U484 |
Valid for gasoline engine 273 |
41H |
| U484 |
Valid for gasoline engine 273 |
54J |
| U484 |
Valid for gasoline engine 273 |
68G |
| U515 |
Valid for secondary air injection |
15G |
| U54 |
Valid for all except Japan |
15H |
| U631 |
Valid for COMAND |
9H |
| U739 |
Valid for gasoline engine 271 DE |
15H |
| U739 |
Valid for gasoline engine 271 DE |
18G |
| U739 |
Valid for gasoline engine 271 DE |
15G |
| U739 |
Valid for gasoline engine 271 DE |
41G |
| U739 |
Valid for gasoline engine 271 DE |
57J |
| U739 |
Valid for gasoline engine 271 DE |
68G |
| U74 |
Valid for diesel engines |
60G |
| U819 |
Valid for gasoline engine 272 |
15G |
| U819 |
Valid for gasoline engine 272 |
18G |
| U819 |
Valid for gasoline engine 272 |
41G |
| U819 |
Valid for gasoline engine 272 |
54H |
| U819 |
Valid for gasoline engine 272 |
68G |
| U865 |
Valid for Audio 20 |
9H |
| U866 |
Valid for Audio 50 |
9H |
| U880 |
Valid for diesel engine 642 |
41H |
| U880 |
Valid for diesel engine 642 |
45G |
| U880 |
Valid for diesel engine 642 |
57H |
| U880 |
Valid for diesel engine 642 |
64G |
| U880 |
Valid for diesel engine 642 |
77G |
| U936 |
Valid for increased engine power |
77K |
| U937 |
Valid for all except increased engine power |
77J |
| U948 |
Valid for diesel engine 651 |
41H |
| U948 |
Valid for diesel engine 651 |
51H |
| U948 |
Valid for diesel engine 651 |
64H |
| U948 |
Valid for diesel engine 651 |
64G |
| U948 |
Valid for diesel engine 651 |
72G |
| W11w2 |
Right cylinder bank ground point (engine) |
15L |
| W46 |
Air pump ground point |
15L |
| X138/1 |
Front center console electrical connector |
34J |
| X26 |
Interior and engine wiring harness electrical connector |
79J |
| X26 |
Interior and engine wiring harness electrical connector |
73J |
| X26 |
Interior and engine wiring harness electrical connector |
70J |
| X26 |
Interior and engine wiring harness electrical connector |
72J |
| X26 |
Interior and engine wiring harness electrical connector |
78J |
| X26/2 |
Engine wiring harness electrical connector |
17H |
| Y94 |
Quantity control valve |
75L |
| Z7/35 |
Circuit 87 M1e connector sleeve |
67H |
| Z7/38z1 |
Circuit 87 M1i connector sleeve |
80L |
| Z7/38z1 |
Circuit 87 M1i connector sleeve |
72L |
| Z7/38z2 |
Circuit 87 M1i connector sleeve |
70L |
| Z7/5 |
Circuit 87 connector sleeve |
70L |
| Z7/5z1 |
Circuit 87 connector sleeve |
77L |
| Z7/5z1 |
Circuit 87 connector sleeve |
78L |
| Z7/5z2 |
Circuit 87 connector sleeve |
78L |
| Z80z3 |
Cross section reduction connector sleeve |
62H |
