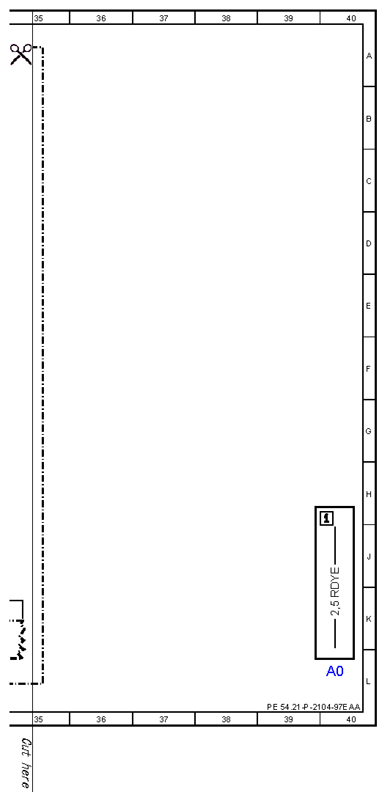

| A0 |
Color code key |
40L |
| CAN B |
Interior CAN |
16K |
| CAN B |
Interior CAN |
33K |
| CAN E |
Chassis CAN |
13K |
| CAN E |
Chassis CAN |
30K |
| Code 889 |
KEYLESS-GO |
9C |
| Code 889 |
KEYLESS-GO |
26C |
| N10/1 |
Front SAM control unit with fuse and relay module |
20L |
| N10/1 |
Front SAM control unit with fuse and relay module |
3L |
| N10/1f19 |
Fuse 19 |
2L |
| N10/1f19 |
Fuse 19 |
19L |
| N10/1f27 |
Fuse 27 |
5L |
| N10/1f27 |
Fuse 27 |
22L |
| N26/5 |
Electric steering lock control unit |
8L |
| N26/5 |
Electric steering lock control unit |
25L |

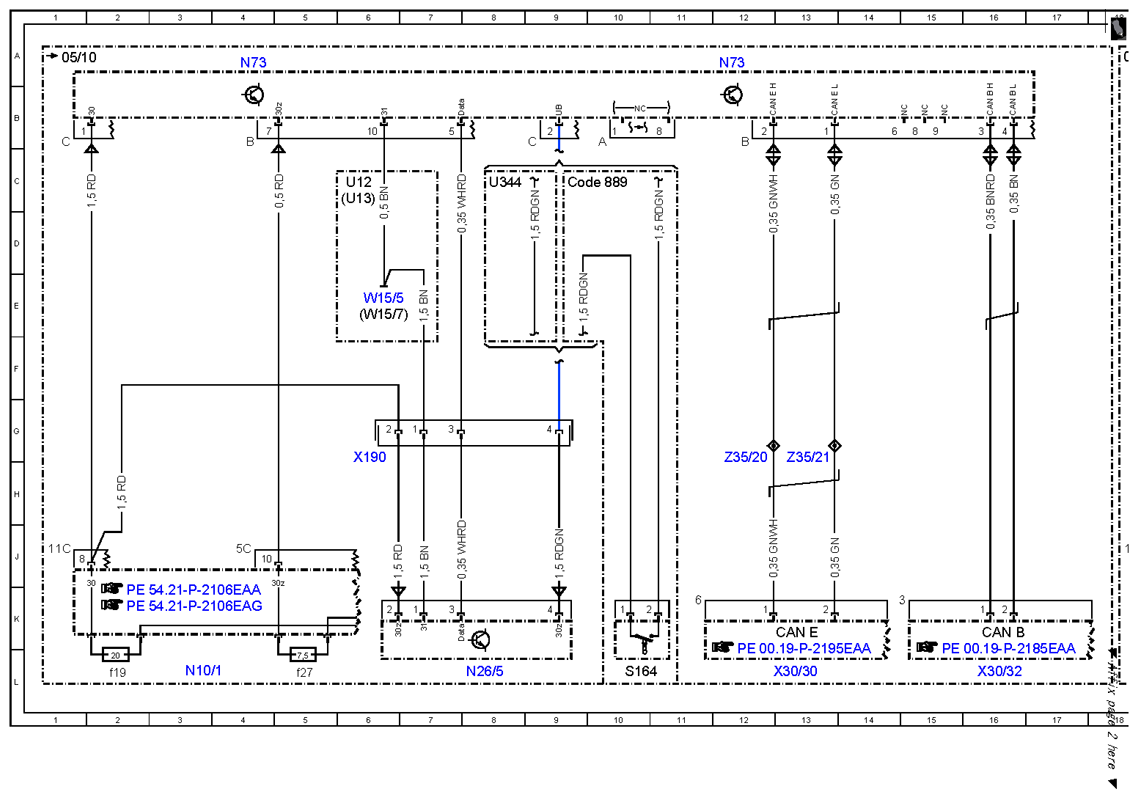

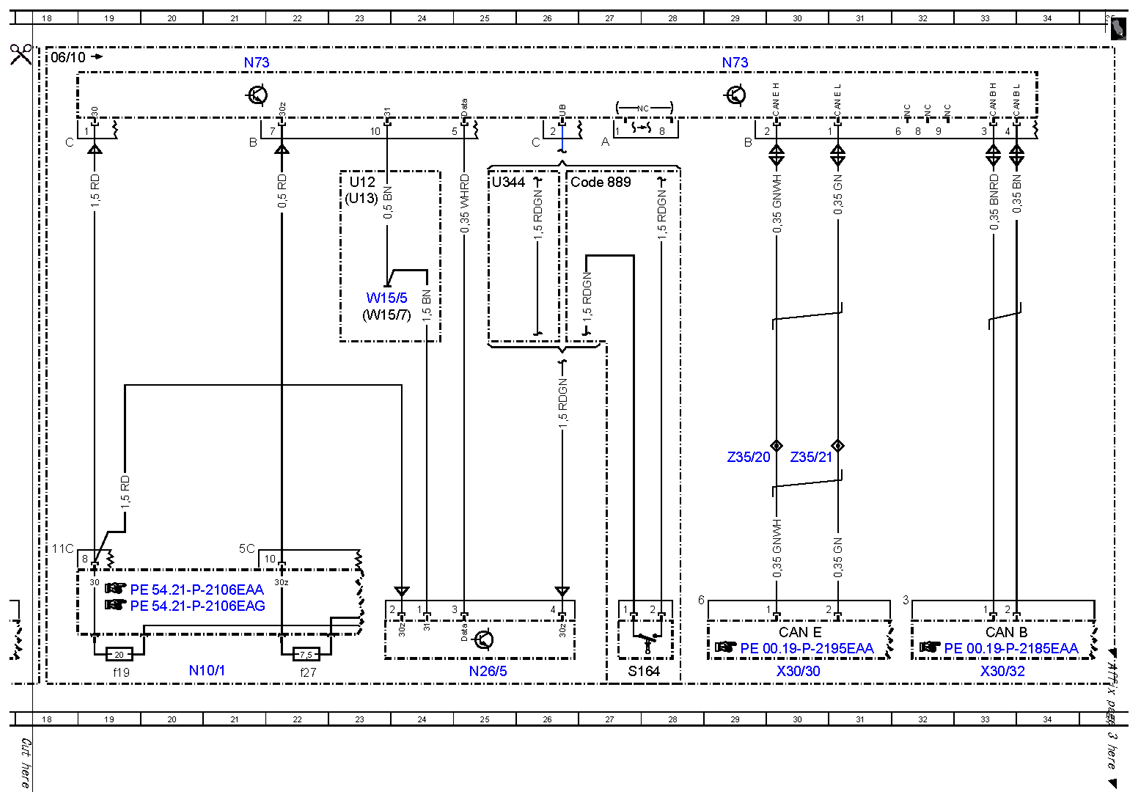

| N73 |
Electronic ignition switch control unit |
4A |
| N73 |
Electronic ignition switch control unit |
12A |
| N73 |
Electronic ignition switch control unit |
21A |
| N73 |
Electronic ignition switch control unit |
29A |
| S164 |
Automatic transmission neutral position switch |
10L |
| S164 |
Automatic transmission neutral position switch |
27L |
| U12 |
Valid for left-hand drive vehicles |
6C |
| U12 |
Valid for left-hand drive vehicles |
23C |
| U13 |
Valid for right-hand drive vehicles |
6C |
| U13 |
Valid for right-hand drive vehicles |
23C |
| U344 |
Valid for all except KEYLESS GO |
8C |
| U344 |
Valid for all except KEYLESS GO |
25C |
| W15/5 |
Left front footwell ground point |
6E |
| W15/5 |
Left front footwell ground point |
23E |
| W15/7 |
Right front footwell ground point |
6E |
| W15/7 |
Right front footwell ground point |
23E |
| X190 |
Instrument panel and electric steering lock electrical connector |
6H |
| X30/30 |
Vehicle floor chassis CAN voltage distributor electrical connector |
13L |
| X30/30 |
Vehicle floor chassis CAN voltage distributor electrical connector |
30L |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
16L |
| X30/32 |
Left vehicle floor interior CAN voltage distributor electrical connector |
33L |
| Z35/20 |
Cockpit chassis CAN (high) connector sleeve |
12G |
| Z35/20 |
Cockpit chassis CAN (high) connector sleeve |
29G |
| Z35/21 |
Cockpit chassis CAN (low) connector sleeve |
13G |
| Z35/21 |
Cockpit chassis CAN (low) connector sleeve |
30G |
