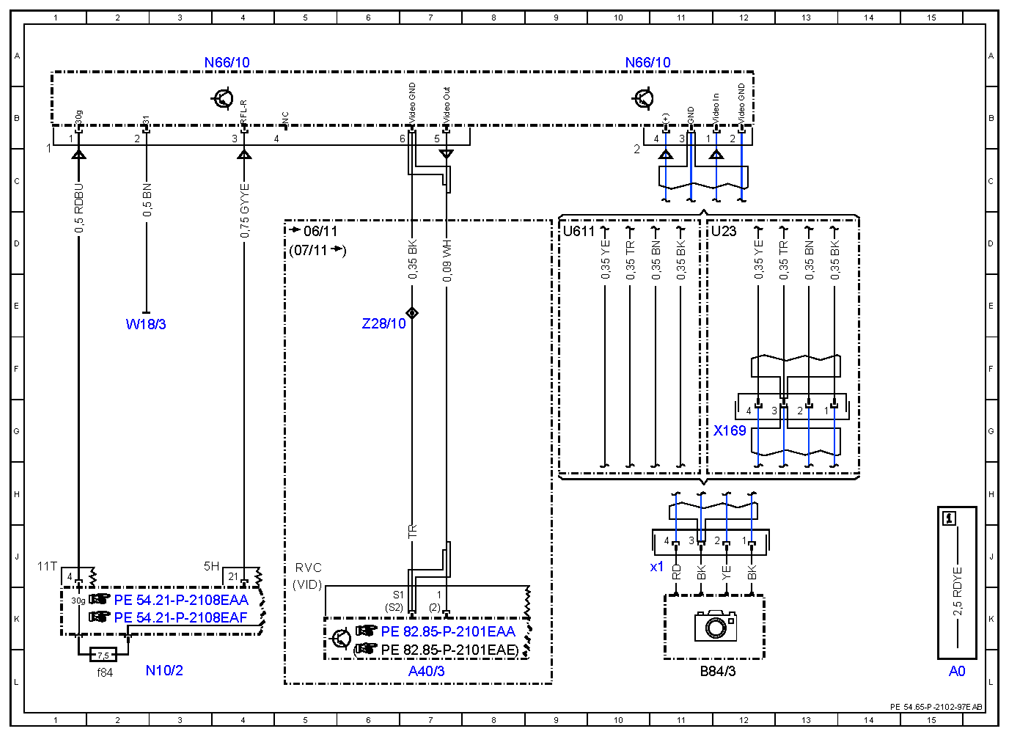

Wiring diagram for backup camera control unit - PE54.65-P-2102-97EAB
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A40/3 | COMAND control unit | 7L |
| B84/3 | Backup camera | 11L |
| B84/3x1 | Backup camera electrical connector | 11J |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f84 | Fuse 84 | 2L |
| N66/10 | Backup camera voltage supply module | 4A |
| N66/10 | Backup camera voltage supply module | 10A |
| U23 | Valid for convertibles | 11D |
| U611 | Valid for Coupe | 9D |
| W18/3 | Left front seat crossmember ground point 2 | 2E |
| X169 | Backup camera electrical connector | 12G |
| Z28/10 | Receiver shielding connector sleeve | 6E |
