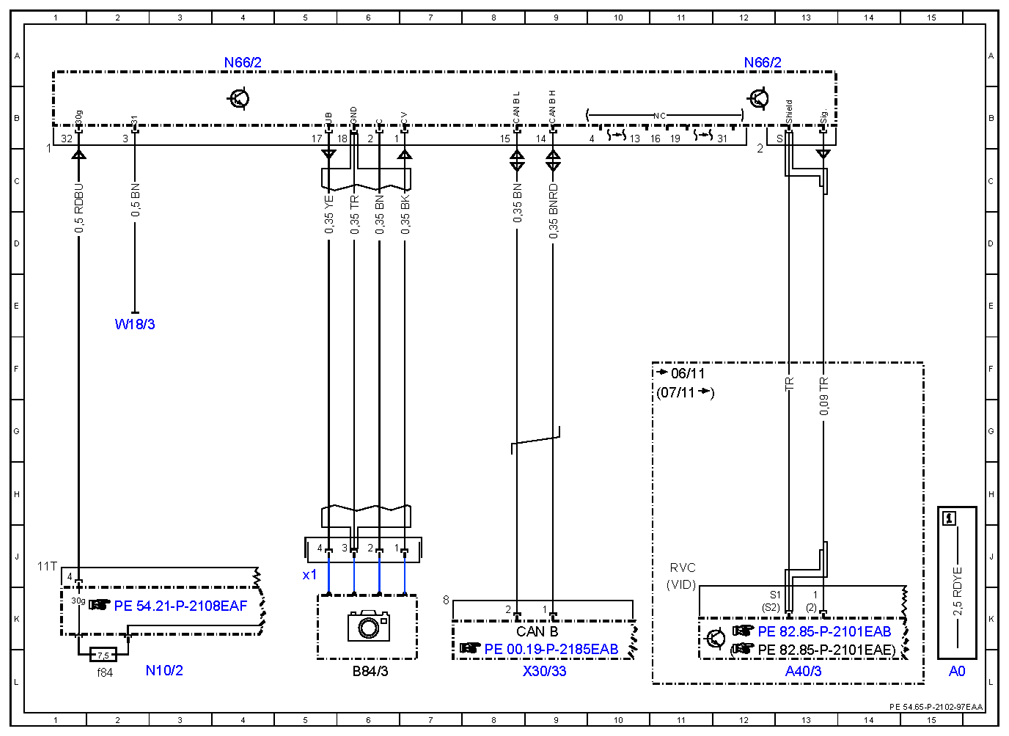

Wiring diagram for backup camera control unit - PE54.65-P-2102-97EAA
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A40/3 | COMAND control unit | 13L |
| B84/3 | Backup camera | 6L |
| B84/3x1 | Backup camera electrical connector | 5J |
| CAN B | Interior CAN | 9K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f84 | Fuse 84 | 2L |
| N66/2 | Backup camera control unit | 4A |
| N66/2 | Backup camera control unit | 12A |
| W18/3 | Left front seat crossmember ground point 2 | 2E |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 9L |
