| 1 |
Circuit 15, status |
13D |
| 2 |
Wheel speed, signal |
13G |
| 2 |
Wheel speed, signal |
14J |
| 3 |
Fuel consumption, signal |
11F |
| 4 |
Fuel level, signal |
14E |
| 4 |
Fuel level, signal |
18E |
| 5 |
Multifunction steering wheel button group, signal |
11E |
| 5 |
Multifunction steering wheel button group, signal |
4D |
| 5 |
Multifunction steering wheel button group, signal |
4B |
| 6 |
ECO score, status |
10F |

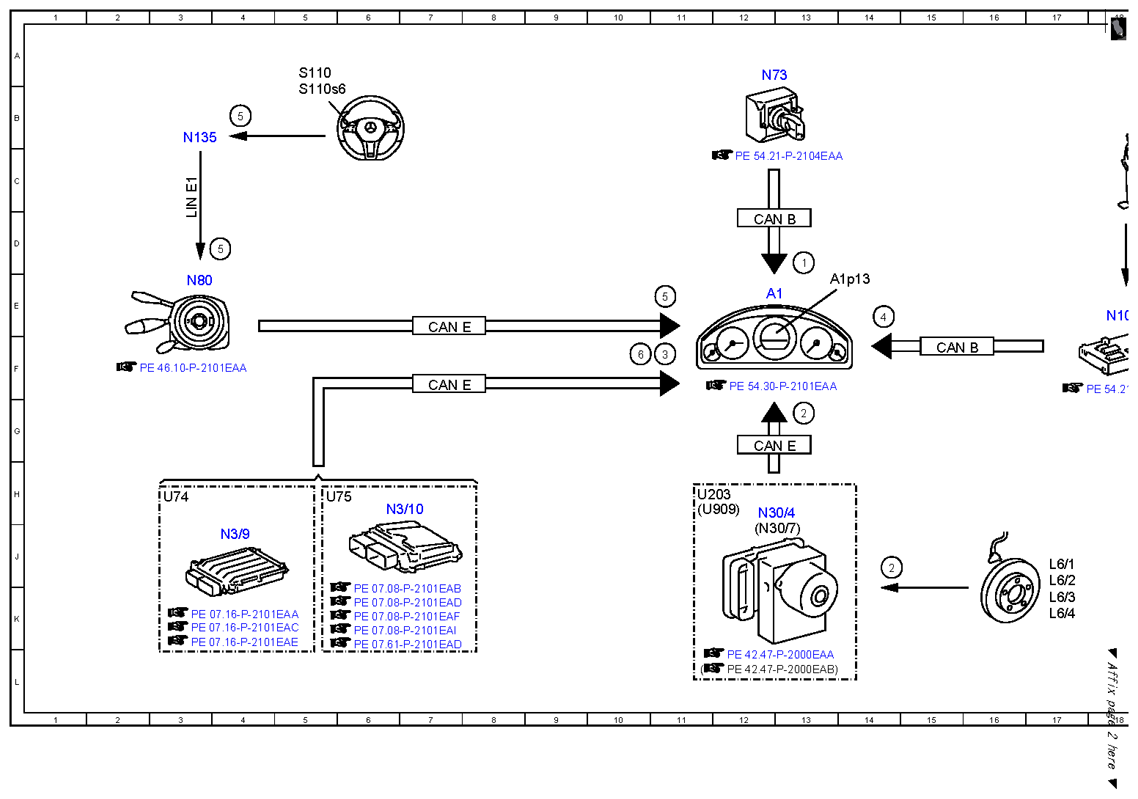

| A1 |
Instrument cluster |
12E |
| A1p13 |
Multifunction display |
14E |

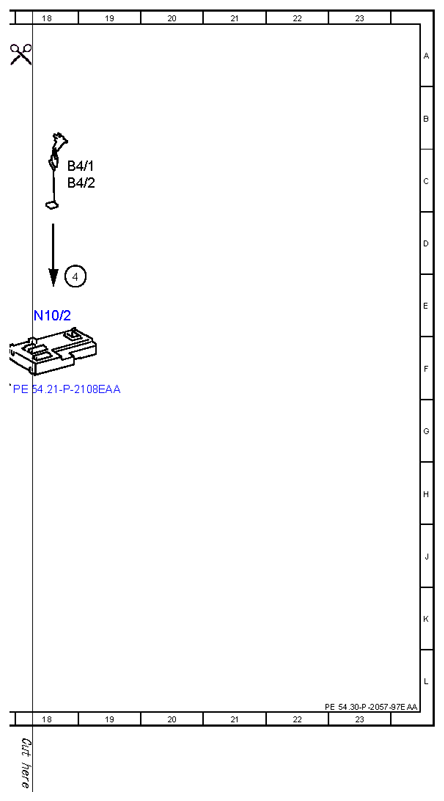

| B4/1 |
Left fuel level indicator sensor |
18C |
| B4/2 |
Right fuel level indicator sensor |
18C |
| CAN B |
Interior CAN |
12D |
| CAN B |
Interior CAN |
15F |
| CAN E |
Chassis CAN |
12G |
| CAN E |
Chassis CAN |
7F |
| CAN E |
Chassis CAN |
7E |
| L6/1 |
Left front axle RPM sensor |
17J |
| L6/2 |
Right front axle RPM sensor |
17J |
| L6/3 |
Left rear axle RPM sensor |
17K |
| L6/4 |
Right rear axle RPM sensor |
17K |
| LIN E1 |
Steering LIN |
3C |
| N10/2 |
Rear SAM control unit with fuse and relay module |
18E |
| N135 |
Steering wheel electronics |
3B |
| N3/10 |
ME-SFI [ME] control unit |
6H |
| N3/9 |
CDI control unit |
4J |
| N30/4 |
Electronic Stability Program control unit |
12H |
| N30/7 |
Premium Electronic Stability Program control unit |
12J |
| N73 |
Electronic ignition switch control unit |
12A |
| N80 |
Steering column module control unit |
3E |
| S110 |
Left multifunction steering wheel button group |
5A |
| S110s6 |
OK button |
5B |
| U203 |
Valid without DISTRONIC PLUS |
11H |
| U74 |
Valid for diesel engines |
3H |
| U75 |
Valid for gasoline engines |
5H |
| U909 |
Valid for DISTRONIC PLUS |
11H |
