| 1 |
Circuit 15, status |
19G |
| 1 |
Circuit 15, status |
9D |
| 10 |
Steering angle sensor, signal |
21E |
| 11 |
Steering angle, signal |
12E |
| 11 |
Steering angle, signal |
18F |
| 12 |
Wheel rotation direction, signal |
8D |
| 12 |
Wheel rotation direction, signal |
17B |
| 13 |
Wheel speed, signal |
8D |
| 13 |
Wheel speed, signal |
17B |
| 14 |
Vehicle speed, signal |
19G |
| 2 |
Backup camera function, status |
19F |
| 2 |
Backup camera function, status |
12F |
| 3 |
Trunk lid rotary tumbler switch, status |
19F |
| 3 |
Trunk lid rotary tumbler switch, status |
12G |
| 4 |
Backup lamp switch, status |
11D |
| 5 |
Gear range, status |
6J |
| 5 |
Gear range, status |
9F |
| 6 |
Reverse gear, status |
18G |
| 7 |
Reversing camera display, request |
15J |
| 7 |
Reversing camera display, request |
12E |
| 8 |
Audio/COMAND display, request |
19K |
| 9 |
Low voltage differential signal video signal data transfer, signal |
19K |
| 9 |
Low voltage differential signal video signal data transfer, signal |
16J |

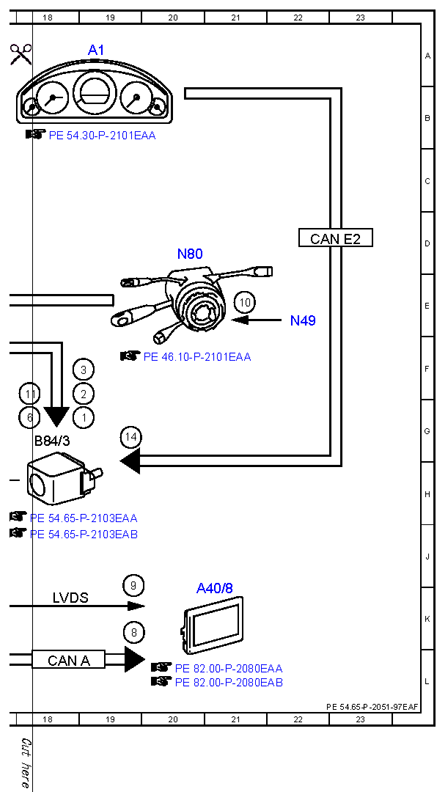

| A1 |
Instrument cluster |
19A |
| A40/3 |
COMAND control unit |
15K |
| A40/8 |
Audio/COMAND display |
21K |
| B84/3 |
Backup camera |
18G |
| CAN A |
Telematics CAN |
18L |
| CAN B |
Interior CAN |
13G |
| CAN B |
Interior CAN |
14G |
| CAN B |
Interior CAN |
10D |
| CAN C |
Drive train CAN |
4K |
| CAN E1 |
Chassis CAN 1 |
7F |
| CAN E1 |
Chassis CAN 1 |
7E |
| CAN E1 |
Chassis CAN 1 |
15E |
| CAN E2 |
Chassis CAN 2 |
14F |
| CAN E2 |
Chassis CAN 2 |
12B |
| CAN E2 |
Chassis CAN 2 |
22D |
| LVDS |
Low voltage differential signal |
18K |
| LVDS |
Low voltage differential signal |
17H |

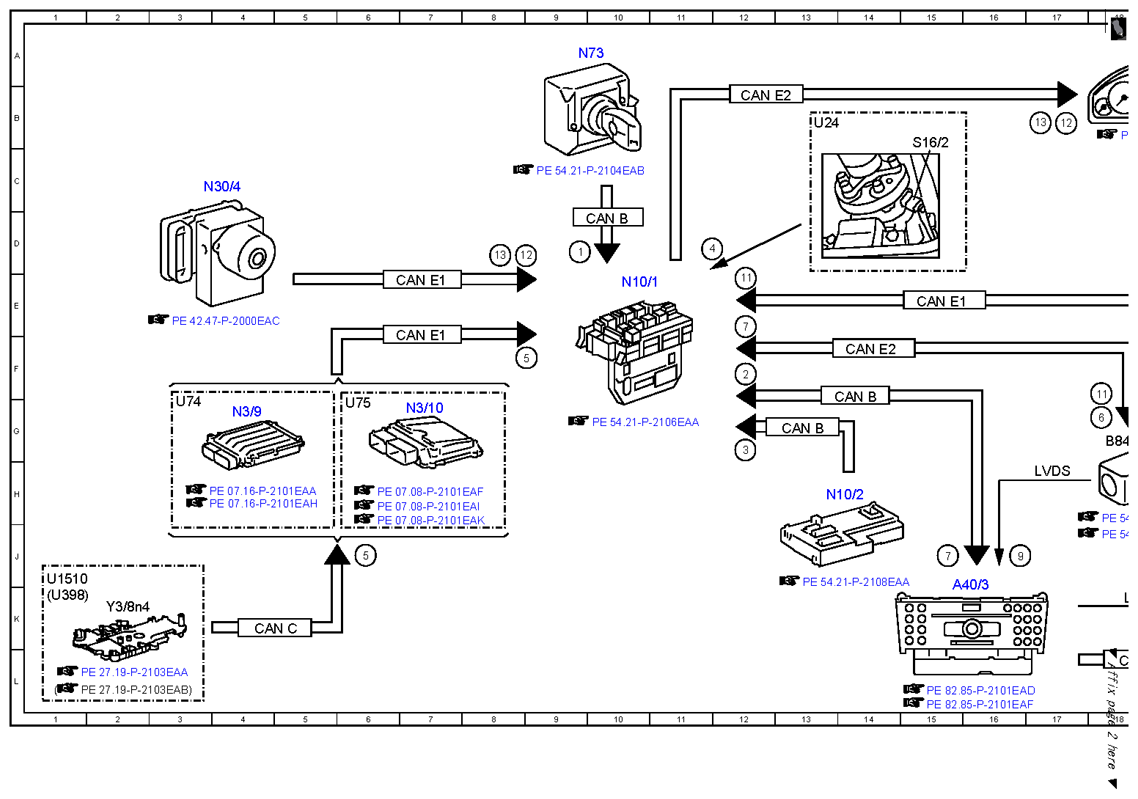

| N10/1 |
Front SAM control unit with fuse and relay module |
10E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
13H |
| N3/10 |
ME-SFI [ME] control unit |
7G |
| N3/9 |
CDI control unit |
4G |
| N30/4 |
Electronic Stability Program control unit |
4C |
| N49 |
Steering angle sensor |
22E |
| N73 |
Electronic ignition switch control unit |
9A |
| N80 |
Steering column module control unit |
20D |
| S16/2 |
Backup lamp switch |
15B |
| U1510 |
Valid for transmission 722.9 |
1J |
| U24 |
Valid for manual transmission |
13B |
| U398 |
Valid for transmission 725 (NAG3) |
1K |
| U74 |
Valid for diesel engines |
3G |
| U75 |
Valid for gasoline engines |
6G |
| Y3/8n4 |
Fully integrated transmission control control unit |
2K |
