| 1 |
Circuit 15, status |
13G |
| 2 |
Selector lever position, status |
5F |
| 2 |
Selector lever position, status |
13A |
| 3 |
Reverse gear, status |
14E |
| 4 |
Steering angle sensor, signal |
13F |
| 4 |
Steering angle sensor, signal |
6K |
| 4 |
Steering angle sensor, signal |
15C |
| 4 |
Steering angle sensor, signal |
21B |
| 5 |
Backup camera, actuation |
18F |
| 6 |
Camera image, signal |
14J |
| 6 |
Camera image, signal |
16G |
| 6 |
Camera image, signal |
18J |
| 7 |
Switch-on request, signal |
18K |

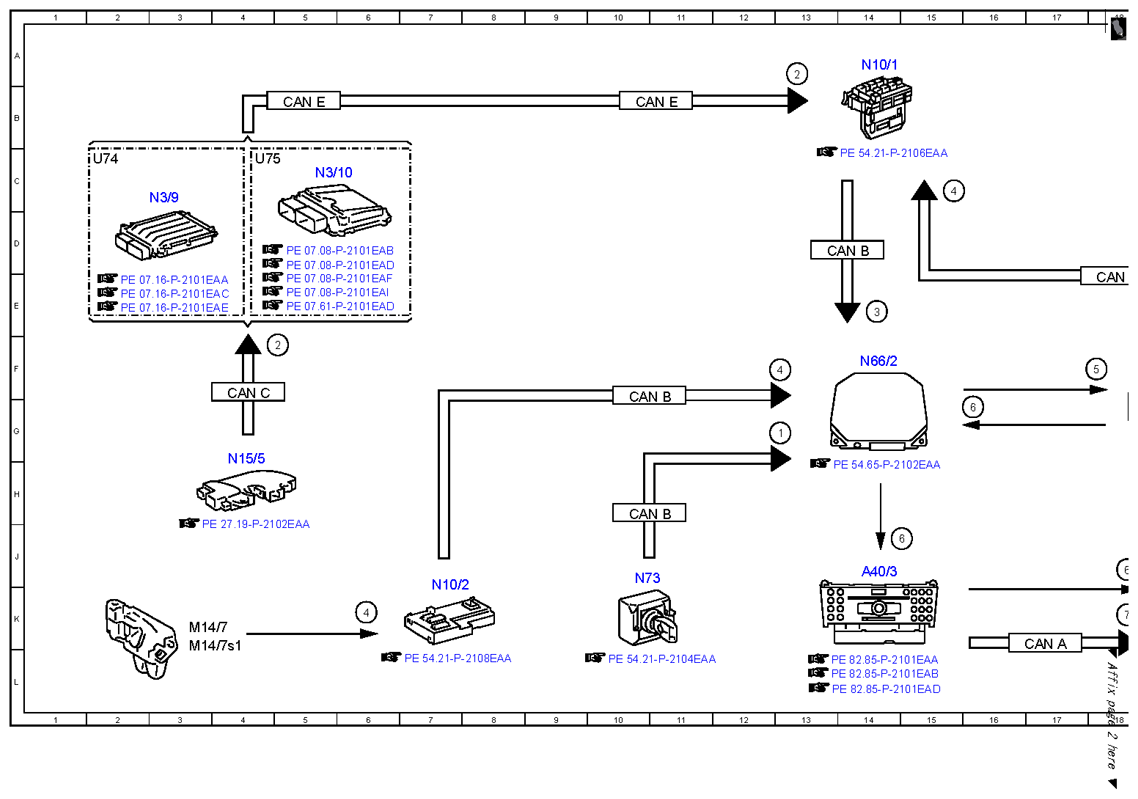

| A40/3 |
COMAND control unit |
14J |
| A40/8 |
Audio/COMAND display |
20J |
| B84/3 |
Backup camera |
18F |
| CAN A |
Telematics CAN |
17K |
| CAN B |
Interior CAN |
10H |
| CAN B |
Interior CAN |
10G |
| CAN B |
Interior CAN |
14D |
| CAN C |
Drive train CAN |
4F |
| CAN E |
Chassis CAN |
5B |
| CAN E |
Chassis CAN |
10B |
| CAN E |
Chassis CAN |
18E |
| M14/7 |
Trunk lid central locking motor |
3K |
| M14/7s1 |
Trunk lid rotary tumbler switch |
3L |
| N10/1 |
Front SAM control unit with fuse and relay module |
14A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
7K |
| N15/5 |
Electronic selector lever module control unit |
4H |
| N3/10 |
ME-SFI [ME] control unit |
5C |
| N3/9 |
CDI control unit |
3C |

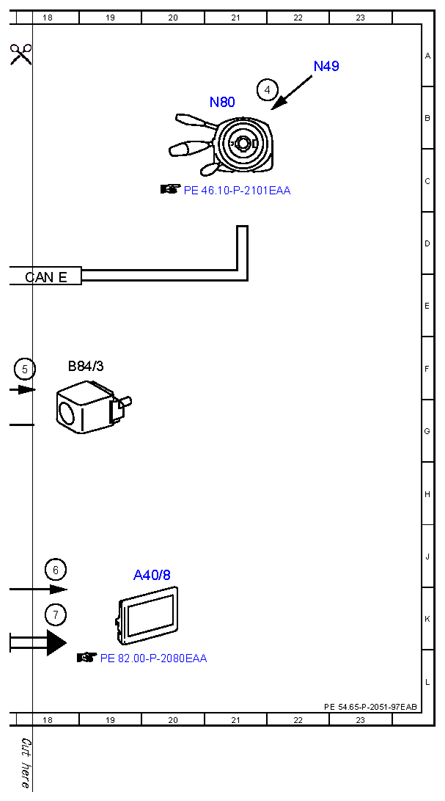

| N49 |
Steering angle sensor |
22A |
| N66/2 |
Backup camera control unit |
14F |
| N73 |
Electronic ignition switch control unit |
10J |
| N80 |
Steering column module control unit |
21B |
| U74 |
Valid for diesel engines |
2C |
| U75 |
Valid for gasoline engines |
4C |
